MULTICAL® 403
4.4 Betriebsdruck für den MULTICAL® 403
Es sich als zweckmäßig herausgestellt, in Anlagen mit einem Druck zu arbeiten, der größer als die in Tabelle 2
angegebenen Werte ist:
Nenndurchfluss q
[m³/h]
0,6...10
15
Tabelle 2: Empfohlener Gegendruck bei verschiedenen Durchflusssensorgrößen
Der Zweck des empfohlenen Gegendrucks ist, Messfehler infolge der Kavitation oder der Luft im Wasser zu
vermeiden. Die Kavitation erfolgt nicht unbedingt direkt im Durchflusssensor selbst, sondern kann auch in Gestalt
von Luftblasen in kavitierenden Pumpen und Regelventilen entstehen, die vor dem Durchflusssensor montiert sind.
Es kann einige Zeit dauern, bevor sich diese Blasen sich im Wasser auflösen.
Darüber hinaus kann Wasser Luft enthalten, die im Wasser gelöst ist. Die Menge an Luft, die sich im Wasser auflösen
kann, hängt vom Druck und der Temperatur ab. Infolge einer Geschwindigkeitserhöhung in einer Verengung oder
über dem Durchflusssensor können deshalb Luftblasen bei einem Druckabfall in der Installation entstehen.
Das Risiko des Einflusses durch die oben genannten Faktoren wird reduziert, wenn ein hinreichender Druck in der
Installation aufrechterhalten wird.
Unter Berücksichtigung von Tabelle 2 ist auch der Dampfdruck bei der jeweiligen Temperatur zu berücksichtigen. Die
Werte in der Tabelle gelten für Temperaturen bis zu ca. 80 °C. Bei höheren Temperaturen ist die Kurve in Diagramm
2 anzuwenden. Außerdem muss berücksichtigt werden, dass der angegebene Druck der Gegendruck am Auslauf des
Durchflusssensors ist und dass der Druck nach einer Verengung niedriger ist als vor einer Verengung, z. B. bei einem
Konus. Dies bedeutet, dass ein Druck, der an einem anderen Ort in der Installation gemessenen wurde, sich vom
Druck am Durchflusssensor unterscheiden kann.
Der Druckabfall bei einer Geschwindigkeitserhöhung kann durch die Kontinuitätsgleichung in Verbindung mit der
Bernoulli-Gleichung erklärt werden. Die Gesamtenergie des Durchflusses ist bei jedem Querschnitt dieselbe.
Dies kann auch geschrieben werden als: P + ½ρv
ρ
wobei: P = Druck, = Dichte, v = Geschwindigkeit.
Bei der Dimensionierung des Durchflusssensors müssen die obigen Informationen in Betracht gezogen werden,
insbesondere wenn der Zähler innerhalb des in EN 1434 beschriebenen Bereiches zwischen q
wird, und wenn es kräftige Rohrverengungen gibt.
50
Empfohlener
p
Gegendruck
[bar]
1
1,5
Die Werte in der Tabelle gelten für Temperaturen bis zu ca. 80 °C
2
3
2,5
2
1,5
1
0,5
0
80 85 90

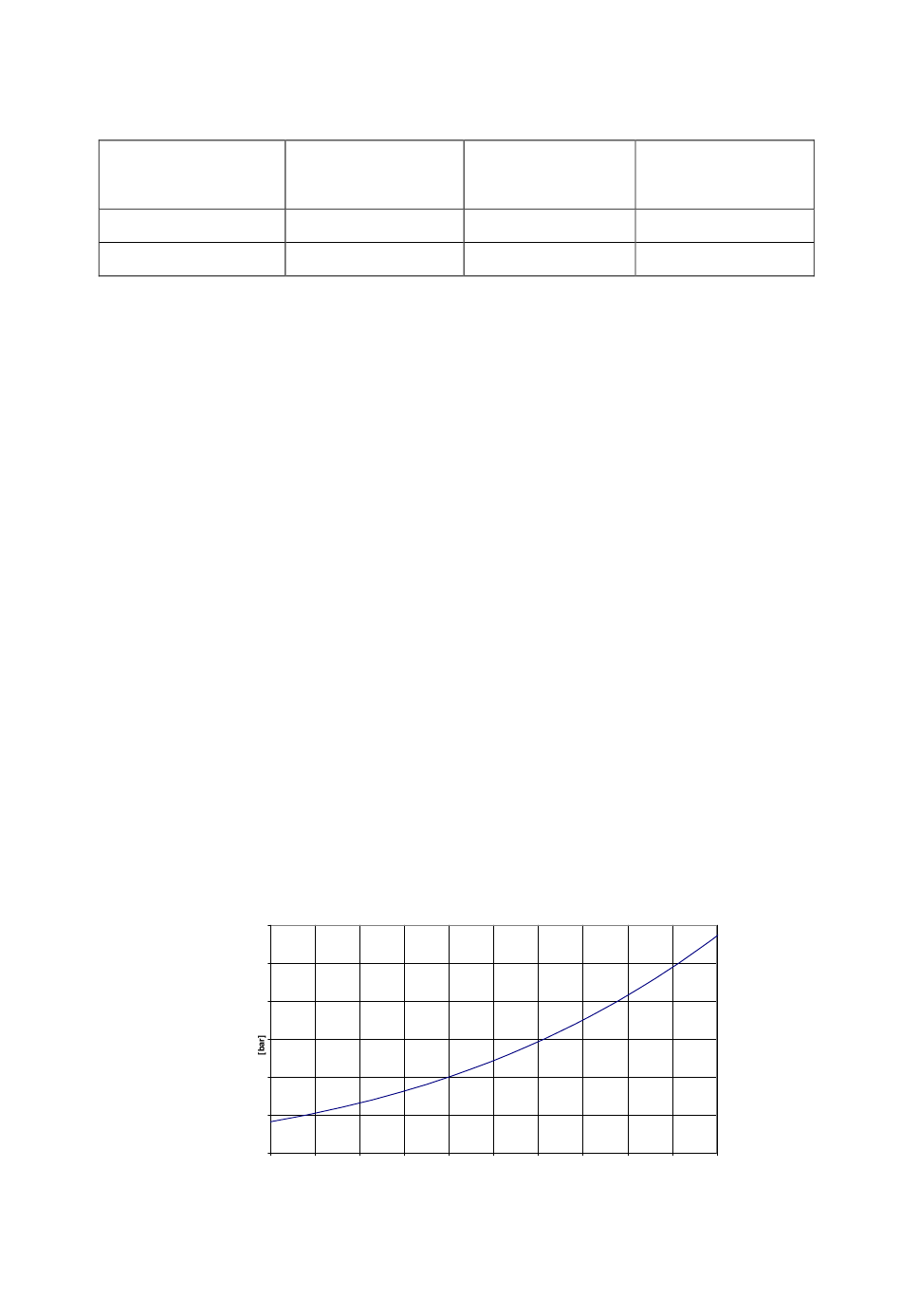

Diagramm 2. Dampfdruck als Funktion der Temperatur
Max. Durchfluss q
[m³/h]
1,2...20
30
= const.
Dampfdruck
95 100 105 110
[°C]
Kamstrup A/S · Technische Beschreibung · 5512-1690_F1_DE_08.2019
Empfohlener
s
Gegendruck
[bar]
2
2,5
p
115 120 125 130
und q verwendet
