Physikalische Einheiten

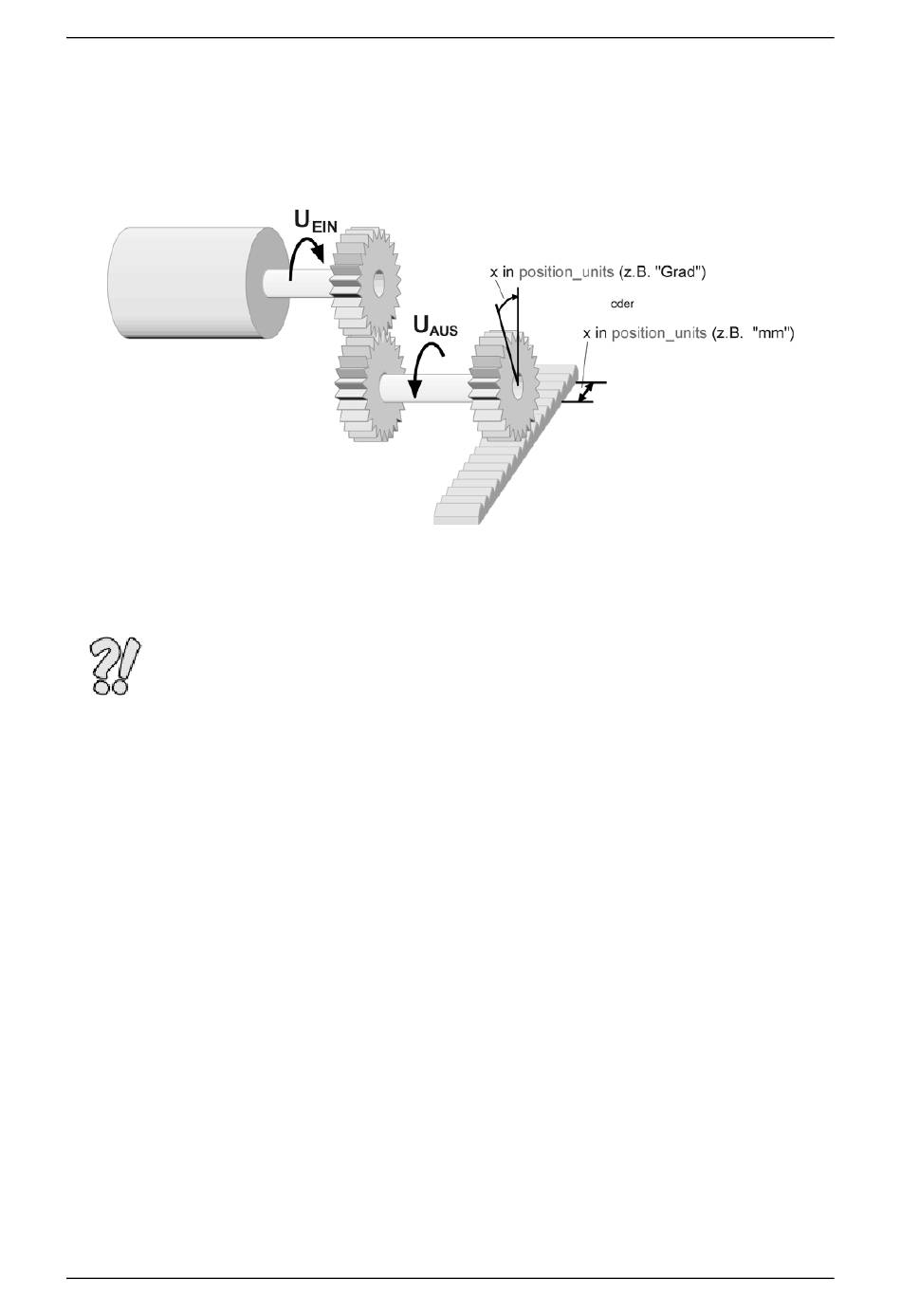

Abbildung 7.2 illustriert die Interpretation des Getriebefaktors. Im Menü Physikalische Einheiten
Profibus des Parametrierprogramms DIS-2 ServoCommander
U , der Wert „Abtrieb" auf U
EIN
Beispiel:
Wenn der Motor 10 Umdrehungen ausführt und ein angeschlossenes Getriebe am
Ausgang 1 Umdrehung ausführt, dann entspricht das folgendem Eintrag:
Antrieb: 10
Abtrieb: 1
Jetzt kann in den Einheiten des Abtriebs parametriert werden.
Getriebefaktor und Vorschubkonstante sind positiv definiert. Falls die Orientierung der Applikation
gedreht werden soll, so kann dies in der Parametriersoftware DIS-2 ServoCommander
„Kommandos" erreicht werden.
PROFIBUS-Handbuch Servopositionierregler DIS-2 48/10 FB
.
AUS

Abbildung 7.2: Getriebefaktor

TM
bezieht sich der Wert „Antrieb" auf
Seite 33
TM
im Fenster
Version 2.0
