Funktions- und Datenbausteine für SIEMENS S7 Seite 87

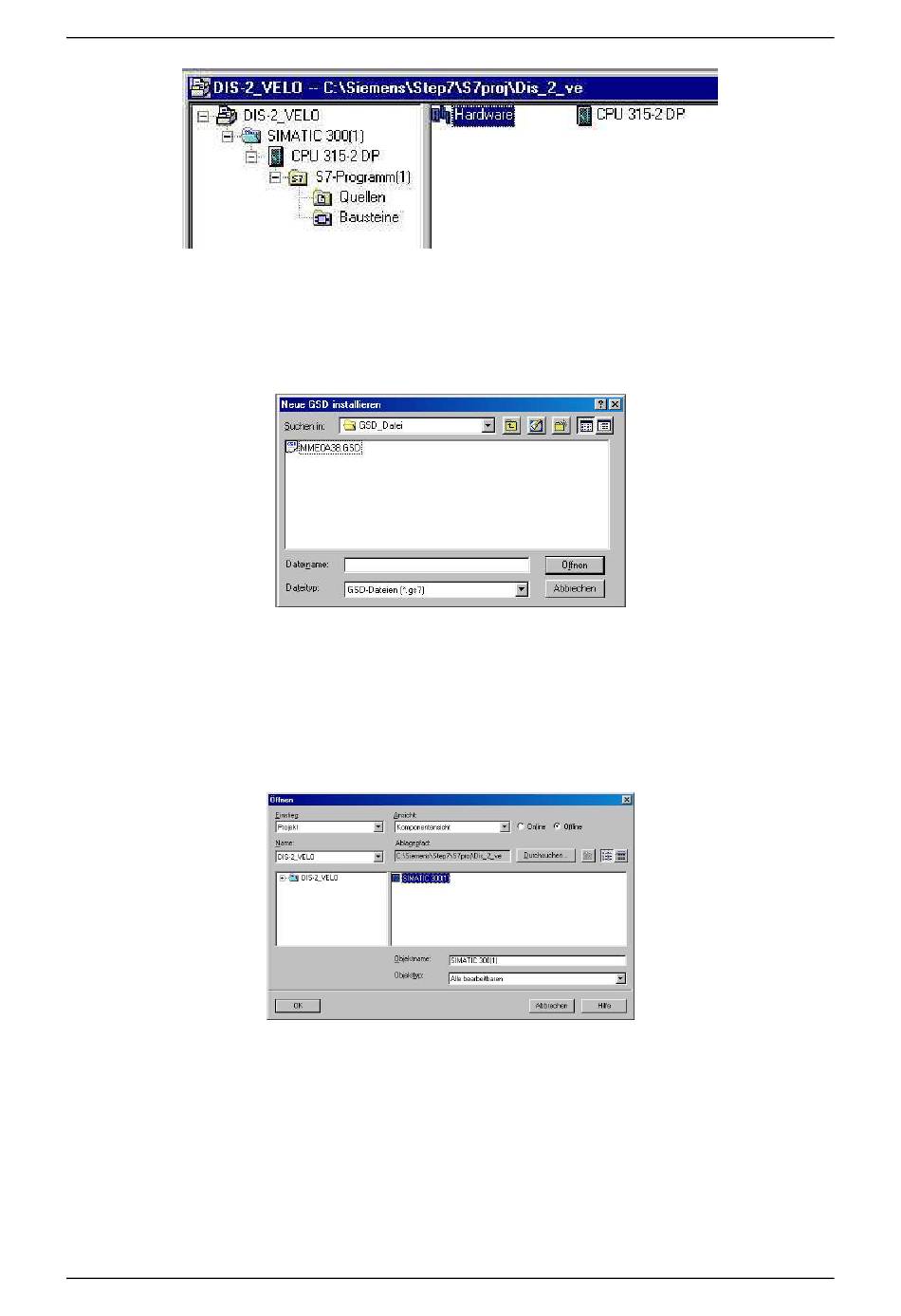

Mit dem Befehl Extras->Neue GSD installieren... wird die GSD Datei MME0A38.gsd, die für das
Einfügen des DIS-2 48/10 FB in den Hardwarekatalog notwendig ist, hinzugefügt.
13.2.7

Die Hardwarekonfiguration

Das S7 Projekt muss anschließend wieder mit dem Befehl Station -> Öffnen... geöffnet werden.
Im Fenster Öffnen unter Name wird der vergebene Projektname ausgewählt. Dieser wird selektiert
und anschließend auf der rechten Fensterseite SIMATIC 300(1) angewählt. Die
Hardwarekonfiguration Ihres Projektes wird dann mit der OK-Taste geöffnet.
Das folgende Abbildung zeigt den Hardwarekatalog aus dem die Hardwarekomponenten ausgewählt
werden. Ist dieser nicht eingeblendet, kann dieser über den Befehl Ansicht -> Katalog eingeblendet
werden.
