Seite 26
Daraufhin erscheint die Bitmap des Servopositionierreglers am Mastersystem und ist zu markieren.
Dann müssen die Länge der Ein- und Ausgangsdaten festgelegt werden. Dazu sind in der GSD-
Datei entsprechende Module vorbereitet. Jeweils ein Modul für Eingangsdaten und ein Modul für
Ausgangsdaten sind mit der entsprechenden Länge an jeweils einen Steckplatz einzufügen.

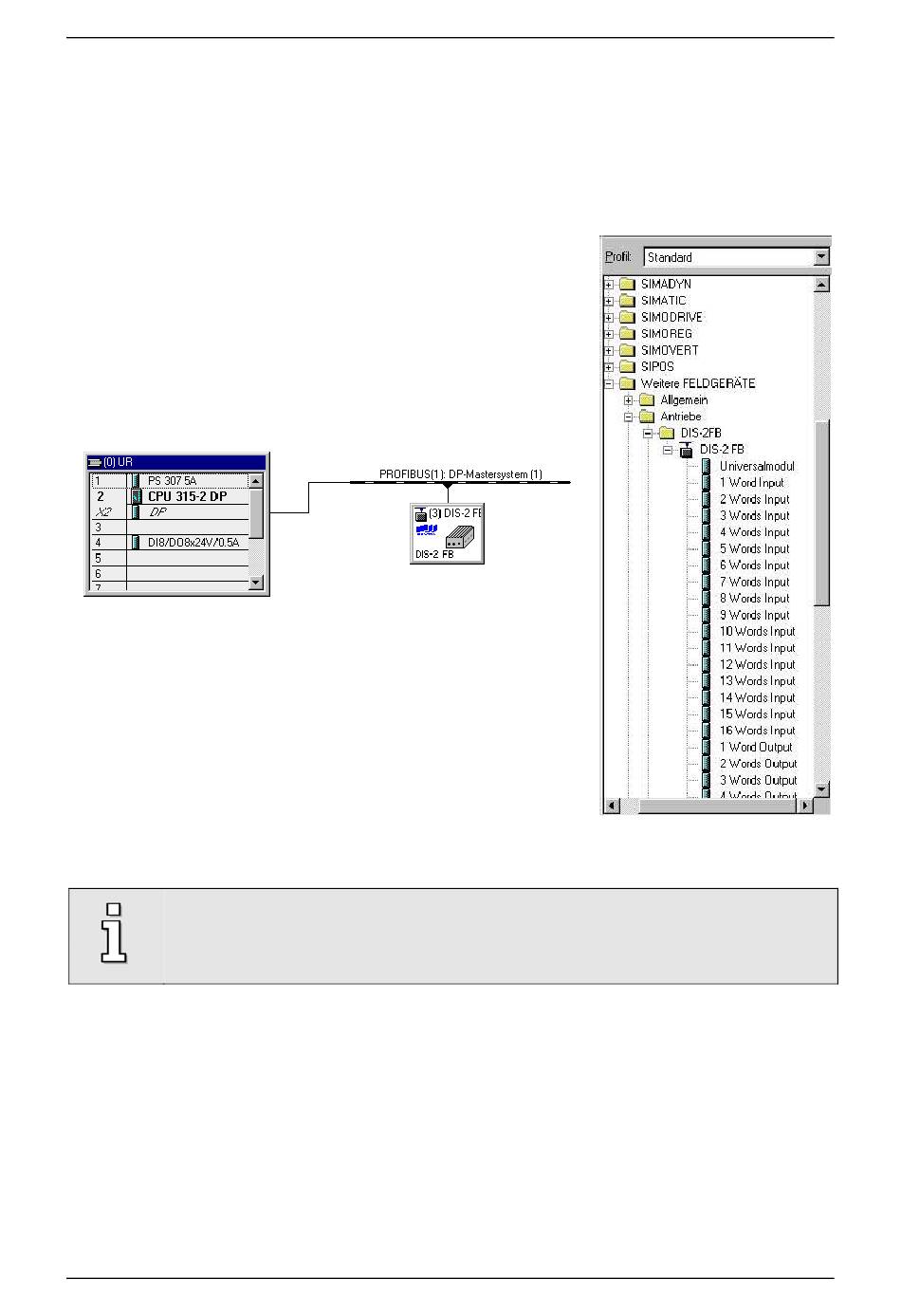

Abbildung 5.2: Hardware-Konfiguration unter SIEMENS S7

Um eine einwandfreie Funktion zu erhalten, empfehlen wir, nur jeweils einen Bereich für
Eingangs- und Ausgangsdaten festzulegen (s. obiges Beispiel).
Weitere Hinweise zum Aufbau der Hardware-Konfiguration entnehmen Sie bitte Kapitel
6 Telegrammeditor bzw. Kapitel 13 Funktions- und Datenbausteine für SIEMENS S7 mit kompletten
Beispielprojekten einschließlich Funktions- und Datenbausteinen für SIMATIC S7.
PROFIBUS-Handbuch Servopositionierregler DIS-2 48/10 FB
PROFIBUS-Anschaltung
Version 2.0
