13.2.2.2

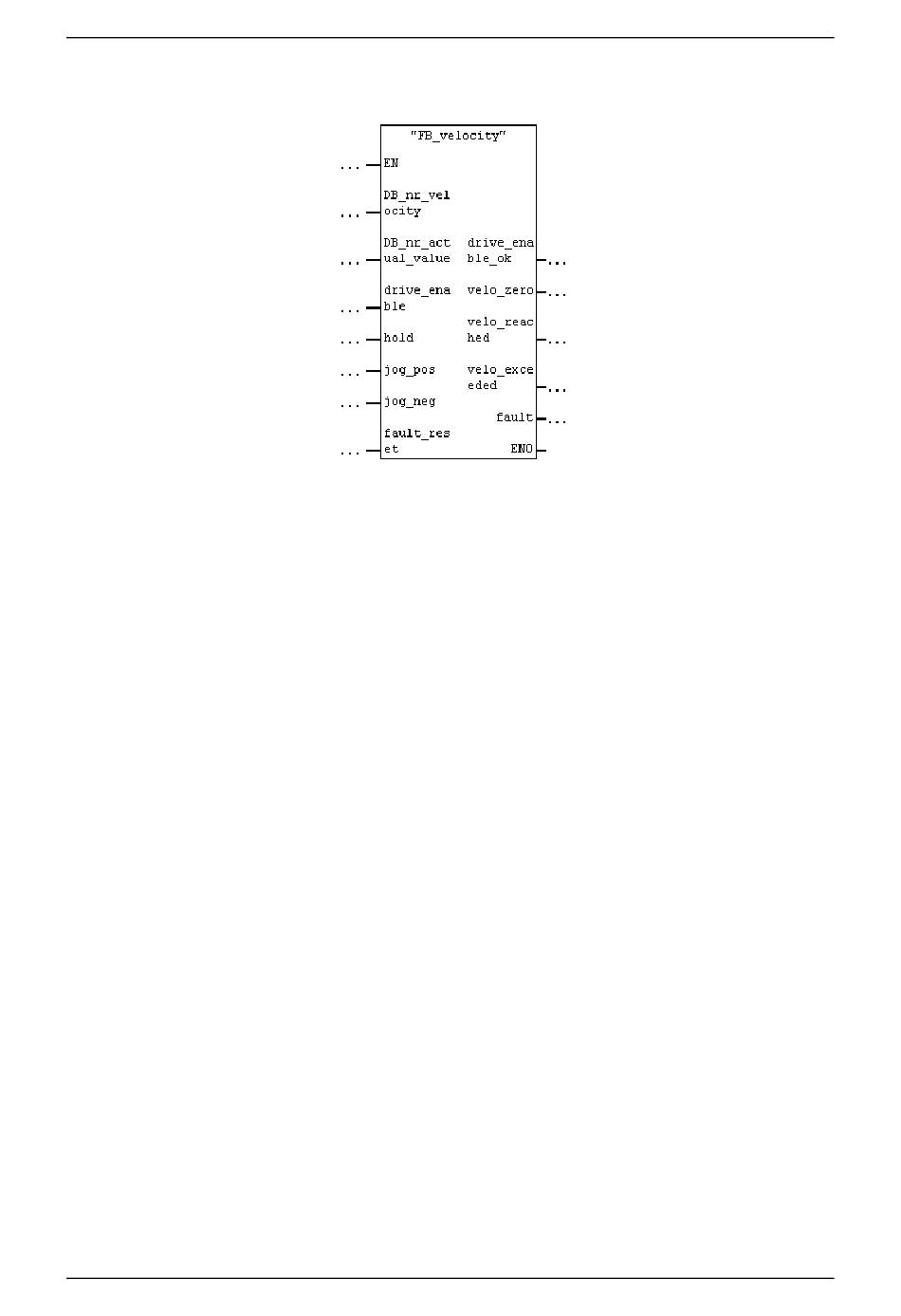

FB_velocity (FB 43 Drehzahlregelung)

•
Parameter:
DB_nr_velocity:
-
Nummer des Datenbausteins, in dem die Daten für die Betriebsart Drehzahlregelung
hinterlegt sind (INT)
DB_nr_actual_value:
-
Nummer des Datenbausteins, in dem die Istwertdaten hinterlegt sind (INT).
•
Eingänge:
drive_enable:
-
Aktivierung der Reglerfreigabe in der Betriebsart Drehzahlregelung. Der
Drehzahlsollwert wird in Abhängigkeit von den weiteren Eingängen des
Funktionsbausteins wirksam.
hold:
-
Bei gesetztem Eingang wird der Drehzahlsollwert gesperrt. Der Antrieb bremst
schnellstmöglich in den Stillstand ab. Das Rücksetzen des Eingangs bewirkt, dass der
Motor wieder mit der parametrierten Sollwertrampe auf den eingestellten
Drehzahlsollwert beschleunigt.
jog_pos:
-
Bei gesetztem Eingang beschleunigt der Antrieb mit der eingestellten Beschleunigung
der Sollwertrampe auf die im Positionssatz „Tipp & Teach" parametrierte
Fahrgeschwindigkeit.
Bei einer fallenden Flanke an diesem Eingang bremst der Antrieb mit der eingestellten
Bremsbeschleunigung der Sollwertrampe in den Stillstand ab.
jog_neg:
-
Bei gesetztem Eingang beschleunigt der Antrieb mit der eingestellten Beschleunigung
der Sollwertrampe auf die im Positionssatz „Tipp & Teach" parametrierte
