5.1.3 Vibracijų slopinimas
Kad į pastatą ir vamzdyną nebūtų skleidžiamos vibracijos,
rekomenduojama sumontuoti kompensacines movas ir vibracijų
slopintuvus. Žr. 16 pav.
Vibracijų
slopintuvas

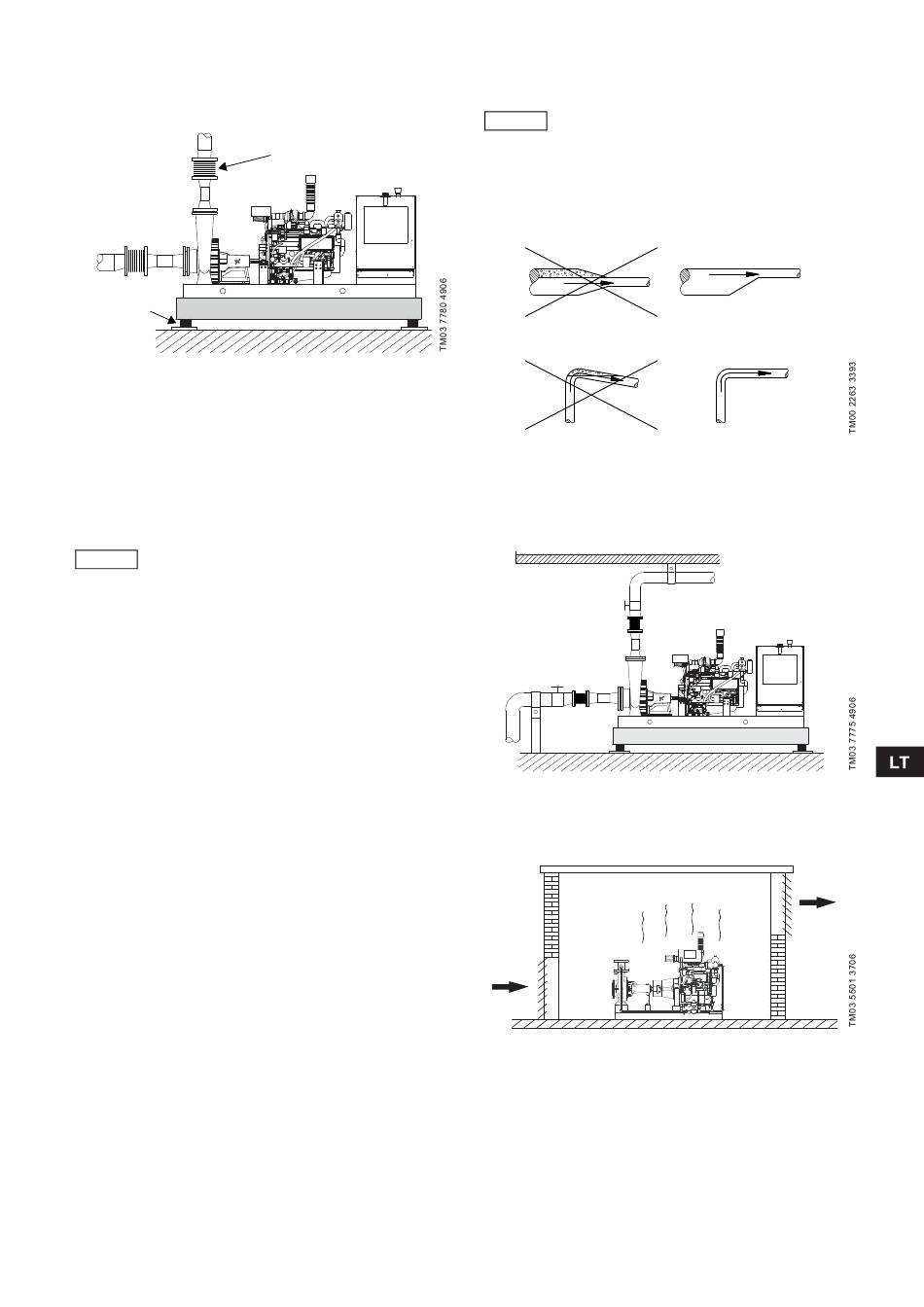

16 pav. Vibracijų slopinimas
Kompensacinės movos
Kompensacinės movos atlieka šias funkcijas:
• Kompensuoja šiluminį vamzdyno pailgėjimą ir susitraukimą,
kurį sukelia skysčio temperatūros svyravimai.
• Sumažina mechaninius poveikius, susijusius su staigiais
slėgio pokyčiais vamzdyne.
• Izoliuoja vamzdyne atsirandantį triukšmą (tik guminių dumplių
tipo kompensacinės movos).
Kompensacinių movų negalima naudoti siekiant
ištaisyti vamzdyno trūkumus, pvz., centrų
Dėmesio
nesutapimą arba flanšų plokštumų nesutapimą.
Sumontuokite kompensacines movas tiek įvado, tiek išvado
pusėje. Kompensacinės movos atstumas nuo siurblio turi būti
mažiausiai 1 - 1½ x DN skersmuo. Tai apsaugo nuo turbulencijos
movose, užtikrina optimalias siurbimo sąlygas ir minimalų slėgio
kritimą išvado pusėje.
Esant dideliam vandens greičiui (> 5 m/s), rekomenduojama
sumontuoti didesnes, tinkančias vamzdynui kompensacines
movas.
Vibracijų slopintuvai
Kad į pastatą nebūtų skleidžiamos vibracijos, rekomenduojama
izoliuoti siurblio pamatą nuo pastato vibracijų slopintuvais.
Pasirenkant tinkamą vibracijų slopintuvą, reikia atsižvelgti į šiuos
duomenis:
• Per slopintuvą perduodamos jėgos.
• Variklio apsukos.
• Pageidaujamas slopinimas procentais (rekomenduojama
vertė: 70 %).
Kiekvienoje sistemoje vibracijų slopintuvas bus kitoks.
Dėl netinkamo slopintuvo kai kuriais atvejais vibracijos gali net
padidėti. Todėl vibracijų slopintuvą turi parinkti tiekėjas.
Jei siurblys montuojamas ant pamato su vibracijų slopintuvais, iš
abiejų siurblio pusių turi būti sumontuotos kompensacinės
movos. Taip pat svarbu, kad siurblys "nekabotų" ant flanšų.
Kompensacinė mova
5.1.4 Vamzdynas
Vamzdynas neturi sukelti siurblio korpuso
įtempimų arba veikti jį kokiomis nors jėgomis.
Nesilaikant šio reikalavimo siurblys gali būti
Dėmesio
sugadintas. Dėl leistinų flanšus veikiančių jėgų ir
sukimo momentų žr. skyrių 4.4.2 Siurblys.
Vamzdžiai turi būti atitinkamų matmenų, atsižvelgiant į slėgį
siurblio įvade.
Sumontuokite vamzdžius taip, kad neatsirastų oro kamščių, ypač
siurblio įvado pusėje. Žr. 17 pav.
17 pav. Vamzdžių montavimas
Pritvirtinkite vamzdžius arti siurblio iš įvado ir išvado laikikliais,
pritvirtintais prie pastato (sienos, lubų, grindų). Žr. 18 pav.
Vamzdžiai turi būti nukreipti tiesiai į siurblio flanšus be įtempimų.
Priešingu atveju siurblys gali būti pažeistas.
18 pav. Vamzdžių tvirtinimo taškai
Siurblio įvado ir išvado pusėje turi būti įrengtos sklendės.
5.1.5 Šviežio oro tiekimas
19 pav. Patalpos ventiliacija
Jei reikia, patalpoje įrenkite žaliuzes, kurios atsidarytų, kai tik
užvedamas variklis. Tai užtikrins pakankamą šviežio oro tiekimą ir
variklio skleidžiamos šilumos šalinimą.
