4. Opis produktu

4.1 Opis ogólny
Kompletny agregat składa się z pompy, silnika spalinowego
i szafki sterowniczej. Pompa i silnik są połączone sprzęgłem
elastycznym. Wszystkie elementy są do siebie dopasowane
i zamontowane na wspólnej ramie podstawy oraz gotowe do
montażu.
Dostarczony agregat pompowy jest gotowy do pracy. Silnik jest
wypełniony wodą chłodzącą, olejem silnikowym itp. Akumulatory
są wypełnione kwasem i naładowane. Układ paliwowy jest
odpowietrzony, zbiornik paliwa posiada niewielką ilość paliwa.
Prawidłowa prędkość obrotowa silnika została ustawiona
w fabryce.
Wszystkie ważne dane techniczne agregatu pompowego
znajdują się na tabliczce znamionowej pompy (rys. 2),
silnika (rys. 3) i szafki sterowniczej (rys. 4).
Type: Fire NKF 80-250/270-D-F-X-D-B-A-F
part No. XXXXXXXX
serial No. XXXXXXXXXX
Main Supply: JU4H-NL24
impeller diameter: 270
Q: 150 m /h H:
3
P2: 64 kW n:
IP G:
Made in Germany Made in Germany 38/200640 38/200640
VdS
pump VdS-approved

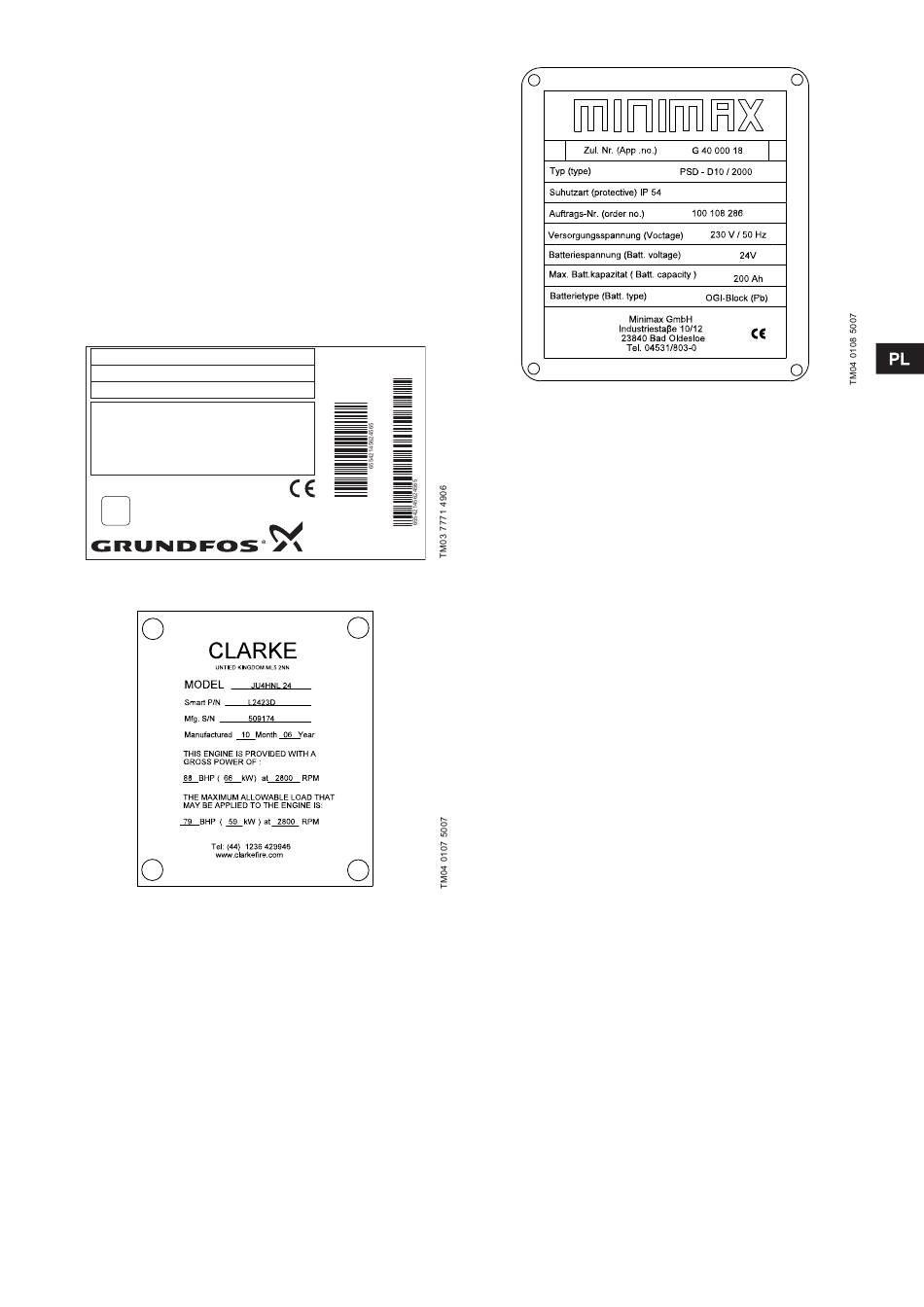

Rys. 2 Przykład tabliczki znamionowej zestawu ppoż. NKF
Rys. 3 Przykład tabliczki znamionowej silnika
102 m
2960 min -1
kg
Rys. 4 Przykład tabliczki znamionowej szafki sterowniczej
Większość ważnych elementów agregatu pompowego pokazano
na rys. 5 i 6 oraz rys. 7 i 8.
