Anwendungsbeispiele

Messung der Impulsbreite

38

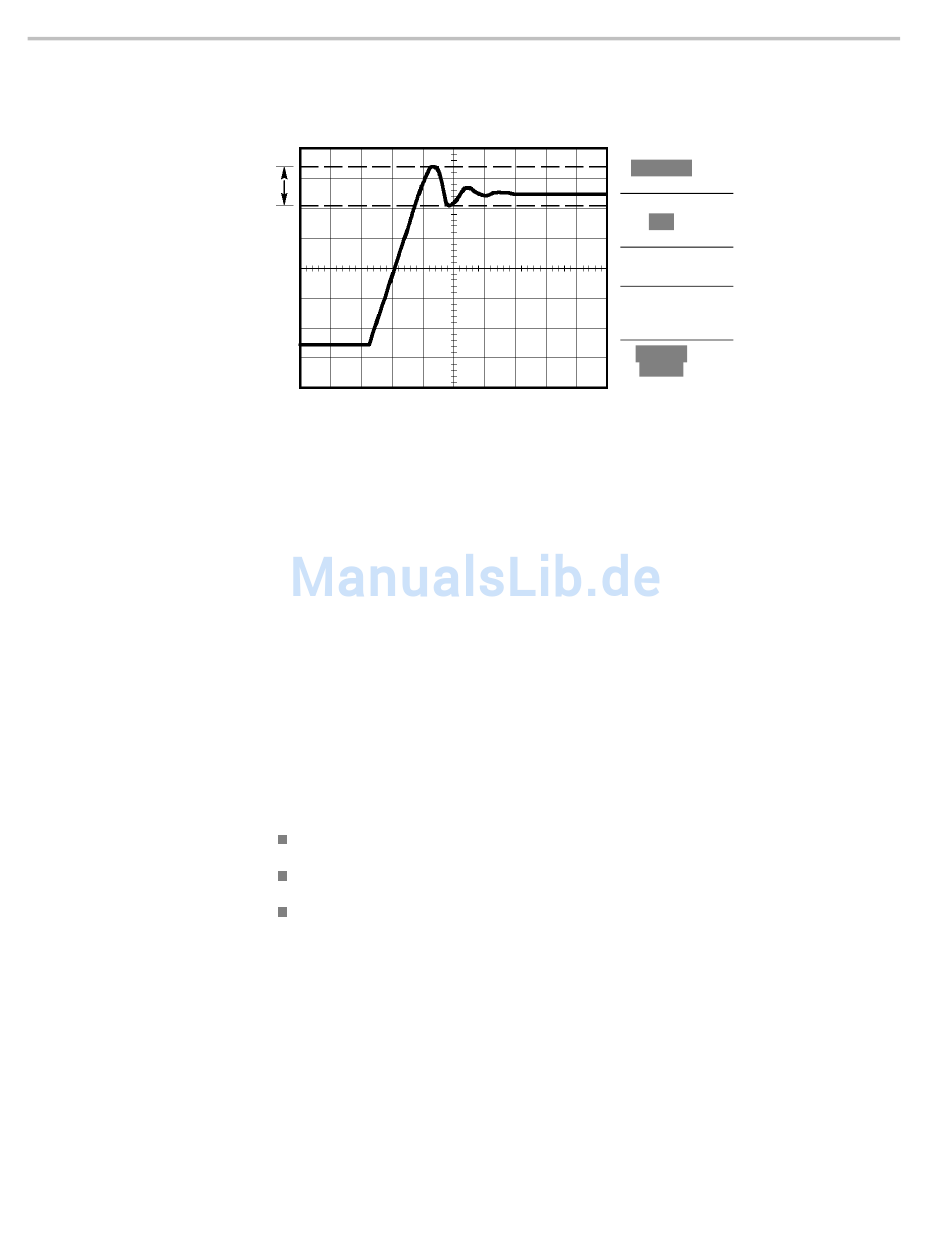

Im Menü Cursor wird die Amplitude der Schwingung angezeigt.
Wenn Sie ein Pulssignal analysieren und die Breite des Impulses ermitteln
möchten, gehen Sie wie folgt vor:
1. Drücken Sie die Taste Cursor, um das Menü „Cursor" anzuzeigen.
2. Drücken Sie Typ ► Zeit.
3. Drücken Sie Quelle ► CH1.
4. Drücken Sie die Optionstaste Cursor 1.
5. Drehen Sie den Mehrfunktions-Drehknopf, um einen Cursor auf die
ansteigende Flanke des Impulses zu setzen.
6. Drücken Sie die Optionstaste Cursor 2.
7. Drehen Sie den Mehrfunktions-Drehknopf, um einen Cursor auf die fallende
Flanke des Impulses zu setzen.
Im Menü Cursor werden die folgenden Messungen angezeigt:
Die Zeit bei Cursor 1 in Bezug auf den Trigger.
Die Zeit bei Cursor 2 in Bezug auf den Trigger.
Die Zeitdifferenz (Δ, delta), d.h. die gemessene Impulsbreite.
Typ
Amplitude
Quelle
CH1
ΔV 640 mV
Cursor 1
1,46 V
Cursor 2
820 mV
