Anwendungsbeispiele
8.
Drücken Sie Typ ► Periode.
9.
Drücken Sie die Optionstaste Cursor 1.

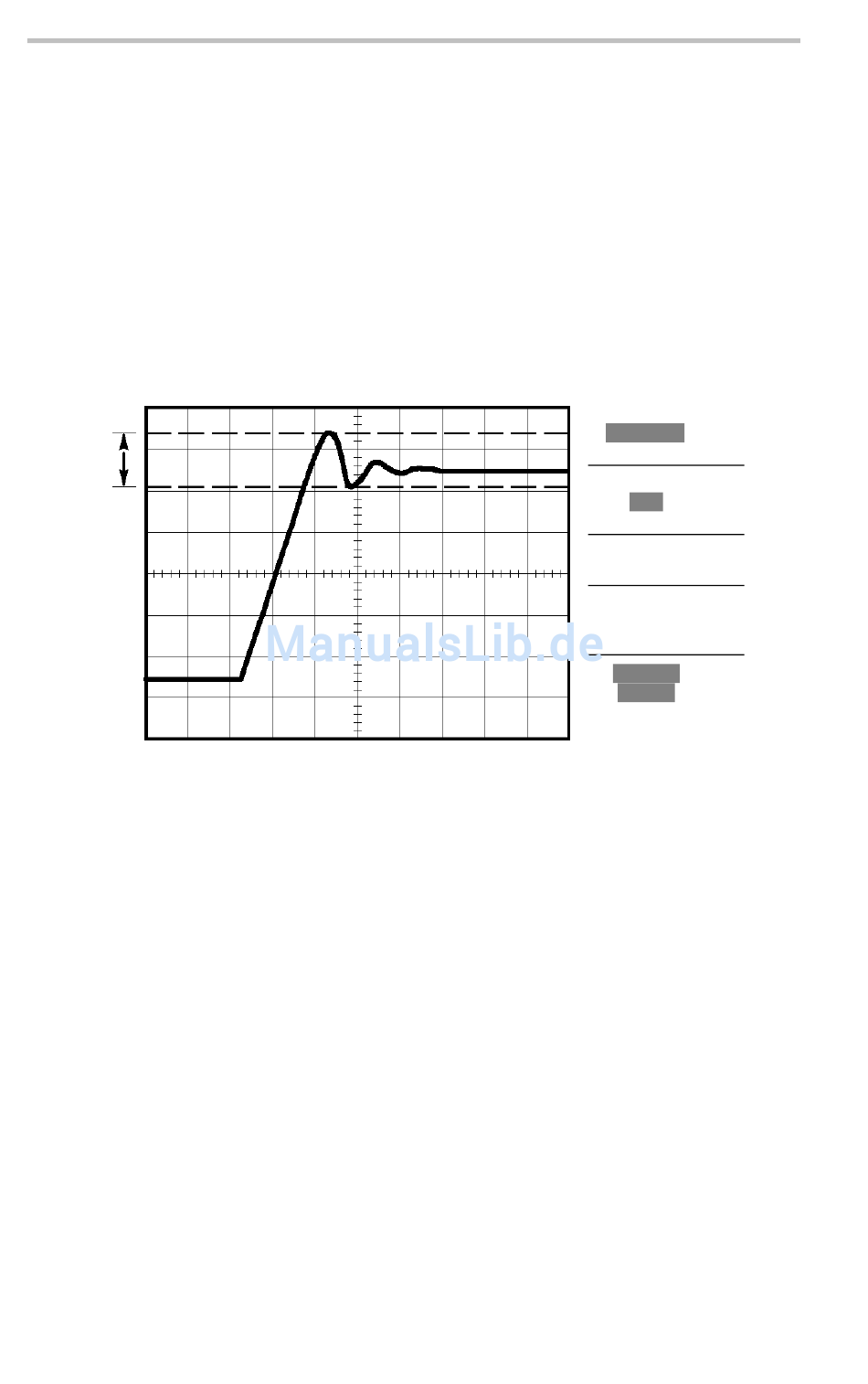

10. Drehen Sie den Mehrfunktions-Drehknopf, um einen Cursor auf
die erste Spitze der Schwingung zu setzen.
11. Drücken Sie die Optionstaste Cursor 2.
12. Drehen Sie den Mehrfunktions-Drehknopf, um Cursor 2 auf die
tiefste Stelle der Schwingung zu setzen.
Im Menü Cursor wird die Amplitude der Schwingung angezeigt.
Messung der Impulsbreite
Wenn Sie ein Pulssignal analysieren und die Breite des Impulses
ermitteln möchten, gehen Sie wie folgt vor:
1.
Drücken Sie die Taste CURSOR, um das Menü Cursor anzuzeigen.
2.
Drücken Sie Typ ► Zeit.
3.
Drücken Sie Quelle ► CH1.
4.
Drücken Sie die Optionstaste Cursor 1.
5.
Drehen Sie den Mehrfunktions-Drehknopf, um einen Cursor auf
die ansteigende Flanke des Impulses zu setzen.
6.
Drücken Sie die Optionstaste Cursor 2.
7.
Drehen Sie den Mehrfunktions-Drehknopf, um einen Cursor auf
die fallende Flanke des Impulses zu setzen.
48
Benutzerhandbuch Oszilloskop der Serie TDS1000B/2000B
Typ
Amplitude
Quelle
CH1
ΔV 640 mV
Cursor 1
1,46 V
Cursor 2
820 mV
