Anwendungsbeispiele
Analyse eines Differenzial-Kommunikationssignals
50

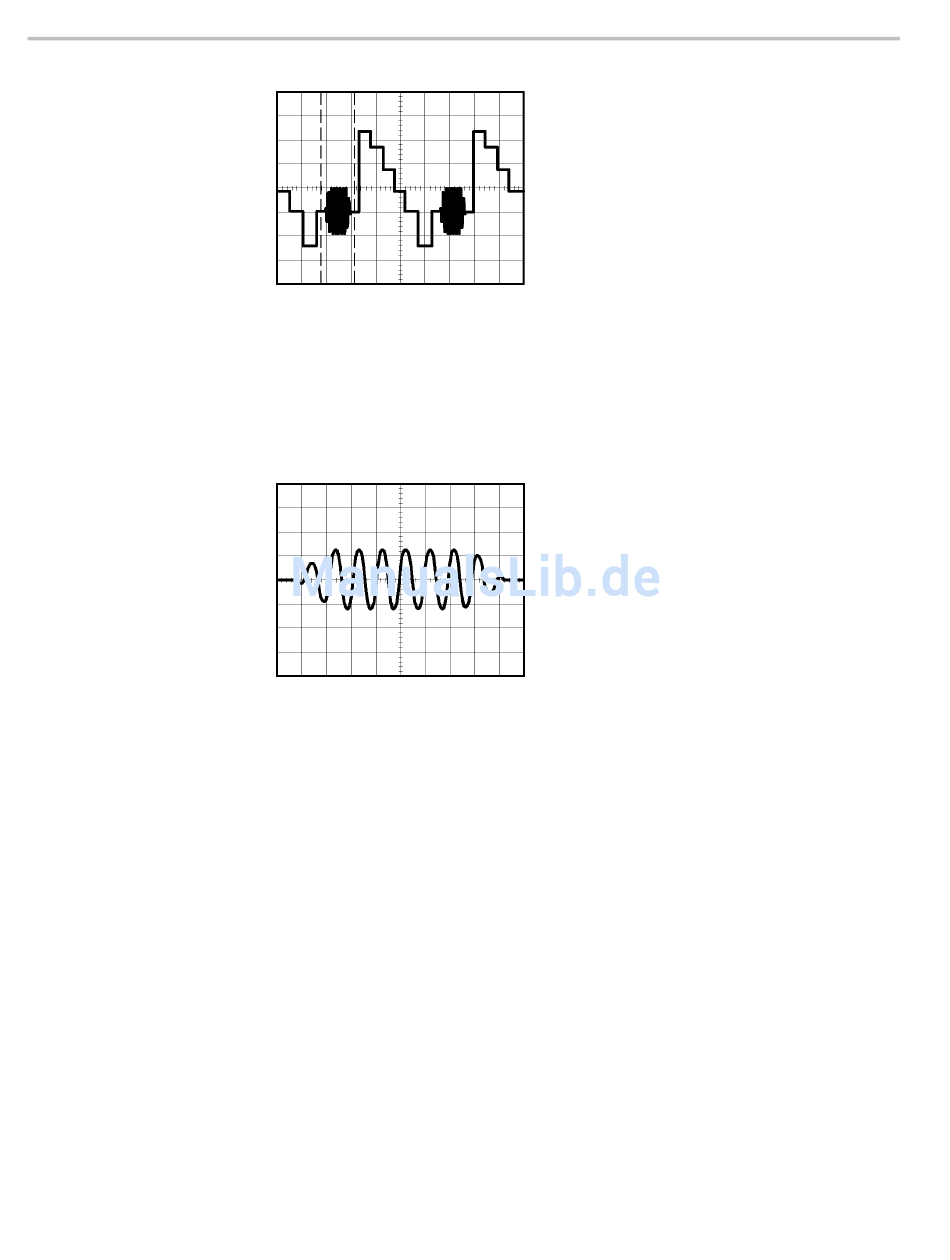

1. Drücken Sie die Optionstaste Dehnen, um den vergrößerten Teil des Signals
anzuzeigen.
2. Drehen Sie den Drehknopf Skala im Bereich „Horizontal" (Sec/Div.), um die
Anzeige des vergrößerten Signals zu optimieren.
Um zwischen der Haupt- und Fensteransicht zu wechseln, drücken Sie im Menü
Horizontal die Optionstaste Hauptzeitbasis oder Dehnen.
Sie haben intermittierende Probleme mit einer seriellen
Datenkommunikationsverbindung und führen das auf schlechte
Signalqualität zurück. Richten Sie das Oszilloskop ein, um einen Schnappschuss
des seriellen Datenstroms anzuzeigen, damit Sie die Signalpegel und
Übergangszeiten überprüfen können.
Da es sich hierbei um ein Differenzialsignal handelt, können Sie die
Mathematikfunktion des Oszilloskops nutzen, um das Signal optimiert
darzustellen.
TDS2000C und TDS1000C-EDU Benutzerhandbuch
