Messung der Impulsbreite

Wenn Sie ein Pulssignal analysieren und die Breite des Impulses
ermitteln möchten, gehen Sie wie folgt vor:
1. Drücken Sie die Taste CURSOR, um das Menü Cursor anzuzeigen.
2. Drücken Sie Typ ► Zeit.
3. Drücken Sie Quelle ► CH1.
4. Drücken Sie die Optionstaste Cursor 1.
5. Drehen Sie den Mehrfunktions-Drehknopf, um einen Cursor auf
die ansteigende Flanke des Impulses zu setzen.
6. Drücken Sie die Optionstaste Cursor 2.
7. Drehen Sie den Mehrfunktions-Drehknopf, um einen Cursor auf
die fallende Flanke des Impulses zu setzen.

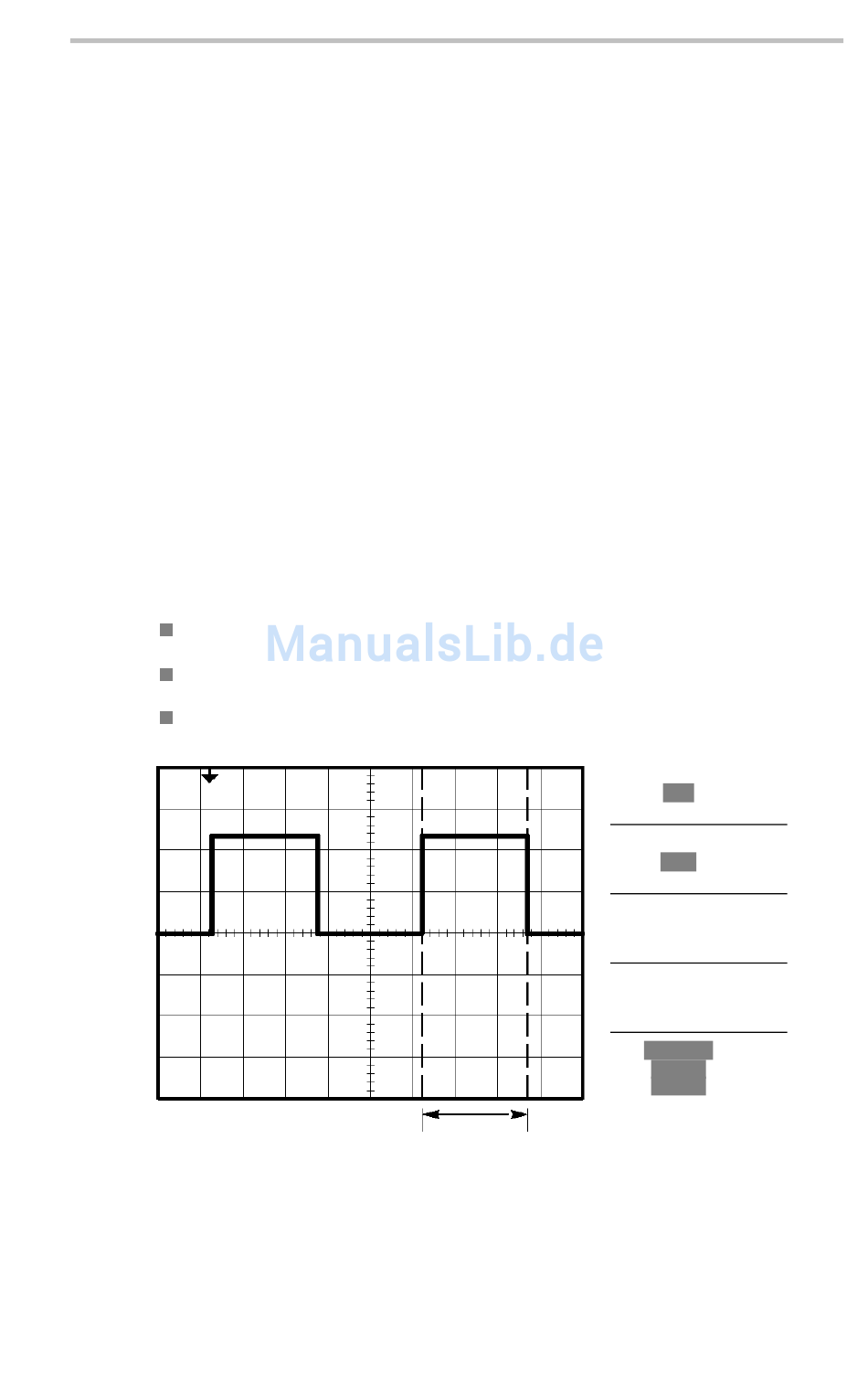

Im Menü Cursor werden die folgenden Messungen angezeigt:
Die Zeit bei Cursor 1 in Bezug auf den Trigger.
Die Zeit bei Cursor 2 in Bezug auf den Trigger.
Die Zeitdifferenz (Δ, delta), d.h. die gemessene Impulsbreite.
Benutzerhandbuch des Digitaloszilloskops der Serie TPS2000
Anwendungsbeispiele
Typ
Zeit
Quelle
CH1
Δt 500,0 µs
1/Δt 2,000 kHz
ΔV 1,38 V
Cursor 1
0,00 s
0,98 V
Cursor 2
500 µs
-1,00 V
63
