Triggerung auf
Videohalbbilder
TDS2000C und TDS1000C-EDU Benutzerhandbuch
HINWEIS.
Die meisten Videosysteme sind mit 75 Ohm verkabelt. Die
Oszilloskopeingänge bieten keine ordnungsgemäßen Abschlusswiderstände
für niederohmige Kabel. Zur Vermeidung ungenauer Amplituden aufgrund
falscher Lasten und Reflexionen setzen Sie einen Durchführungsabschluss mit
75 Ohm (Tektronix Teilenummer 011-0055-02 oder gleichwertig) zwischen das
75-Ohm-Koaxialkabel der Signalquelle und den BNC-Eingangsstecker des
Oszilloskops.

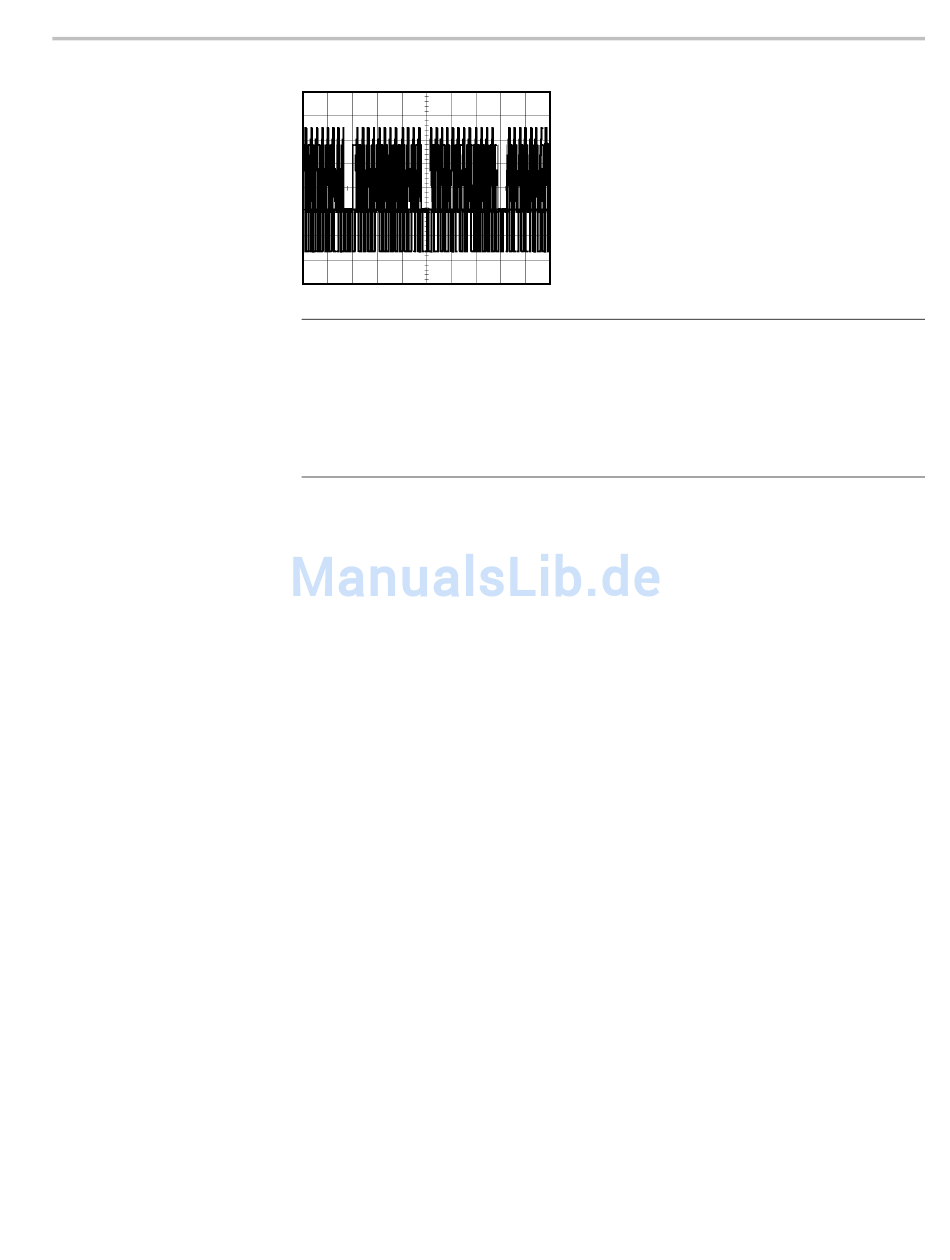

Automatisch. Um auf Videohalbbilder zu triggern, gehen Sie wie folgt vor:
1. Drücken Sie die Taste AutoSet. Wenn das Auto-Setup abgeschlossen ist, zeigt
das Oszilloskop das Videosignal mit Synchronisation auf Alle Halbbild an.
Wenn Sie die Funktion Auto-Setup verwenden, wird vom Oszilloskop die Option
Standard eingestellt.
1. Drücken Sie die Optionstaste Unger. Halbbild oder Gerad. Halbbild
im Menü Auto-Setup, um nur ungerade oder gerade Halbbilder zu
synchronisieren.
Handbuch. Diese Alternative erfordert mehr Schritte, kann aber je nach
Videosignal erforderlich sein. Hierzu verfahren Sie wie folgt:
1. Drücken Sie die Taste 1 (Menü für Kanal 1).
2. Drücken Sie Kopplung ► AC.
3. Drücken Sie die Taste Trig Menu (Trig.-Menü), um das Triggermenü
anzuzeigen.
4. Drücken Sie die obere Optionstaste, und wählen Sie Video aus.
5. Drücken Sie Quelle ► CH1.
6. Drücken Sie die Optionstaste Synchr., und wählen Sie Alle Halbbilder,
Unger. Halbbild oder Gerad. Halbbild aus.
7. Drücken Sie Standard ► NTSC.
Anwendungsbeispiele
47
