Triggerung auf eine bestimmte Impulsbreite

TDS2000C und TDS1000C-EDU Benutzerhandbuch
8. Drücken Sie die Optionstaste Cursor 2.
9. Drehen Sie den Mehrfunktions-Drehknopf, um den zweiten Cursor auf den
Datenausgangsübergang zu setzen.
Bei der Δt-Anzeige im Menü „Cursor" handelt es sich um die Laufzeitverzögerung
zwischen den Signalen. Die Anzeige ist gültig, weil die beiden Signale die gleiche
Einstellung der horizontalen Skala (Sec/Div.) aufweisen.

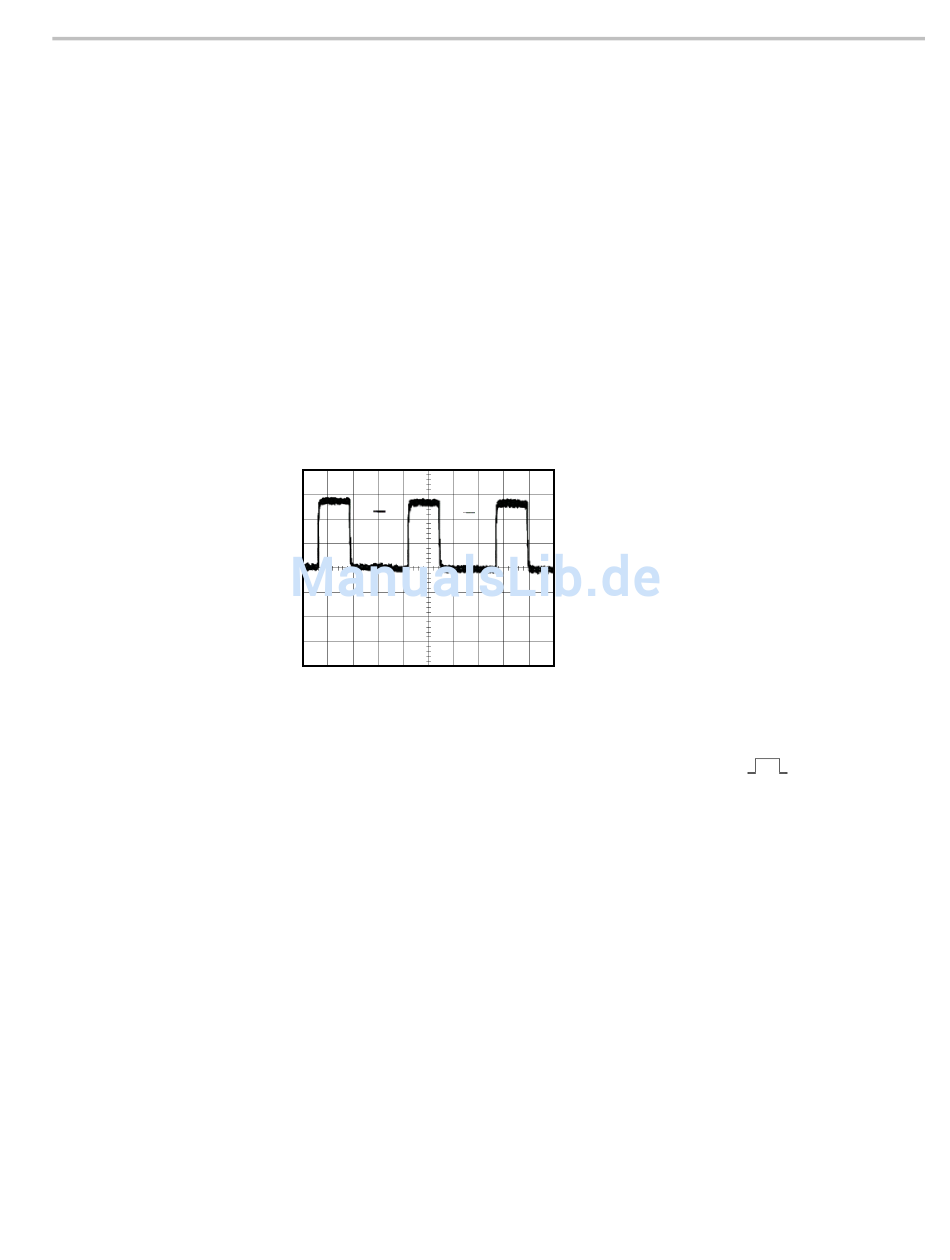

Sie überprüfen die Impulsbreiten eines Signals in einem Schaltkreis. Es ist
wichtig, dass die Impulse allesamt eine spezifische Breite aufweisen, und genau
das müssen Sie sicherstellen. Hinsichtlich der Flankentriggerung sieht das Signal
wie gewünscht aus, und auch die Impulsbreitenmessung weicht nicht von der
Spezifikation ab. Dennoch vermuten Sie ein Problem.
Um auf eine Verzerrung der Impulsbreite zu prüfen, gehen Sie wie folgt vor:
1. Drücken Sie die Taste AutoSet, um eine stabile Anzeige zu erhalten.
2. Drücken Sie im Menü „Auto-Setup" die Optionstaste
um einen einzelnen Signalzyklus anzuzeigen und eine schnelle Messung der
Impulsbreite vorzunehmen.
3. Drücken Sie die Taste Trig Menu (Trig.-Menü), um das Triggermenü
anzuzeigen.
4. Drücken Sie Typ ► Impuls.
5. Drücken Sie Quelle ► CH1.
6. Drehen Sie den Triggerknopf Pegel, um den Triggerpegel nahe dem unteren
Ende des Signals einzustellen.
7. Drücken Sie Wenn ► = (gleich).
8. Drehen Sie den Mehrfunktions-Drehknopf, um die Impulsbreite auf den Wert
einzustellen, der bei der Impulsbreitenmessung in Schritt 2 ausgegeben wurde.
9. Drücken Sie Weiter ► Modus ► Normal.
Anwendungsbeispiele
Einzelzyklus,
45
