FFT-Aliasing
TDS2000C und TDS1000C-EDU Benutzerhandbuch

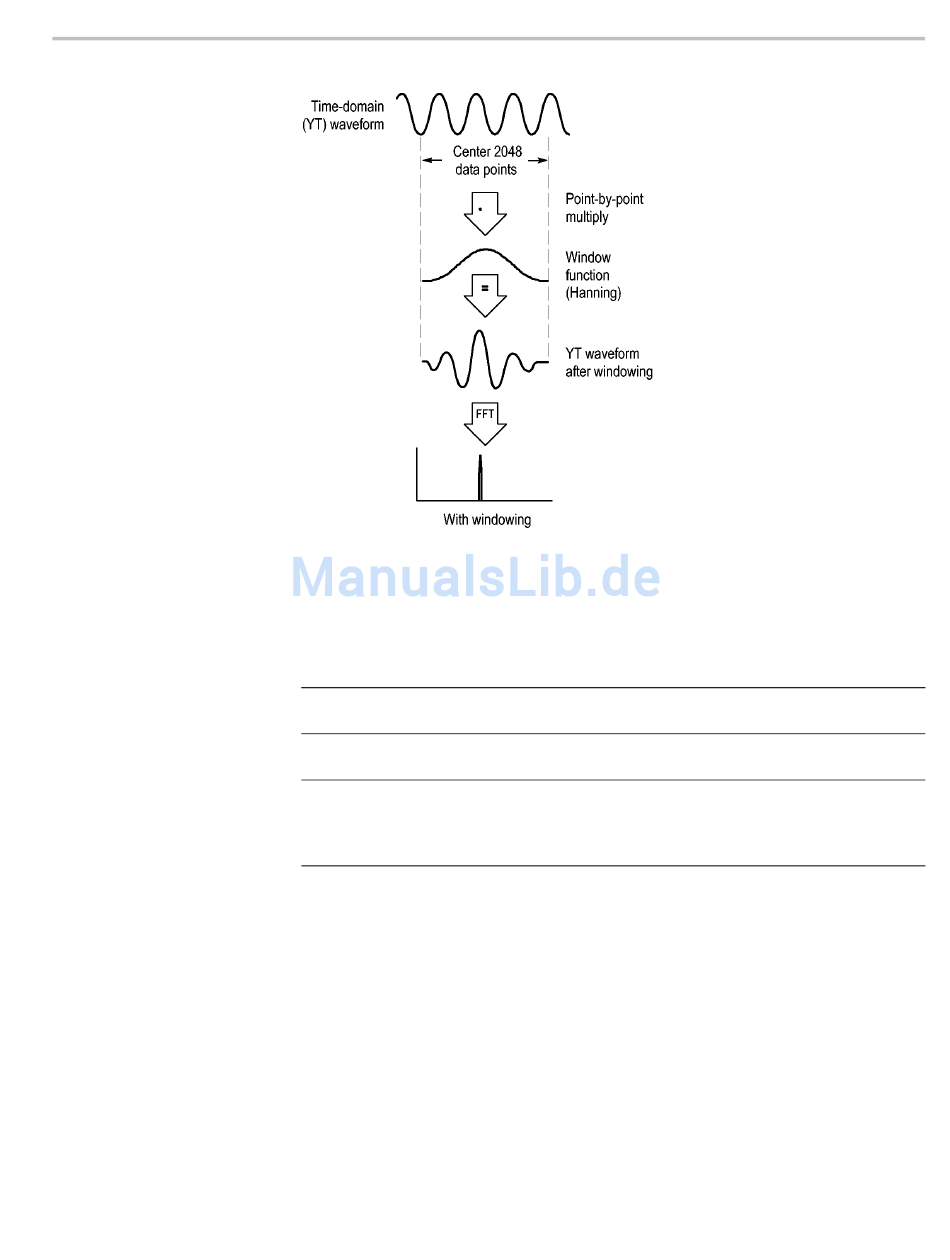

Die Funktion Math-FFT umfasst drei FFT-Fensteroptionen. Bei jedem Fenstertyp
muss zwischen Frequenzauflösung und Amplitudengenauigkeit abgewogen
werden. Die zu messenden Parameter und die Eigenschaften des Quellsignals
helfen Ihnen bei der Auswahl des Fensters.
Fenster Messung
Hanning Periodische Signale
Flattop Periodische Signale
Rectangular Impulse oder
Transienten
Probleme treten auf, wenn das Oszilloskop ein Zeitbereichssignal erfasst, das
höhere Frequenzanteile als die Nyquist-Frequenz aufweist. (Siehe Seite 58,
Nyquist-Frequenz.) Frequenzanteile oberhalb der Nyquist-Frequenz werden
mit ungenügender Abtastrate erfasst und werden als niedrigere Frequenzanteile
dargestellt, die um die Nyquist-Frequenz herum „zurückgefaltet" werden. Diese
nicht korrekten Anteile werden Aliase genannt.
Technische Daten
Höhere Frequenz-, geringere
Größengenauigkeit als Flattop
Höhere Größen-, geringere
Frequenzgenauigkeit als Hanning
Spezialfenster für Signale, die keine
Sprünge aufweisen. Das Ergebnis fällt im
Wesentlichen genau so aus, als ob kein
Fenster verwendet wurde.
Math-FFT
61
