Anwendungsbeispiele
Durchführen einfacher Messungen
Verwendung von
Auto-Setup
32
Sie möchten ein Signal in einer Schaltung anzeigen, kennen aber die
Signalamplitude oder -frequenz nicht. Sie möchten das Signal schnell anzeigen
und dessen Frequenz, Periode und Spitze-Spitze-Amplitude messen.
Um ein Signal schnell anzuzeigen, gehen Sie wie folgt vor:
1. Drücken Sie die Taste 1 (Menü für Kanal 1).
2. Drücken Sie Tastkopf ► Spannung ►Teilung ► 10X.
3. Wenn Sie P2220-Tastköpfe verwenden, stellen Sie die Schalter auf 10X.

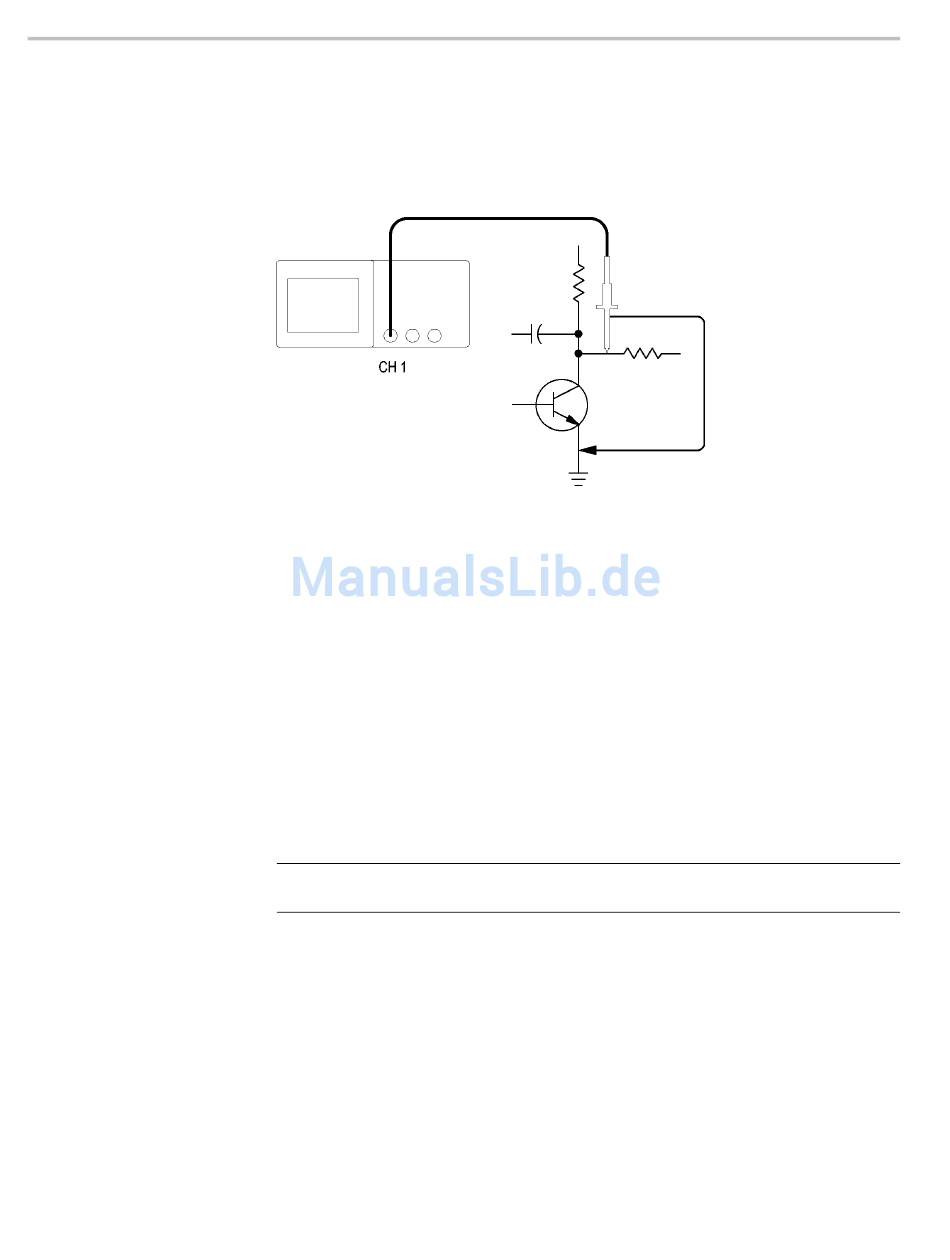

4. Schließen Sie die Tastkopfspitze von Kanal 1 an das Signal an. Schließen Sie
den Referenzleiter an den Referenzpunkt des Prüfkreises an.
5. Drücken Sie die Taste AutoSet.
Das Oszilloskop stellt die vertikalen, horizontalen und Triggeroptionen
automatisch ein. Falls die Signalanzeige optimiert werden soll, können Sie diese
Optionen auch manuell einstellen.
HINWEIS.
Je nach erkanntem Signaltyp zeigt das Oszilloskop relevante
automatische Messungen im Signalanzeigebereich des Bildschirms an.
Oszilloskopspezifische Beschreibungen finden Sie im Kapitel Referenz. (Siehe
Seite 84, Auto-Setup.)
