Anwendungsbeispiele
40
10. Drücken Sie die Optionstaste Cursor 1.
11. Drehen Sie den Mehrfunktions-Drehknopf, um einen Cursor auf den Punkt zu
setzen, an dem das Signal die zweite Rasterlinie unterhalb der Bildschirmmitte
durchläuft. Hierbei handelt es sich um den 10-%-Pegel des Signals.
12. Drücken Sie die Optionstaste Cursor 2.
13. Drehen Sie den Mehrfunktions-Drehknopf, um einen Cursor auf den Punkt zu
setzen, an dem das Signal die zweite Rasterlinie oberhalb der Bildschirmmitte
durchläuft. Hierbei handelt es sich um den 90-%-Pegel des Signals.

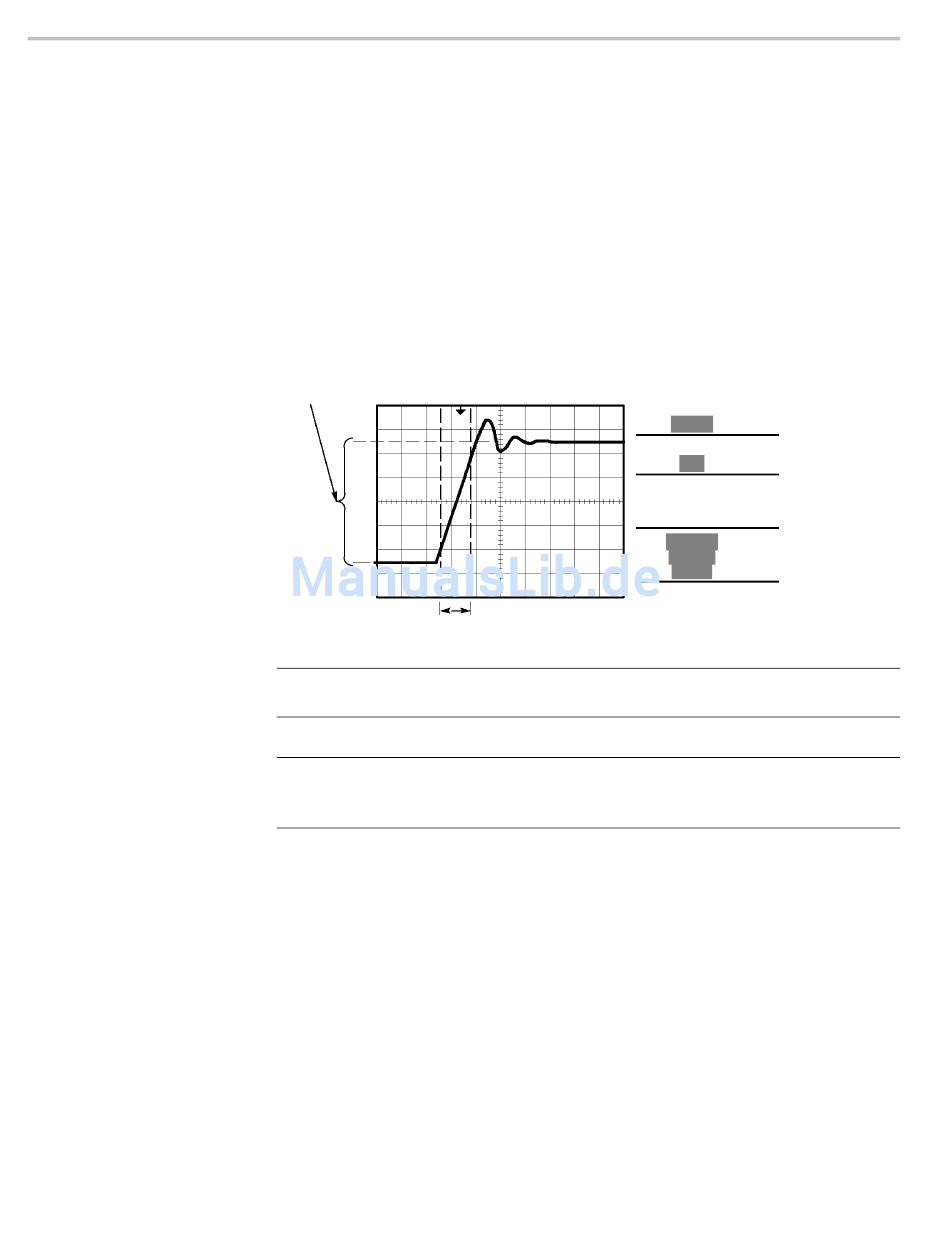

Die Δt-Anzeige im Menü Cursor ist die Anstiegszeit des Signals.
5 Skalenteile
HINWEIS.
Die Messung der Anstiegszeit steht als automatische Messung im Menü
Messung zur Verfügung. (Siehe Seite 94, Durchführen von Messungen.)
HINWEIS.
Die Messung der Anstiegszeit wird auch angezeigt, wenn Sie die Option
für eine ansteigende Flanke im Menü „Auto-Setup" auswählen. (Siehe Seite 86,
Rechtecksignal oder Impuls.)
Uhrzeit
Quelle
Δt 140,0 ns
1/Δt 7,143 MHz
ΔV 2,08 V
Cursor 1
-80,0 ns
-1,02 V
Cursor 2
60,0 ns
1,06 V
