Referenz

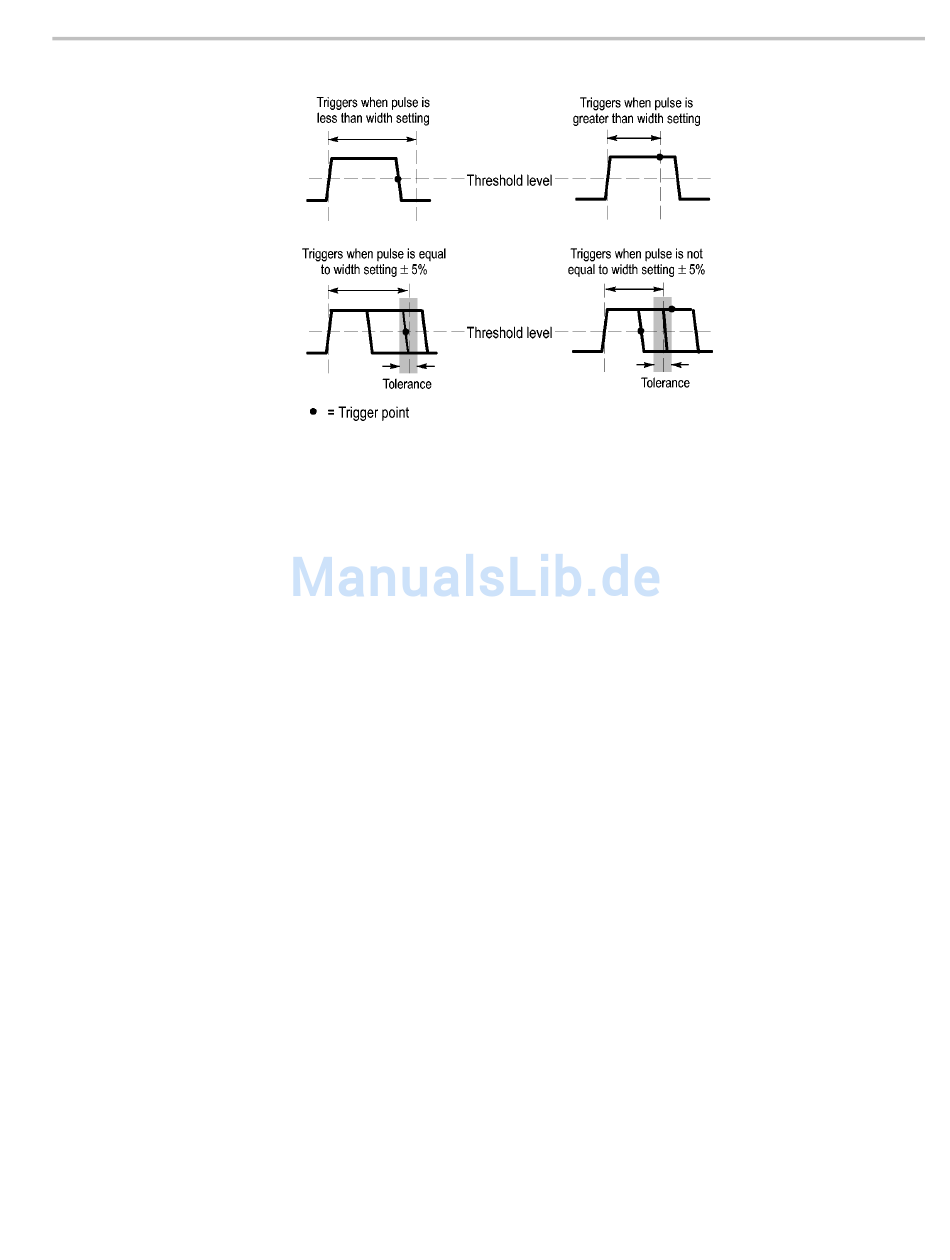

Ein Beispiel für die Triggerung auf verzerrte Impulse finden Sie unter
Anwendungsbeispiele. (Siehe Seite 45, Triggerung auf eine bestimmte
Impulsbreite.)
Drehknöpfe und Tasten Drehknopf „Pegel". Dient zum Einstellen des Triggerpegels.
Taste „Auf 50 % setzen". Drücken Sie die Taste Auf 50 % setzen, wenn
ein Signal schnell stabilisiert werden soll. Das Oszilloskop stellt den
Triggerpegel automatisch etwa auf die Mitte zwischen dem niedrigsten und
höchsten Spannungspegel ein. Dies macht Sinn, wenn Sie ein Signal über den
Ext Trig-BNC-Stecker einspeisen und die Triggerquelle auf „Ext." oder „Ext/5"
einstellen.
Taste „Trig Zwang". Drücken Sie die Taste Trig Zwang, um die Erfassung
des aktuellen Signals abzuschließen, ganz gleich, ob das Oszilloskop
einen Trigger erkennt oder nicht. Diese Vorgehensweise empfiehlt sich bei
Einzelfolge-Erfassungen und im Triggermodus „Normal". (Im Triggermodus
„Auto" erzwingt das Oszilloskop die Trigger automatisch und periodisch, wenn
kein Trigger erkannt wird.)
Taste „Trig View" (Trig.-Anzeige). Der Triggeranzeigemodus wird verwendet, um
das konditionierte Triggersignal auf dem Oszilloskop anzuzeigen. In diesem
Modus werden folgende Informationen angezeigt:
