Kühlung

Funktionstest

TDS2000C und TDS1000C-EDU Benutzerhandbuch
Sicherheitskabelkanal
HINWEIS.

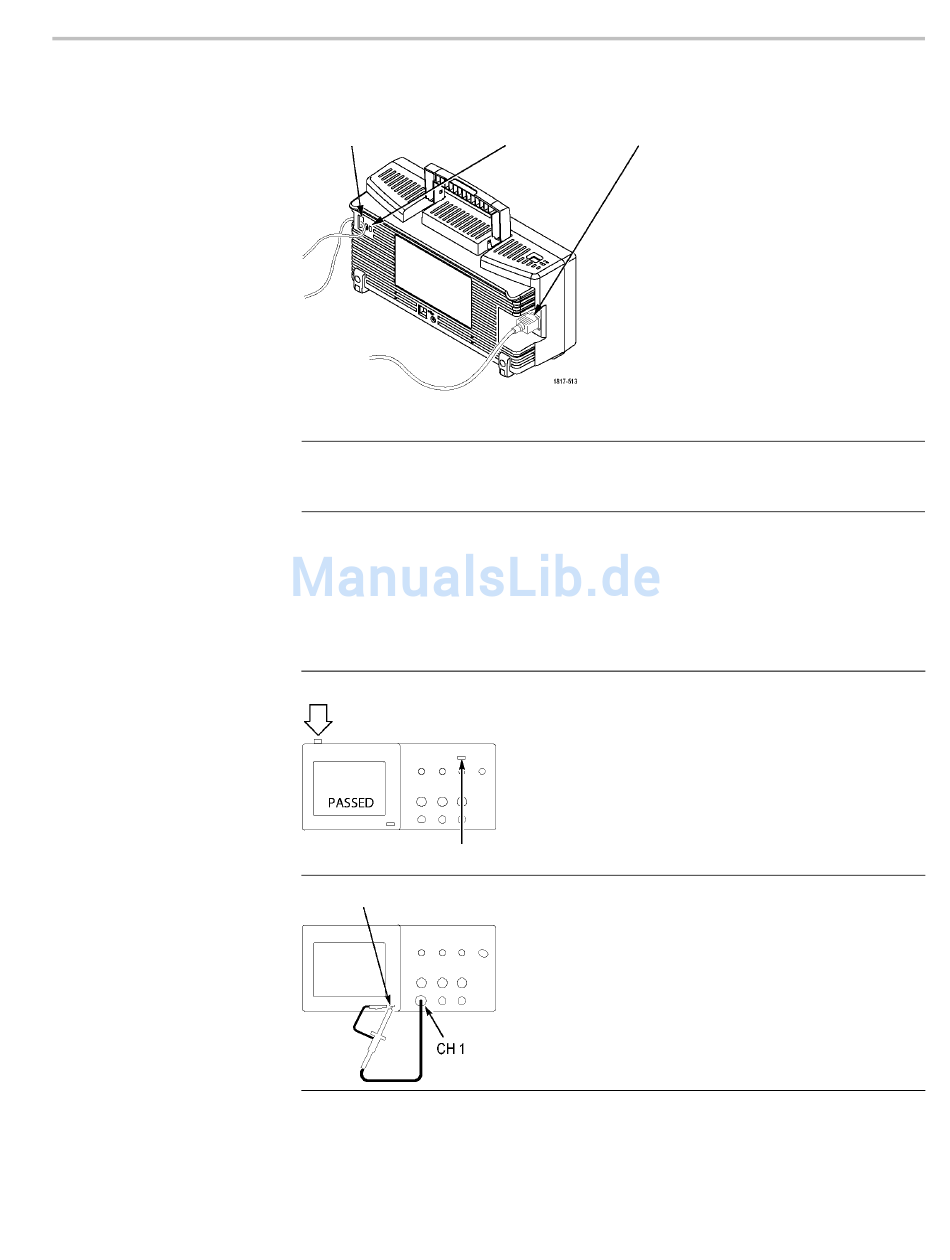

Das Oszilloskop wird durch Konvektion gekühlt. Halten Sie an den
Seiten und oben einen Abstand von ca. 5 cm, um eine ausreichende Luftzirkulation
zu gewährleisten.
Führen Sie diesen Funktionstest durch, um zu überprüfen, ob das Oszilloskop
ordnungsgemäß funktioniert.
EIN/AUS-Taste
Taste „Grundeinstellung"
TASTKOPF-ABGL
Öffnung für
Sicherheitssperre
1. Schalten Sie das Oszilloskop ein.
Drücken Sie die Taste Grundeinstellung.
Die standardmäßige
Tastkopfabschwächungseinstellung beträgt
10fach.
2. Schließen Sie den Tastkopf TPP0101/TP0201
an Kanal 1 des Oszilloskops an. Hierzu richten
Sie den Steckplatz des Tastkopfsteckers am
Gegenstück des BNC-Steckers von CH 1 aus,
stecken ihn ein und drehen ihn nach rechts, bis
er einrastet.
Schließen Sie die Tastkopfspitze
und den Referenzleiter an die
TASTKOPF-ABGL.-Anschlüsse an.
Erste Schritte
