Tektronix TDS2000C Benutzerhandbuch Seite 147

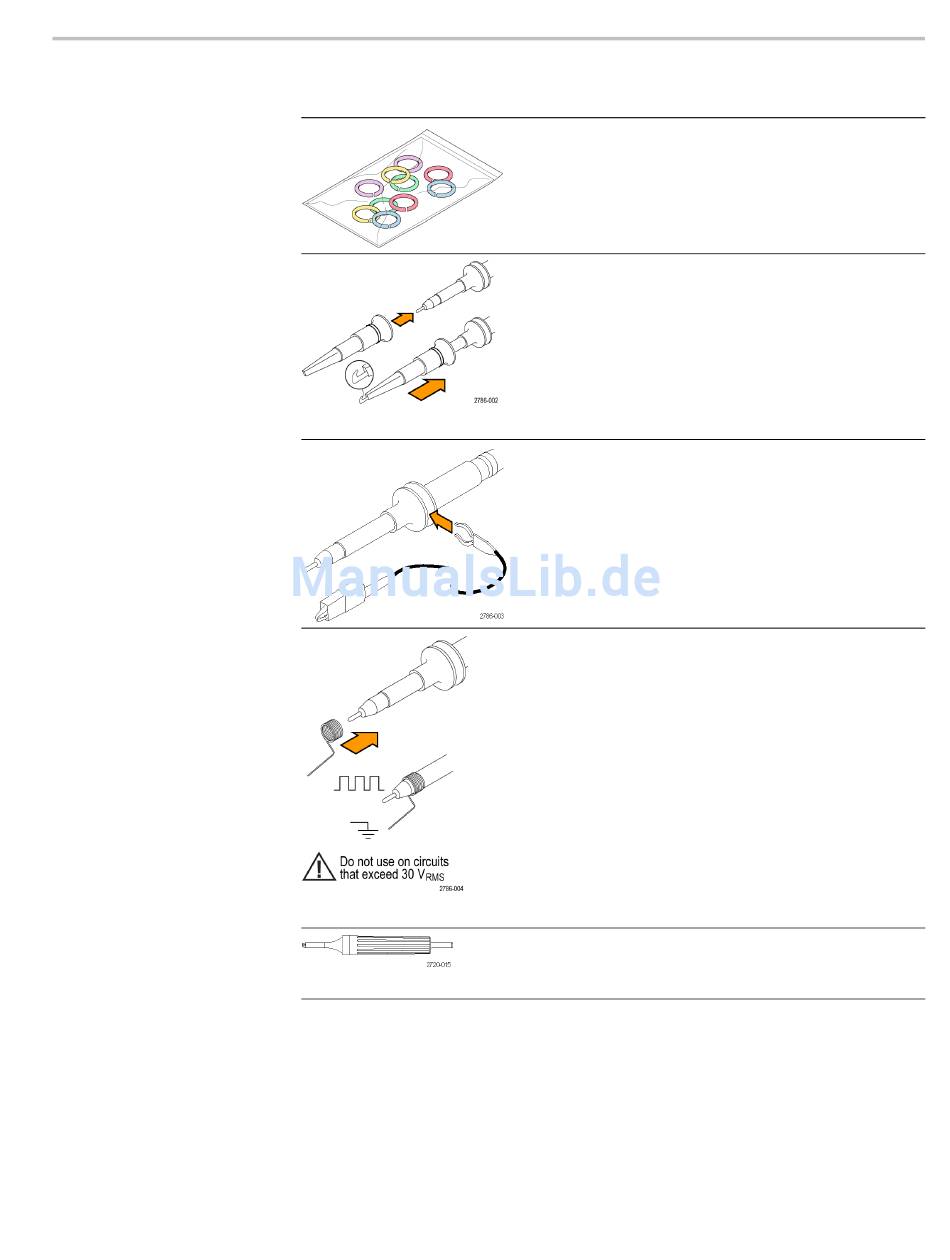

Anhang B: Informationen zu Tastköpfen der Serien TPP0101 und TPP0201
Element Beschreibung
Farbstreifen
Verwenden Sie diese Streifen, um
den Oszilloskopkanal am Tastkopf zu
identifizieren.
Neubestellung: Tektronix-Teilenummer
016-0633-xx (5 Paar)
Hakenspitze
Drücken Sie die Hakenspitze auf die
Tastkopfspitze und hängen Sie den
Haken dann am Leiter ein.
Neubestellung: Tektronix-Teilenummer
013-0362-xx
Erdungsleiter, mit Krokodilklemme
Befestigen Sie den Leiter an der
Erdung des Tastkopfs und dann an der
Schaltkreiserdung.
Neubestellung: Tektronix-Teilenummer
196-3521-xx
Erdungsfeder
Die Erdungsfeder
minimiert Verzerrungen bei
Hochfrequenzsignalen, die durch
die Induktion des Erdungspfads
entstehen. Dadurch sind Messungen
mit einer guten Signalgenauigkeit
möglich.
Verbinden Sie die Feder mit dem
Erdungsband an der Tastkopfspitze.
Sie können die Feder bis zu ~1,9 cm
vom Signalprüfpunkt wegbiegen.
Neubestellung: Tektronix-Teilenummer
016-2028-xx (je 2)
Justierwerkzeug
Neubestellung: Tektronix-Teilenummer
003-1433-xx
TDS2000C und TDS1000C-EDU Benutzerhandbuch 125
