Math-FFT

Auswahl eines FFT-Fensters

60
1. Frequenz auf der mittleren Rasterlinie
2. Vertikalskala in dB pro Skalenteil (0 dB = 1 V
3. Horizontalskala in Frequenz pro Skalenteil.
4. Abtastrate in Anzahl der Abtastwerte pro Sekunde.
5. FFT-Fenstertyp
Mithilfe der Fenster lassen sich Spektralverluste in einem FFT-Spektrum
verringern. Bei FFT wird davon ausgegangen, dass sich das YT-Signal endlos
wiederholt. Bei einer ganzzahligen Anzahl von Zyklen (1, 2, 3 usw.) beginnt
und endet das YT-Signal mit der gleichen Amplitude, und es gibt keine Sprünge
in der Signalform.

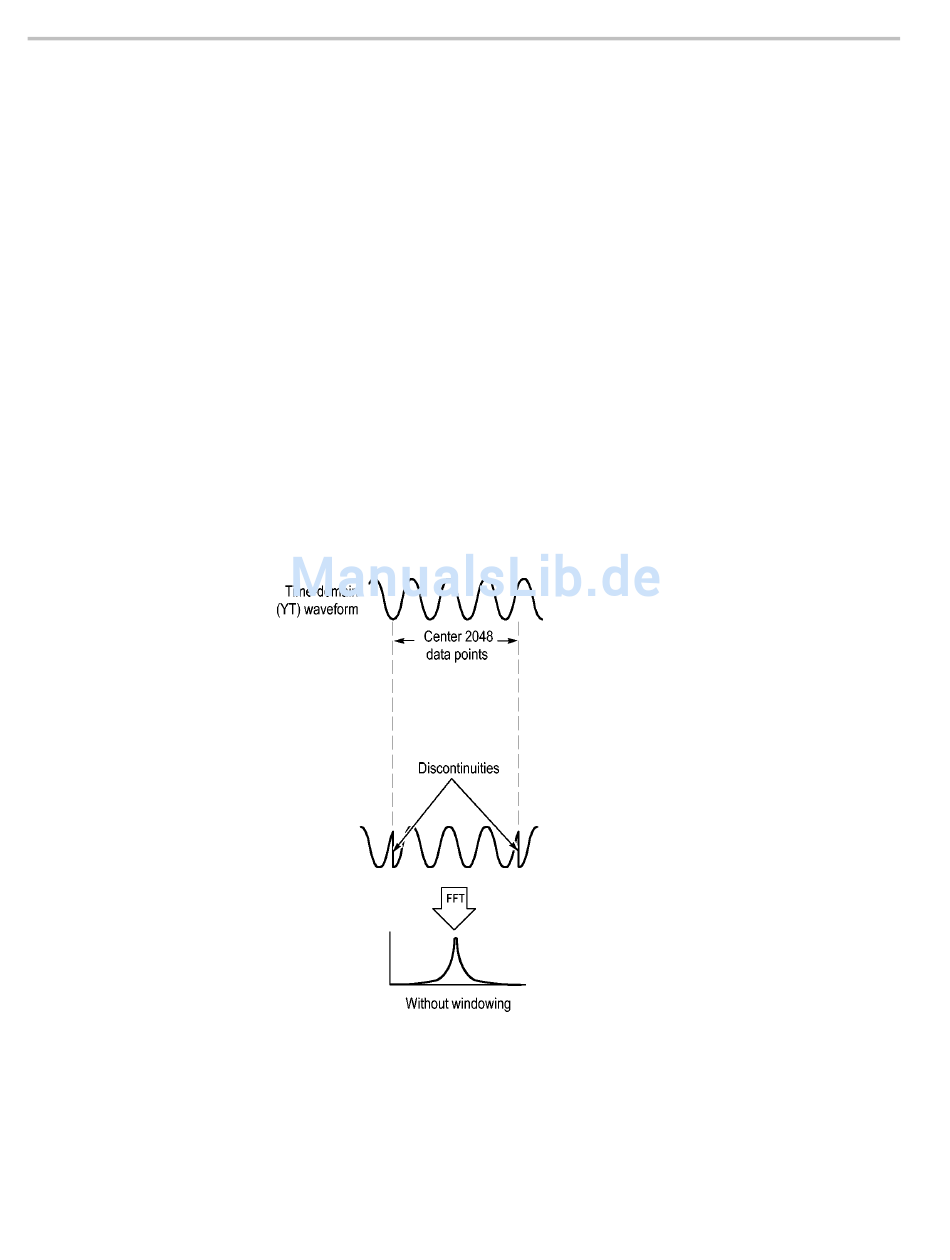

Eine nicht ganzzahlige Anzahl Zyklen im YT-Signal bewirkt unterschiedliche
Amplituden des Anfangs- und Endpunkts des Signals. Die Übergänge
zwischen Start- und Endpunkt verursachen Sprünge im Signal, die
Hochfrequenz-Störspitzen einführen.
Durch Anwendung eines Fensters auf das YT-Signal wird das Signal geändert,
sodass die Start- und Endwerte nahe beieinander liegen und FFT-Signalsprünge
reduziert werden.
).
eff
TDS2000C und TDS1000C-EDU Benutzerhandbuch
