Um den Ein- und Ausgang des Schaltkreises auf der XY-Anzeige zu überwachen,
verfahren Sie wie folgt:
1. Drücken Sie die Taste 1 (Menü für Kanal 1).
2. Drücken Sie Tastkopf ► Spannung ►Teilung ► 10X.
3. Drücken Sie die Taste 2 (Menü für Kanal 2).
4. Drücken Sie Tastkopf ► Spannung ►Teilung ► 10X.
5. Wenn Sie P2220-Tastköpfe verwenden, stellen Sie die Schalter auf 10X.

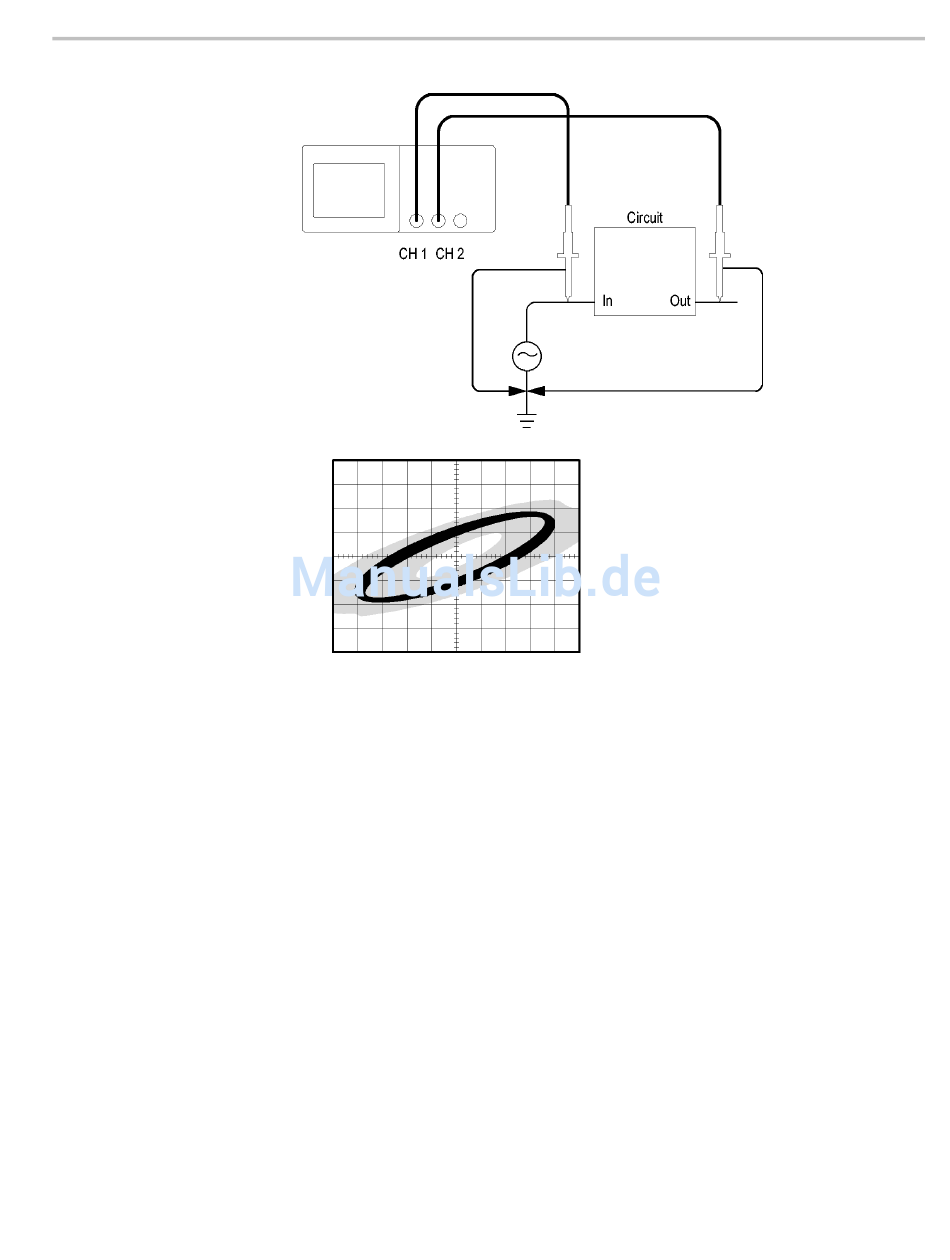

6. Schließen Sie den Tastkopf von Kanal 1 an den Netzwerkeingang und den
Tastkopf von Kanal 2 an den Ausgang an.
7. Drücken Sie die Taste AutoSet.
8. Drehen Sie den Drehknopf Vertikale Skala (Volts/Div.), um auf jedem Kanal
ungefähr die gleiche Signalamplitude anzuzeigen.
9. Drücken Sie die Taste Display, um das Menü „Display" anzuzeigen.
10. Drücken Sie Format ► XY.
