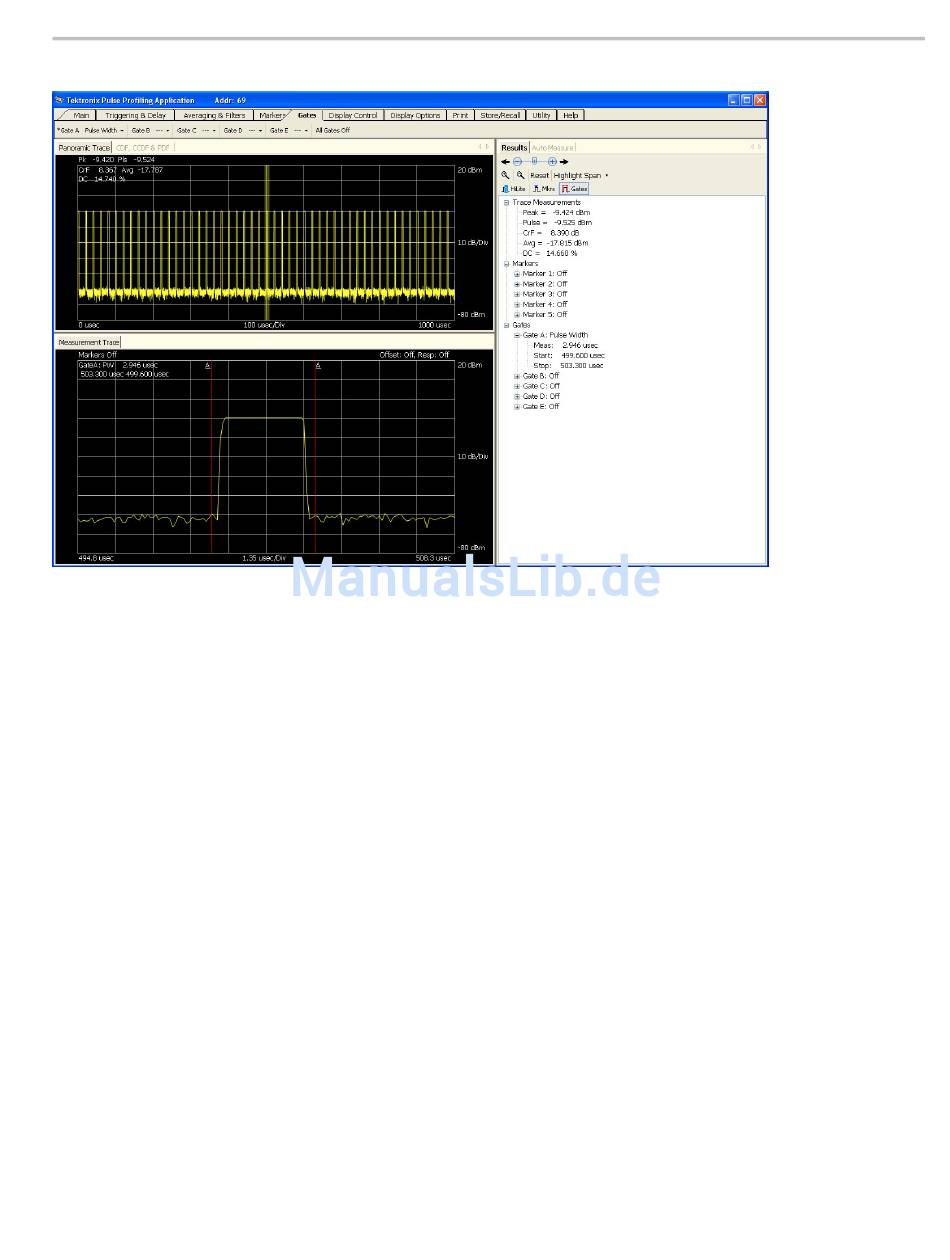

Abbildung 5: Anordnung der Gatter für die Messung
9. Beachten Sie, dass das Dropdown-Menü auf jedem Gatter die Messungen
anzeigt, die ausgewählt werden können. Sie können im Fenster „Results"
(Ergebnisse) auch mit der rechten Maustaste auf das Gatter klicken. Es wird
eine gestrichelte Linie (–.–) angezeigt, wenn das Gatter keine Messung
durchführen kann oder nicht eingestellt ist.
Gehen Sie wie folgt vor, wenn Sie eine manuelle Messung (wie die eben
beschriebene) oder eine automatische Messungen durchführen möchten:
1. Vergewissern Sie sich, dass mindestens zwei Impulszyklen in dem Fenster
„Measurement" (Messung) angezeigt werden.
2. Klicken Sie auf die Registerkarte „Auto Measure" (Automatische Messung),
um das Fenster „Auto Measure" (Automatische Messung) anzuzeigen.
3. Klicken Sie auf „Start Measurement" (Messung starten).
4. Vergleichen Sie die Ergebnisse miteinander.
Anwendung „Pulse Profiling" (Impulsprofilbestimmung)
57
