Messung der Anstiegszeit

TDS2000C und TDS1000C-EDU Benutzerhandbuch
HINWEIS.
Die Messung der positiven Impulsbreite steht als automatische Messung
im Menü Messung zur Verfügung. (Siehe Seite 94, Durchführen von Messungen.)
HINWEIS.
Die Messung der positiven Impulsbreite wird auch angezeigt, wenn Sie
die Option für Einzelzyklus-Rechteckimpuls im Menü „Auto-Setup" auswählen.
(Siehe Seite 86, Rechtecksignal oder Impuls.)
Nach der Messung der Impulsbreite möchten Sie jetzt die Anstiegszeit des
Impulses überprüfen. Die Anstiegszeit wird üblicherweise im Pegelbereich
zwischen 10 % und 90 % des Signals gemessen. Zur Messung der Anstiegszeit
verfahren Sie wie folgt:
1. Drehen Sie den Drehknopf Skala im Bereich „Horizontal" (Sec/Div.), um die
ansteigende Flanke des Signals anzuzeigen.
2. Drehen Sie den Vertikale Skala (Volts/Div.) und den Drehknopf Position
im Bereich „Vertikal", um die Signalamplitude auf ungefähr fünf Skalenteile
einzustellen.
3. Drücken Sie die Taste 1 (Menü für Kanal 1).
4. Drücken Sie Volt/Div ► Fein.
5. Drücken Sie den Drehknopf Vertikale Skala (Volts/Div.), um die
Signalamplitude exakt auf fünf Skalenteile einzustellen.
6. Drehen Sie den Drehknopf Vertikale Position, um das Signal zu zentrieren,
und positionieren Sie die Grundlinie des Signals 2,5 Skalenteile unterhalb
des mittleren Rasters.
7. Drücken Sie die Taste Cursor, um das Menü „Cursor" anzuzeigen.
8. Drücken Sie Typ ► Zeit.
9. Drücken Sie Quelle ► CH1.
Anwendungsbeispiele
Typ
Uhrzeit
Quelle
CH1

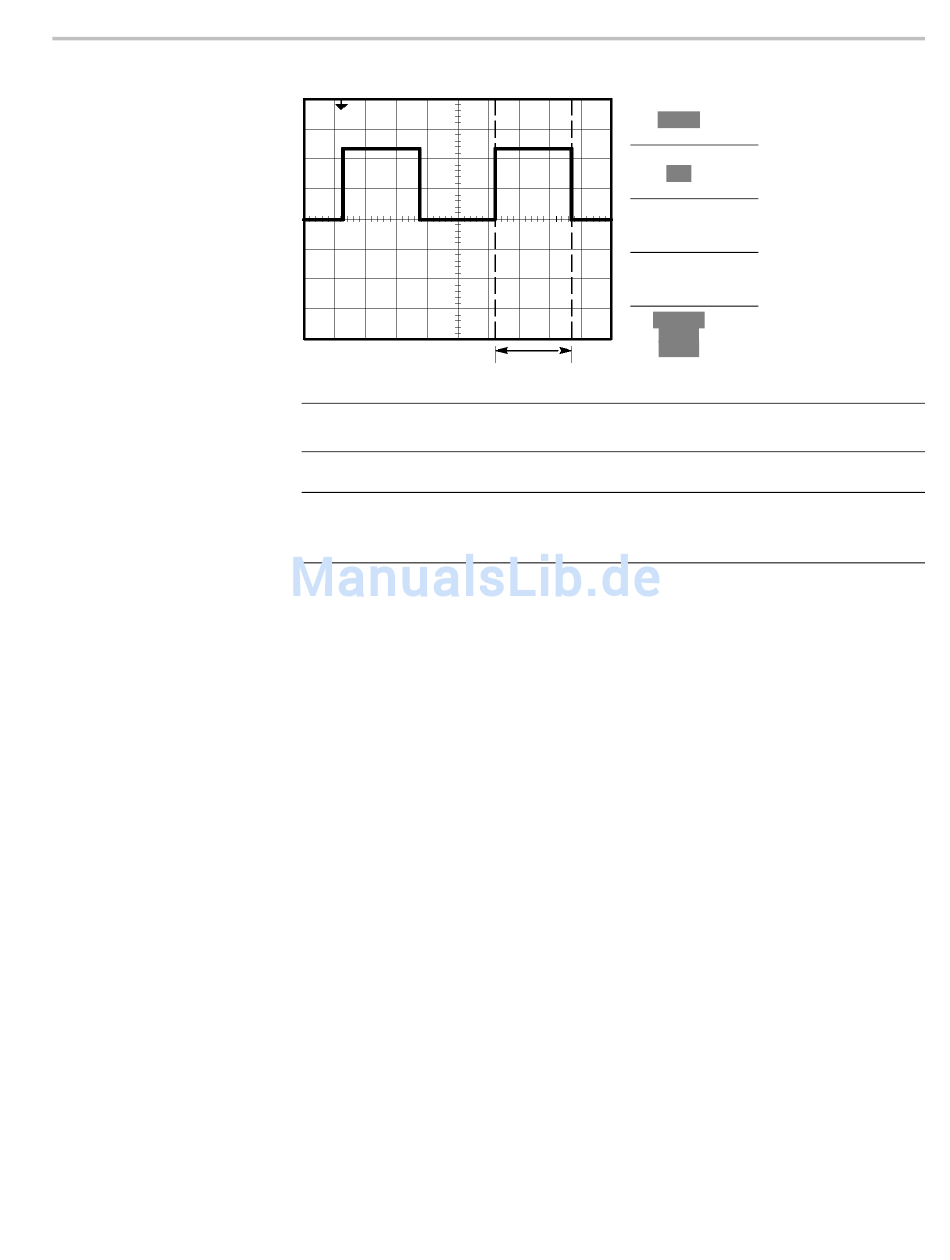

Δt 500,0 µs
1/Δt 2,000 kHz
ΔV 1,38 V
Cursor 1
0,00 s
0,98 V
Cursor 2
500 µs
-1,00 V
