Tektronix TDS2000C Benutzerhandbuch Seite 73

TDS2000C und TDS1000C-EDU Benutzerhandbuch
HINWEIS.
Stellen Sie zunächst sicher, dass beide Tastköpfe kompensiert sind.
Unterschiede bei der Tastkopfkompensation führen dazu, dass Fehler im
Differenzialsignal angezeigt werden.

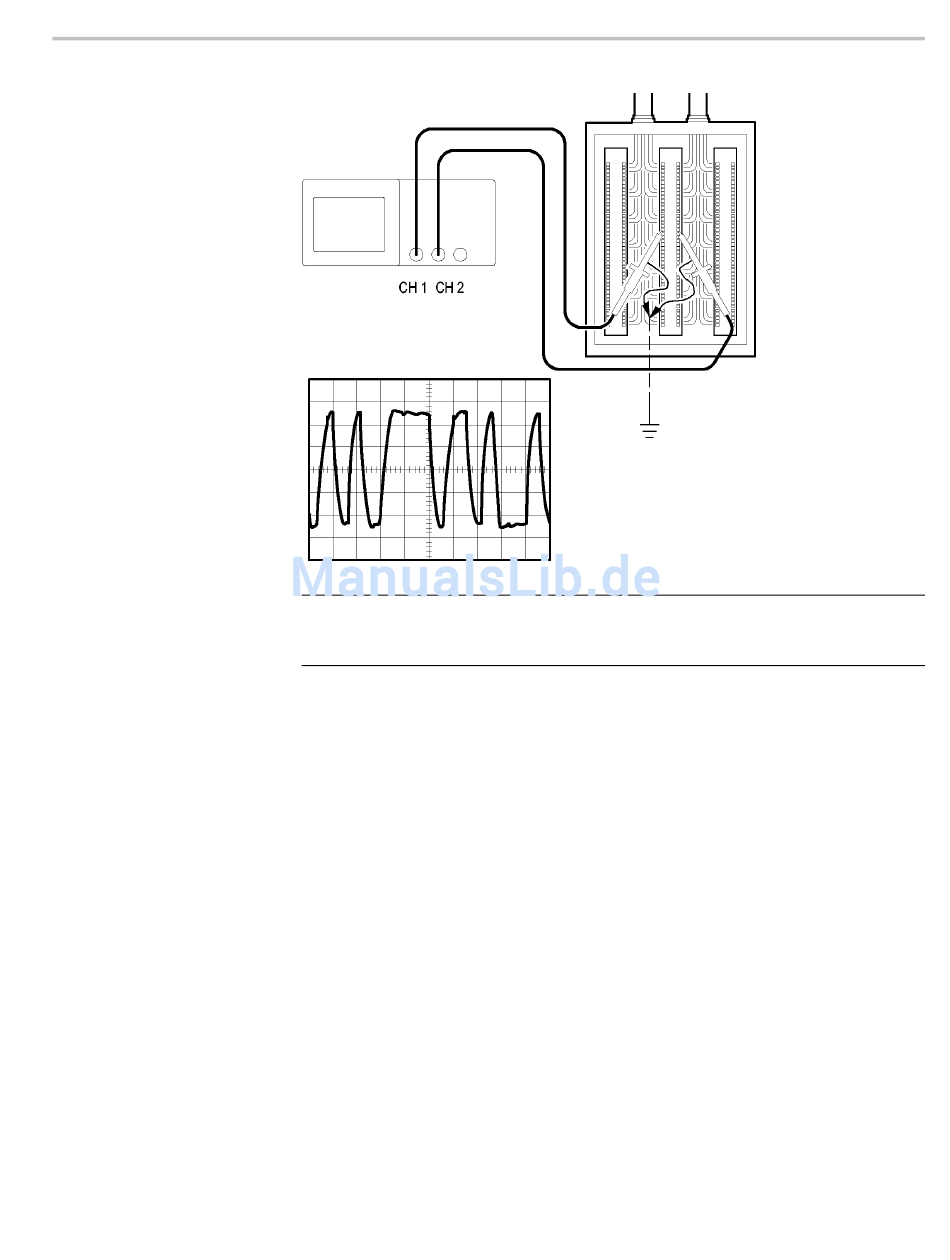

Zur Aktivierung der an Kanal 1 und Kanal 2 anliegenden Differenzialsignale
verfahren Sie wie folgt:
1. Drücken Sie die Taste 1 (Menü für Kanal 1) und stellen Sie die Option unter
Tastkopf ► Spannung► Teilung auf 10X.
2. Drücken Sie die Taste 2 (Menü für Kanal 2) und stellen Sie die Option unter
Tastkopf ► Spannung► Teilung auf 10X.
3. Wenn Sie P2220-Tastköpfe verwenden, stellen Sie die Schalter auf 10X.
4. Drücken Sie die Taste AutoSet.
5. Drücken Sie die Taste Math., um das Menü „Math." anzuzeigen.
6. Drücken Sie die Optionstaste Operation, und wählen Sie - aus.
Anwendungsbeispiele
51
