Referenz
80
• Abtastpunkte
Im Abtastmodus wird in jedem Intervall ein einzelner Abtastpunkt erfasst.
Das Oszilloskop weist folgende Abtastraten auf:
Maximal 500 MS/s bei Modellen mit 40 und 50 MHz
Maximal 1 GS/s bei Modellen mit 60, 70 oder 100 MHz
Maximal 2 GS/s bei 200 MHz-Modellen
Bei einer Einstellung von 100 ns oder mehr werden in diesem Abtastmodus keine
2500 Punkte erfasst. In diesem Fall interpoliert der digitale Signalprozessor die
Punkte zwischen den Abtastpunkten, um einen Kurvenzug mit 2500 Punkten
zu erstellen.
Spitzenwert. Den Spitzenwerterfassungsmodus verwenden Sie, um schmale
Glitches bis zu 10 ns zu erkennen und die Möglichkeit für Aliasing zu verringern.
Dieser Modus ist bei einer horizontalen Skala-Einstellung von 5 ms/Div. oder
langsamer effektiv.

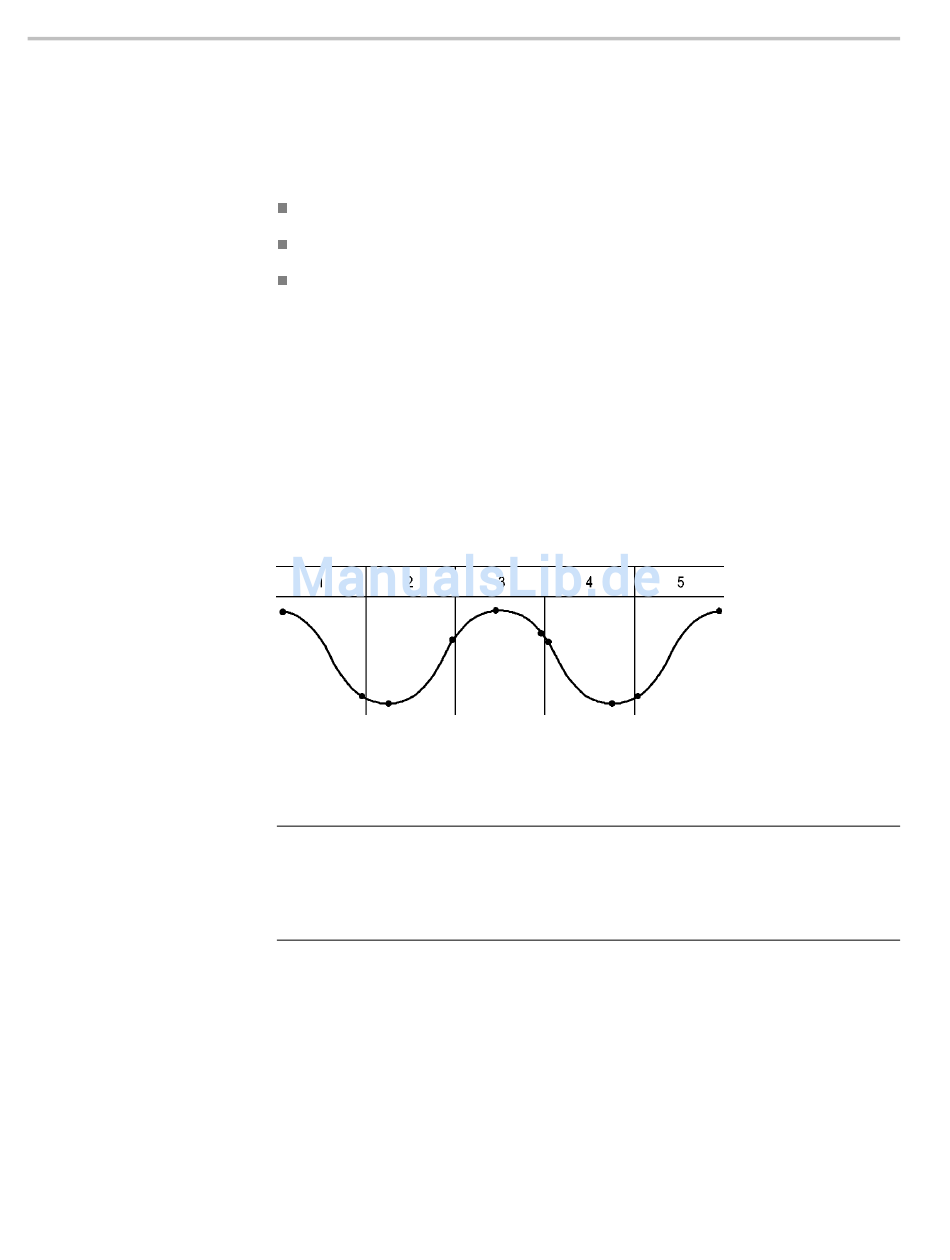

Erfassungsintervalle im Spitzenwerterfassungsmodus (1250)
• Angezeigte Abtastpunkte
Beim Spitzenwerterfassungsmodus werden die höchsten und niedrigsten in einem Intervall
erfassten Spannungen angezeigt.
HINWEIS.
Wenn Sie die horizontale Skala-Einstellung (Sec/Div.) auf 2,5 ms/div
oder schneller einstellen, wechselt der Erfassungsmodus auf „Normale
Abtastung", da die Abtastrate hoch genug ist, sodass keine Spitzenwerterfassung
erforderlich ist. Allerdings zeigt das Oszilloskop keine Meldung an, um auf den
geänderten Modus hinzuweisen.
Wenn das Signal über ein hinreichendes Rauschen verfügt, weist eine typische
Spitzenwertanzeige große schwarze Bereiche auf. Zur Verbesserung der
Anzeigeleistung wird dieser Bereich mit Diagonallinien dargestellt.
