Referenz

Grundeinstellung

Anzeige

88

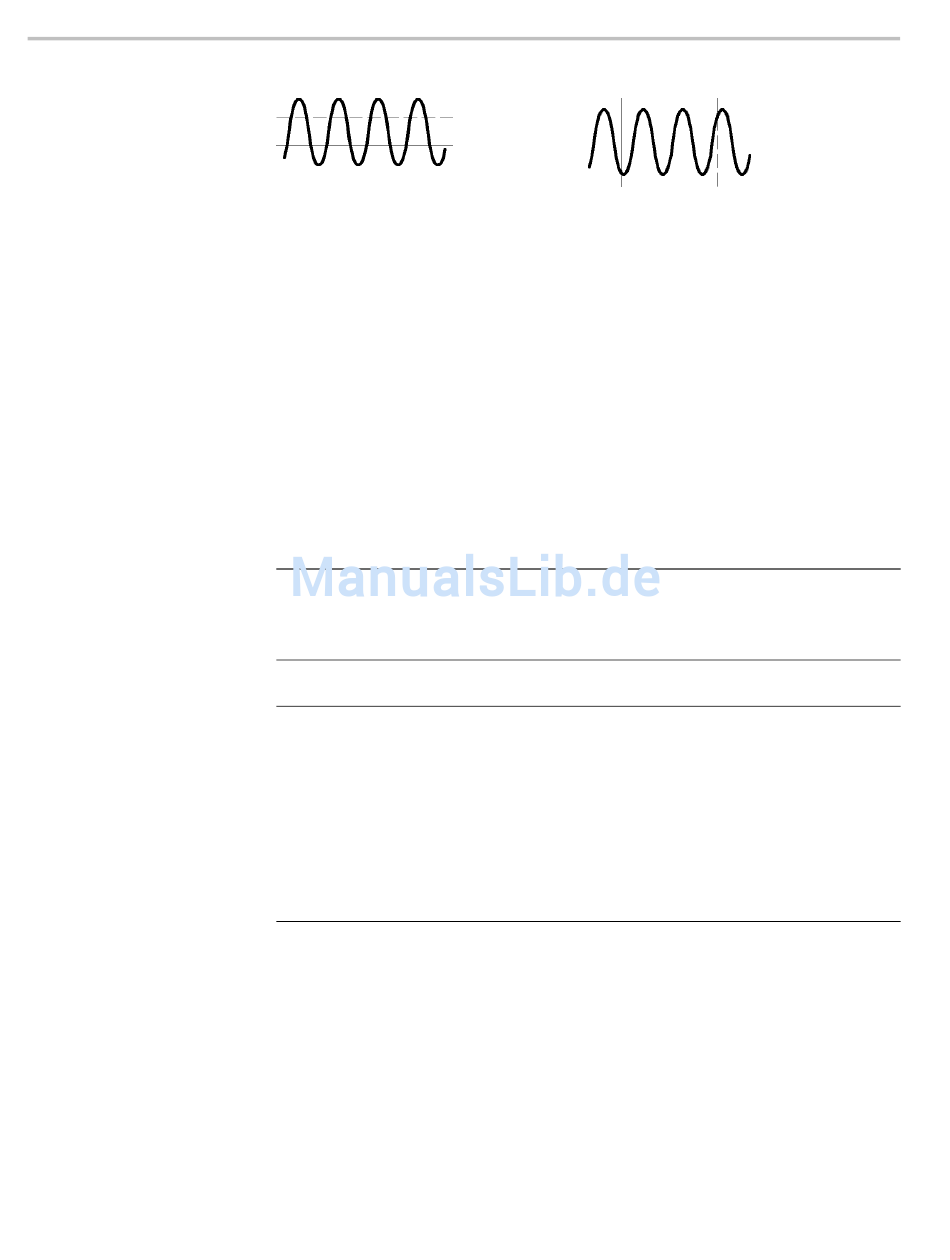

Amplituden-Cursor
Drücken Sie die Taste Grundeinstellung, um die meisten (jedoch nicht
alle) Werkseinstellungen und -optionen wiederherzustellen. Eine Liste der
Grundeinstellungen, die wiederhergestellt werden, finden Sie in Anhang D.
Drücken Sie die Taste Display, um auszuwählen, auf welche Art Signale angezeigt
werden sollen, und um das Erscheinungsbild der gesamten Anzeige zu ändern.
Optionen Einstellungen
Typ Interpol., Punkte
Nachleuchten AUS, 1 s, 2 s, 5 s,
unendl.
Format YT, XY
Je nach Typ werden Signale in drei verschiedenen Darstellarten angezeigt:
durchgängig, ausgeblendet und gestrichelt.
Zeit-Cursor
Anmerkung
Vektoren füllen den Zwischenraum zwischen
benachbarten Abtastpunkten in der Anzeige.
Punkte stellen jeweils nur einzelne
Abtastpunkte dar.
Dient zur Einstellung der Zeitdauer, die jeder
Abtastpunkt angezeigt wird.
Im YT-Format wird die vertikale Spannung
in Bezug auf die Zeit angezeigt
(Horizontalskala).
Im XY-Format wird jedes Mal ein Punkt
angezeigt, wenn ein Abtastpunkt auf Kanal 1
und 2 erfasst wird.
Die Spannung oder Stromstärke auf Kanal 1
bestimmt die X-Koordinate des Punktes
(horizontal), die Spannung oder Stromstärke
auf Kanal 2 die Y-Koordinate (vertikal).
