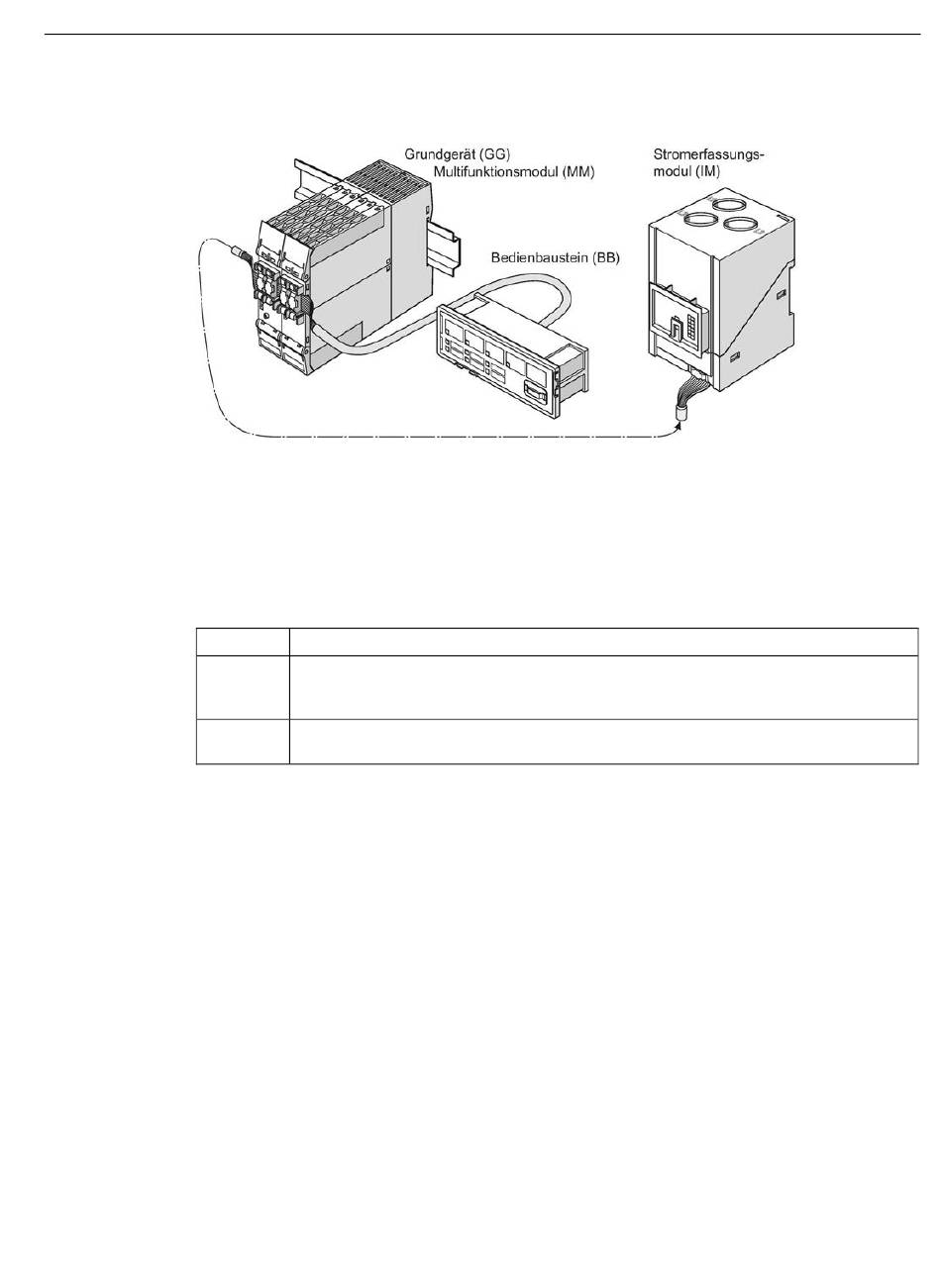

Folgendes Bild zeigt beispielhaft für SIMOCODE pro S einen Systemaufbau:
Bild 12-35

Schrittfolge Anschluss von Verbindungskabeln an die Systemschnittstelle

Führen Sie folgende Schritte aus:
Tabelle 12- 25
Schritt
SIMOCODE pro
Systemhandbuch, 05/2019, A5E40507475001A/RS-AD/004
Montieren, Verdrahten, Anschließen, Systemschnittstellen, Aufbaurichtlinien
Beispiel Aufbau SIMOCODE pro S
Anschließen an der Systemschnittstelle
Beschreibung
1
Führen Sie den Stecker möglichst gerade in den Steckerschacht. Stellen Sie sicher,
dass die Arretierungen des Steckerschachts über dem Steckergehäuse hörbar
einrasten.
2
Verschließen Sie nicht benutzte Systemschnittstellen mit der
Systemschnittstellenabdeckung.
12.3 Systemschnittstellen
245
