8.6 Entkoppelmodul (DCM) für Strom- / Spannungserfassungsmodule der 1. Generation (z. B. 3UF711.1AA000)
Dreieck-Netzformen

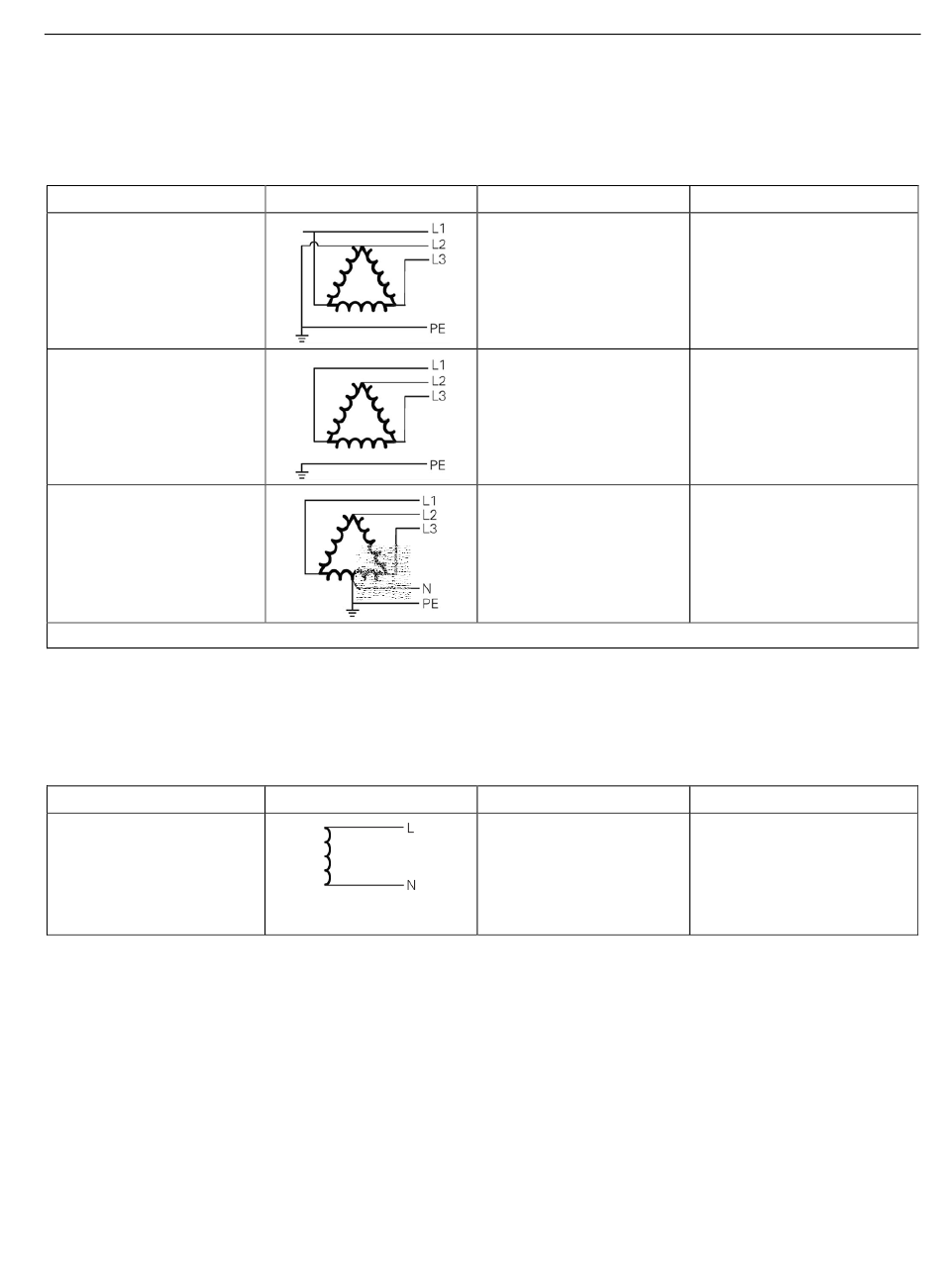

Tabelle 8- 2 Bedarf eines Entkoppelmoduls für Dreieck Netzformen
Dreieck-Netzform
1)
3-Leiter, Dreieck, eine Phase
geerdet
3-Leiter, Dreieck,
isoliert
Mittelanzapfung geerdet
1) Überwiegend in Nordamerika anzutreffen
Einphasige Netze
Tabelle 8- 3 Bedarf eines Entkoppelmoduls für einphasige Netze
Einphasiges Netz
SIMOCODE pro
Systemhandbuch, 05/2019, A5E40507475001A/RS-AD/004
Netzkonfiguration
Netzkonfiguration
Beschreibung der Systemkomponenten
Entkoppelmodul erforderlich Bemerkung
ja
ja
ja
Entkoppelmodul erforderlich Bemerkung
ja
Parameter "Spannungs-
anzeige → verkettete
Spannungen" muss aktiv sein.
Parameter "Spannungs-
anzeige → verkettete
Spannungen" muss aktiv sein.
Parameter "Spannungs-
anzeige → verkettete
Spannungen" muss aktiv sein.
Parameter "Spannungs-
anzeige → Strangspannungen"
muss aktiv sein. Die
anliegende Spannung
errechnet sich aus U_L1N +
U_l2N
