4.9
Logikbausteine
4.9.1
Übersicht Logikbausteine
Beschreibung
Frei programmierbare Logikbausteine sind Funktionsbausteine, die Eingangssignale
verarbeiten und entsprechend ihrer internen Logik binäre bzw. analoge Ausgangssignale
liefern. Logikbausteine können beinhalten:
● Stecker
● eine interne Logik
● Buchsen
● Einstellwerte, z. B. die Zeit bei einem Timer.
Schema

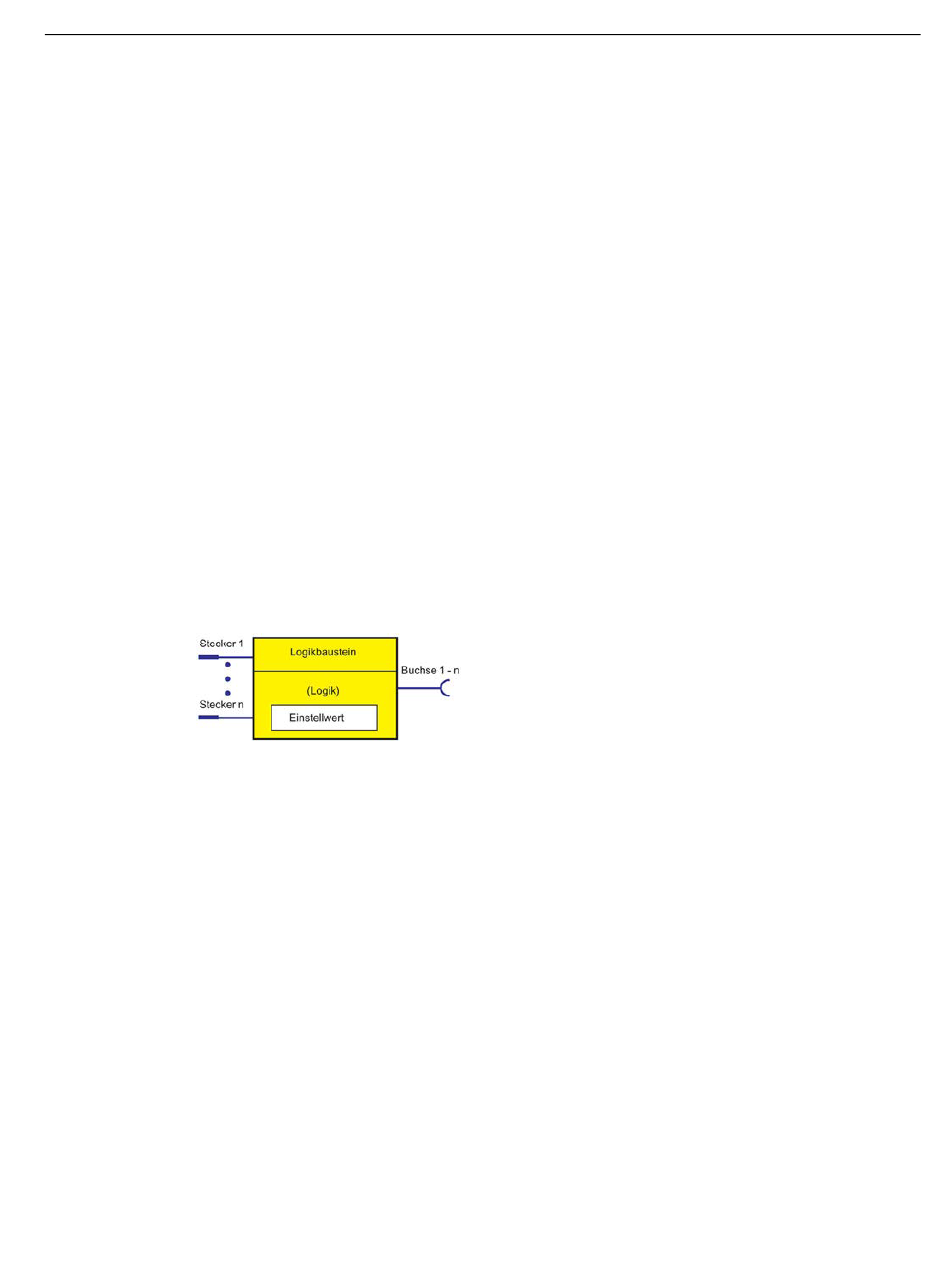

Das folgende Schema zeigt die allgemeine Darstellung eines Logikbausteins:
Bild 4-93
SIMOCODE pro - Parametrieren
Bedienhandbuch, 05/2019, A5E40507630001A/RS-AD/004
Allgemeine Darstellung eines Logikbausteins
