Parameter
4.2 Trockenlaufschutz von Kreiselpumpen durch Wirkleistungsüberwachung
Die Wirkungsweise der Parameter ist in folgendem Bild unten veranschaulicht und in den
nachfolgenden Abschnitten beschrieben.

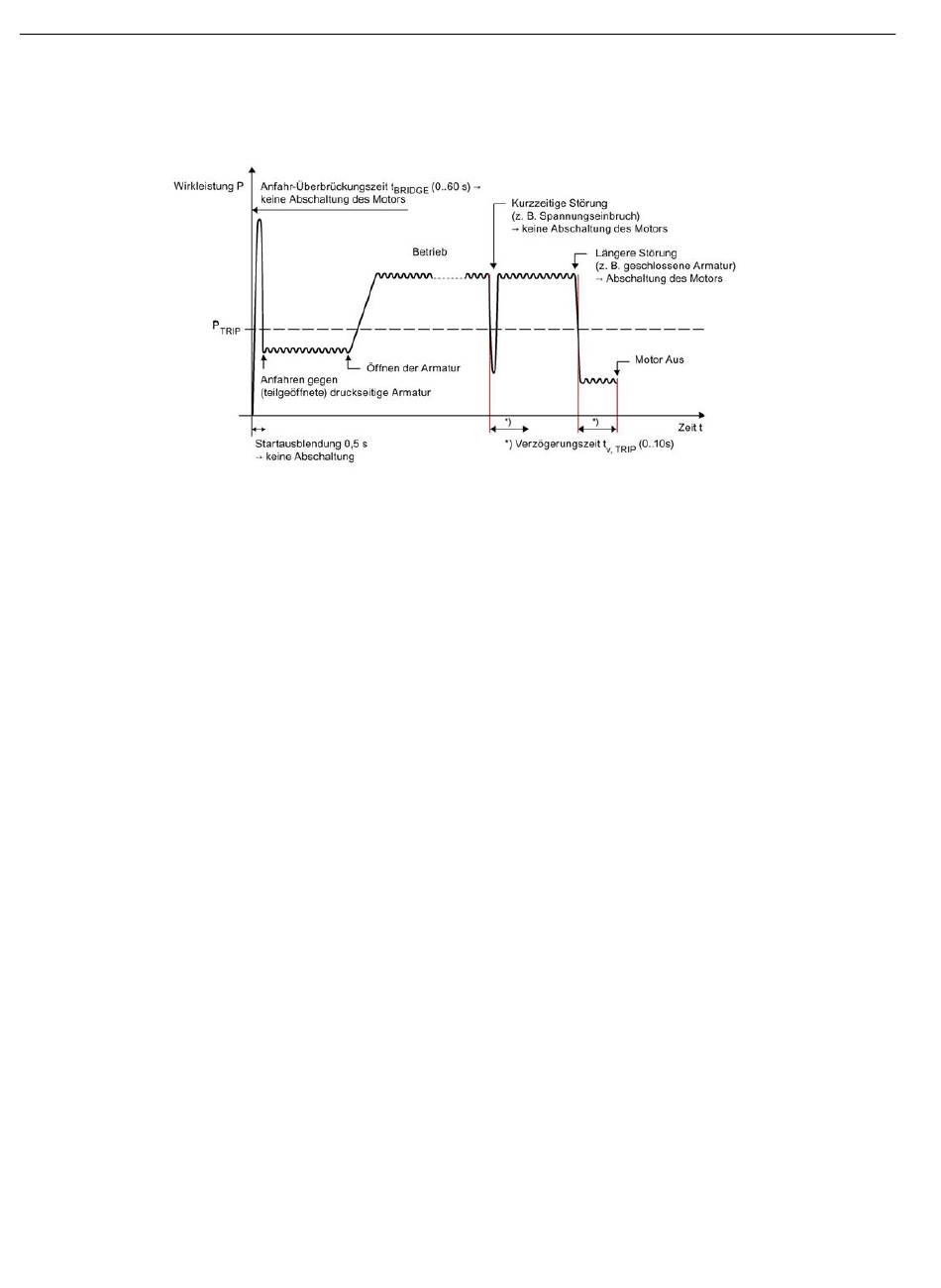

Bild 4-10
Parameter Abschaltwert P
Zwischen dem Durchfluss einer Kreiselpumpe und der Wirkleistung am Motor kann kein
einfacher mathematischer Zusammenhang angegeben werden. Einflussgrößen sind z. B.
Stoffdaten und Aufstellung sowie Betriebs- und Umweltbedingungen.
Für eine bestimmte installierte Anordnung von Pumpe, Motor und umgebender Anlage kann
jedoch ein phänomenologischer, reproduzierbarer Zusammenhang zwischen Durchfluss Q
und Wirkleistung P hergestellt werden. Sofern die Betriebspunkte nicht ausreichend bekannt
sind, kann eine Ermittlung der Verhältnisse am Betriebspunkt (Q
Pumpenhersteller vorgegebenen minimalen Durchfluss (Q
genannten Teach-in stattfinden (siehe separate Beschreibung in diesem Kapitel).
Über die menügesteuerte Eingabesequenz (Trockenlaufschutz-Wizard) können Sie beim
Teach-in die Auslöseschwelle für die Wirkleistung P
gebildet aus der gemessenen Wirkleistung P
mit dem Faktor 1,1. Dieser Faktor dient dazu, unter Berücksichtigung der
Messunsicherheiten einen ausreichenden Abstand zwischen der Wirkleistung an der
Auslöseschwelle und im Zustand des Trockenlaufs herzustellen.
Alternativ ist auch eine Direkteingabe des Abschaltwerts möglich. Vorgehensweise:
● Ablesung der Wirkleistung P
● Ablesung der Wirkleistung P
– Ablesung einer alternativen Wirkleistung P
● Manuelle Prüfung auf ausreichende Progressivität der Wirkleistungskennlinie
(P
● Einstellen von P
64
Wirkungsweise der für den Trockenlaufschutz von Kreiselpumpen durch
Wirkleistungsüberwachung benutzten Parameter
TRIP
von P im laufenden Betrieb und Ableitung des Abschaltwerts unter Einhaltung der
opt
Bedingung P > P > 1,1*P
opt trip
/ P < 0,80)
MIN OPT
≥ 1,1*P
TRIP
TRIP
bei minimalem Durchfluss Q
MIN
am Betriebspunkt
OPT
bei minimalem Durchfluss, Einstellen von P
MIN
bei alternativem Durchfluss Q
a
mit Pa ≥ P .
a min
.
MIN
Bedienhandbuch, 05/2019, A5E40507630001A/RS-AD/004
/P ) und bei dem vom
OPT OPT
/ P ) im Rahmen eines so
MIN MIN
(Abschaltwert) einstellen. Sie wird
MIN
TRIP
SIMOCODE pro - Parametrieren
multipliziert
≥ 1,1*P
MIN
unterhalb
a
