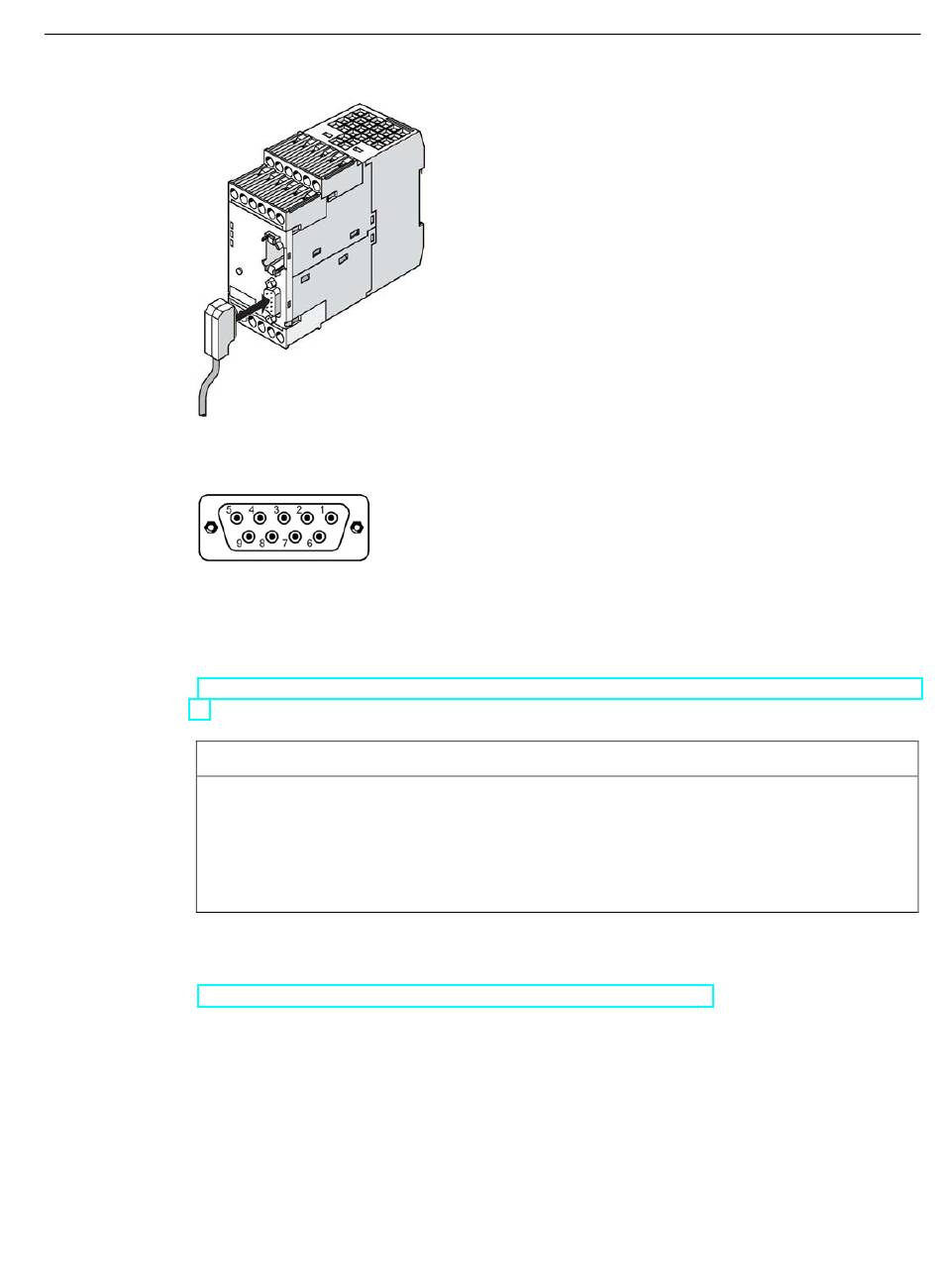

Bild 12-42
Bild 12-43
Für die Verbindung von Modbus RTU mit der Sub-D-Schnittstelle können, durch die
identische Pin-Belegung zu PROFIBUS DP, die RS485-Stecker 6ES7972* von SIMATIC
Industrial Communication verwendet werden (siehe Busanschlussstecker RS485
(https://mall.industry.siemens.com/mall/de/WW/Catalog/Products/9300041?tree=CatalogTre
e) in der Industry Mall).
ACHTUNG
Verwendung der PROFIBUS DP-Stecker
Bei Verwendung der PROFIBUS-DP-Stecker entspricht der Busabschluss nicht der
Modbus-Spezifikation.
Mögliche Funktionseinschränkungen, die sich aus der Verwendung des Busabschlusses
von PROFIBUS DP an einem Modbus RTU ergeben, obliegen dem Anwender.
Empfehlungen für einen passenden Aufbau des seriellen Kommunikationsbusses finden Sie
im Dokument MODBUS over Serial Line - Specification and Implemention Guide - V1.02
(http://www.modbus.org/docs/Modbus_over_serial_line_V1_02.pdf) im Internet.
SIMOCODE pro
Systemhandbuch, 05/2019, A5E40507475001A/RS-AD/004
Montieren, Verdrahten, Anschließen, Systemschnittstellen, Aufbaurichtlinien
Anschluss des 9-poligen Sub-D-Steckers an das Grundgerät
SIMOCODE pro V Modbus RTU
PIN-Belegung 9-polige SUB-D-Buchse
12.3 Systemschnittstellen
255
