Technische Daten der Grundgeräte SIMOCODE pro C / pro S / pro V PB / pro V MR
Anschlusstechnik
1)
Bemessungssteuerspeisespannung U
(nach DIN EN 61131-2)
Arbeitsbereich
SIMOCODE pro
Systemhandbuch, 05/2019, A5E40507475001A/RS-AD/004
15.2 Technische Daten der Grundgeräte SIMOCODE pro C / pro S / pro V PB / pro V MR

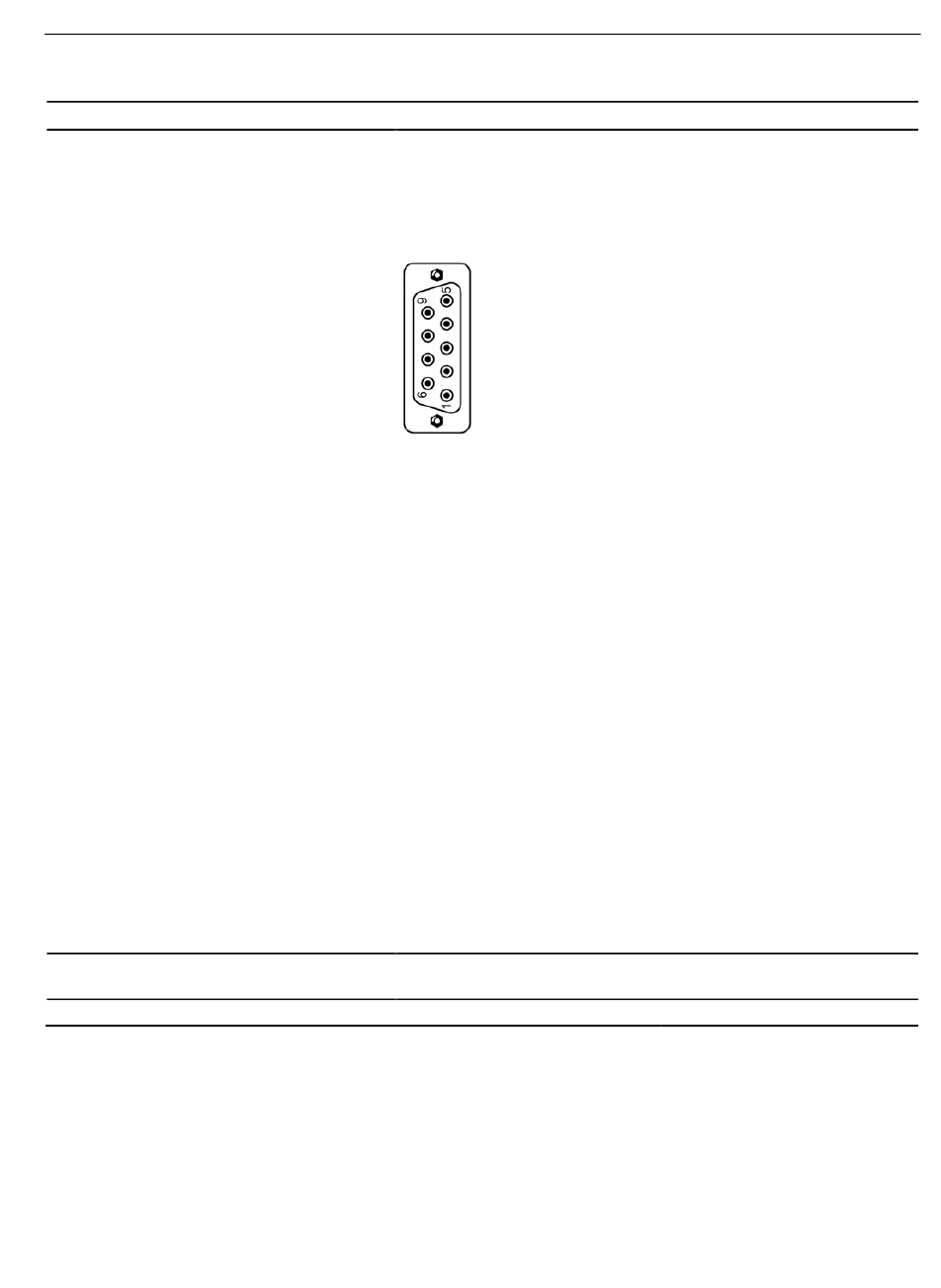

9-polige SUB-D-Buchse (12 Mbit)
Steckerbelegung nach DIN EN 61158-2
Klemmen (1,5 Mbit)
Anschluss der PROFIBUS DP-Leitung über Klemmenanschluss oder
über 9-polige SUB-D-Buchse.
PIN-Belegung:
1: n. c.: Reserviert
2: n. c.: Reserviert
3: BUS B: Datenleitung B
4: RTS: Sendeanforderung
5: P-: Masse
6: P+: Versorgungsspannung
7: n. c.: Reserviert
8: BUS A: Datenleitung A
9: n. c.: Reserviert
-: SHIELD: Schirm über Stecker-Gehäuse
Belastbarkeit DC 5 V am PROFIBUS DP: Max. 100 mA
Unterstützung der durch die PROFIBUS DP-Norm festgelegten
Übertragungsraten: 9,6 kBit / s, 19,2 kBit / s, 45,45 kBit / s, 93,75 kBit / s,
187,5 kBit / s, 500 kBit / s, 1500 kBit / s, 3000 kBit / s, 6000 kBit / s,
12000 kBit / s.
Hinweis
Mit der 5-V-Versorgungsspannung kann ausschließlich der
Busabschlussbaustein gespeist werden, kein weiterer Verbraucher.
Unterstützte Kommunikationsgeschwindigkeiten bei Modbus RTU:
300 Baud, 600 Baud, 1.200 Baud, 2.400 Baud, 4.800 Baud, 9.600 Baud,

19.200 Baud (Voreinstellung), 57.600 Baud

AC/DC 110 V - 240 V 50/60 Hz
s
0,85 x Us bis 1,1 x Us
Technische Daten
DC 24 V
0,8 x Us bis 1,2 x Us
337
