Vordefinierte Verbindungen des Geräts:
SIMOCODE Basic Type 1
SIMOCODE Basic Type 2
SIMOCODE Basic Type 3
SIMOCODE Basic Type 4
Basic Overload
Extended Overload
Schrittfolge bei Integration mittels generischem Ethernet Modul
1. Verbinden Sie das Gerät über eine Ethernet-Leitung mit der Steuerung
2. Fügen Sie dem Ethernet-Netz der Kommunikationskarte (z. B. der 1756-EN2TR) ein
neues generisches Ethernet-Modul hinzu.
3. Geben Sie den symbolischen Namen und die IP-Adresse des
SIMOCODE pro EIP-Geräts ein. Die IP-Adresse muss mit der via BOOTP/DHCP oder
SIMOCODE ES parametrierten IP-Adresse übereinstimmen
4. Geben Sie die gewünschten Verbindungsparameter anhand von "Assembly Instance"
und "Size" ein. Im Register "Connection" besteht optional die Möglichkeit, die
voreingestellte RPI (requested packet intervall)-Zeit zu ändern.

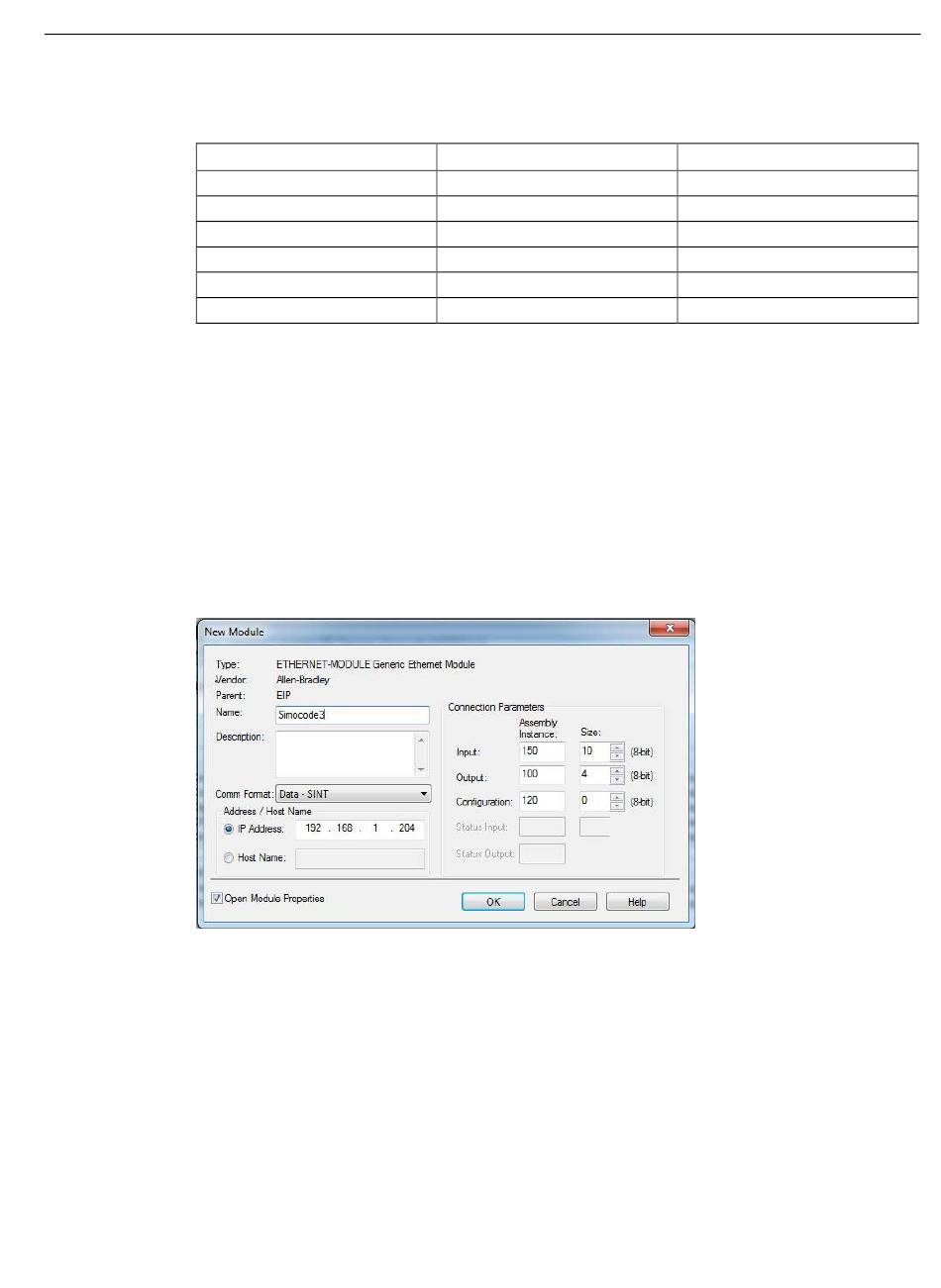

Bild 2-33
SIMOCODE pro - Kommunikation
Funktionshandbuch, 05/2019, A5E40508495001A/RS-AD/004
Eingangsdaten
10 Byte
4 Byte
20 Byte
488 Byte
1 Byte
1 Byte
Neues generisches Ethernet-Modul in Studio 5000 hinzufügen
Kommunikation
2.4 Kommunikation EtherNet/IP
Ausgangsdaten
4 Byte
2 Byte
6 Byte
6 Byte
1 Byte
1 Byte
