Parameter
4.5 Ausgänge
2) Ausgabe des aktuellen Motorstroms - nur Teilbereich (Überlastbereich) des Motorstroms
Der Motorstrom eines Motors bewegt sich im Bereich 0 bis 8 A. Der Nennstrom I
Motors bei Nennlast beträgt 2 A.
Der in SIMOCODE ES parametrierte Einstellstrom I
einem Anzeigeinstrument soll über den Analogmodul-Ausgang aber nur der Überlastbereich
(2 A - 8 A) dargestellt werden. Die Darstellung der aktuellen Phasenströme oder des
maximalen Stroms (Strom IL_1, IL_2, IL_3, max. Strom I_max) erfolgt in SIMOCODE pro
entsprechend dem gewählten Bereich prozentual zum parametrierten Einstellstrom I
● 2 A Motorstrom entspricht 100 % von I
● 8 A Motorstrom entspricht 400 % von I
● die kleinste Einheit für den aktuellen Motorstrom in SIMOCODE pro beträgt 1 %
(siehe Messwerte im Datensatz 94, Handbuch SIMOCODE pro - Kommunikation
(https://support.industry.siemens.com/cs/ww/de/view/109743960)).

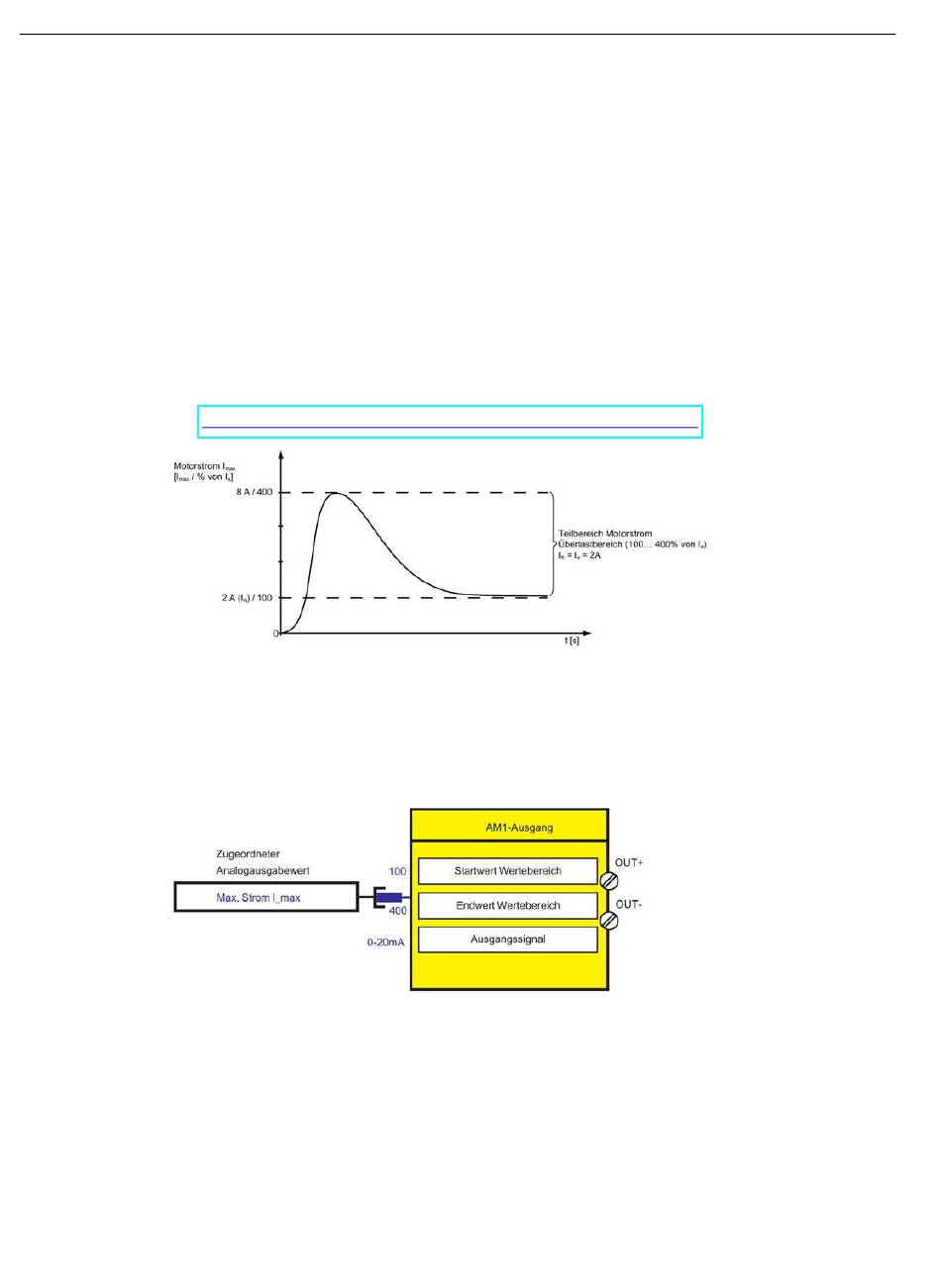

Bild 4-58
Damit beträgt
● der zu wählende "Startwert-Wertebereich": 100
● der zu wählende "Endwert-Wertebereich": 400.
Bild 4-59
198
Anwendungsbeispiel: Ausgabe des Motorstroms - Überlastbereich
Anwendungsbeispiel: Ausgabe des Motorstroms - Ausgangswert an Funktionsbaustein
AM1-Ausgang
entspricht dem Nennstrom I
e
e
e
Bedienhandbuch, 05/2019, A5E40507630001A/RS-AD/004
des
N
(2 A). Auf
N
:
e
SIMOCODE pro - Parametrieren
