Parameter
4.5 Ausgänge

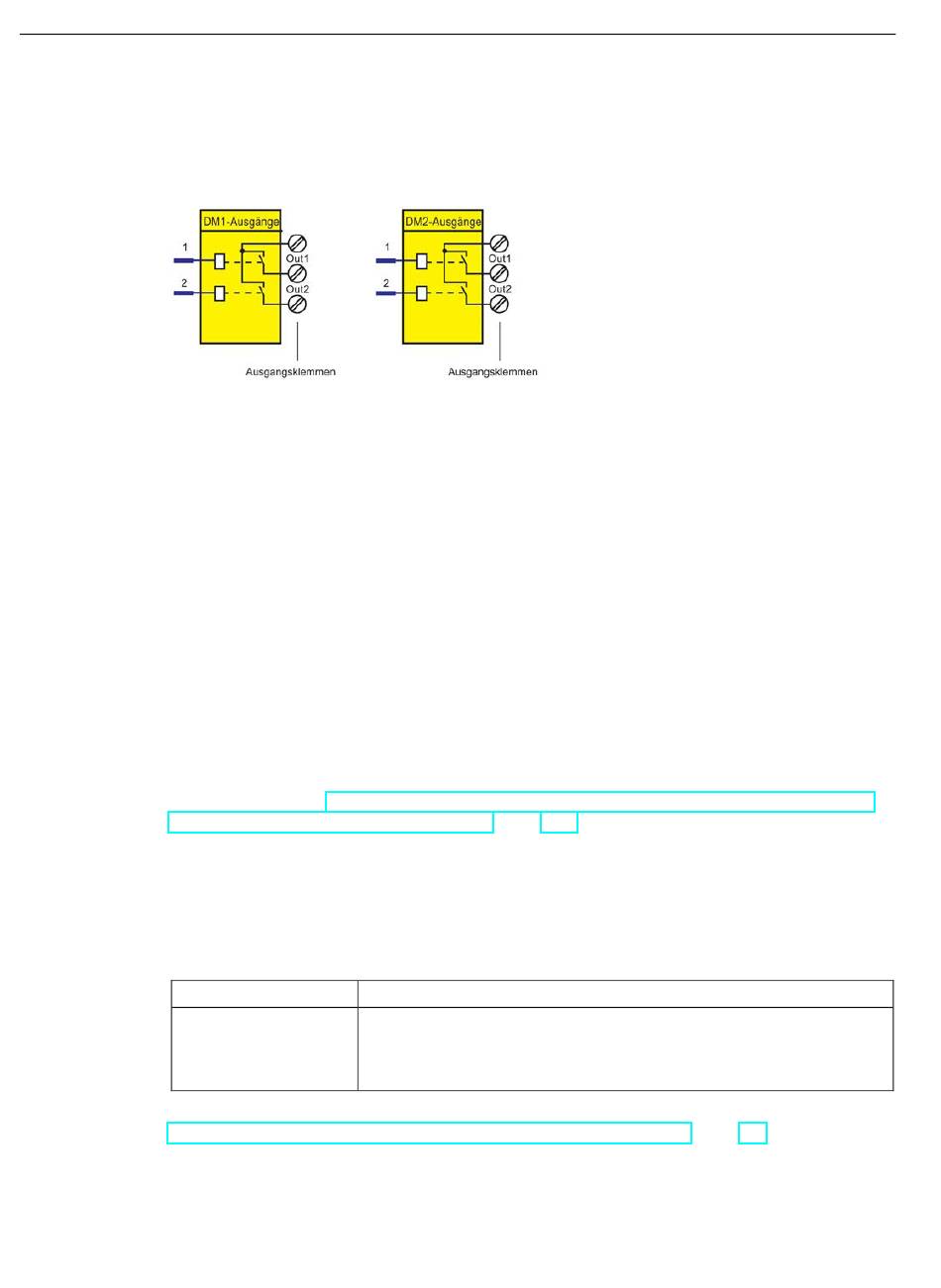

Schema
Folgendes Schema zeigt die Funktionsbausteine "DM-Ausgänge":
Bild 4-54
Anwendungsbeispiele
● Ansteuerung des Motorschützes im Motorabzweig:
Sie können z. B. festlegen, über welchen Relaisausgang das Hauptschütz im
Motorabzweig angesteuert werden soll. Verbinden Sie dazu den gewünschten
Relaisausgang mit der entsprechenden Schützansteuerung "QE" der Steuerfunktion.
● Ansteuerung von Lampen zur Anzeige von Betriebszuständen:
Sie können z. B. festlegen, über welche Relaisausgänge Lampen / LEDs angesteuert
werden sollen, mit denen die Betriebszustände des Motors angezeigt werden sollen
(Störung, EIN, AUS, Schnell, Langsam ...). Verbinden Sie dazu den gewünschten
Relaisausgang mit der entsprechenden Lampenansteuerung "QL..." der Steuerfunktion.
● Weitergabe von beliebigen anderen Informationen, Meldungen, Warnungen, Störungen
etc. auf die Relaisausgänge.
In vielen Fällen werden die Ausgänge der Digitalmodule mit den QE-Ausgängen verbunden.
Anhand der Tabelle Aktive Steuerstellen, Schützsteuerungen, Lampenansteuerungen und
Statusmeldung bei den Steuerfunktionen (Seite 144) kann festgestellt werden, welche
QE-Ausgänge für die entsprechende Steuerfunktion erforderlich sind.
Einstellungen
Tabelle 4- 54 Einstellungen "DM1- / DM2-Ausgänge"
"DM1- / DM2-Ausgänge"
Ausgang 1 bis 2
Voreinstellung entsprechend der ausgewählten Applikation (Template): Siehe Kapitel
Applikationswahl, Einstellungen und Definitionen Steuerfunktionen (Seite 91).
194
Schema Funktionsbausteine "DM1-Ausgänge" / "DM2-Ausgänge"
Ansteuern der Funktionsbausteine "DM1-Ausgänge" und "DM2-Ausgänge"
von einem beliebigen Signal (beliebige Buchsen, z. B. Geräteeingänge,
Steuerbits vom PROFIBUS DP, usw. üblicherweise von den
Schützansteuerungen QE)
Beschreibung
