Anforderungen an einen Zwischenwandler
● Sekundärstrom:1 A
● Frequenz: 50 Hz / 60 Hz
● Wandlerleistung: Empfohlen ≥ 2,5 VA, abhängig vom Sekundärstrom und von der
Leitungslänge
● Überstromfaktor: 5P10 oder 10P10
● Genauigkeitsklasse: 1
Beispiel 1
● Stromwandler 3UF1868-3GA00:
– Primärstrom: 820 A bei Nennlast
– Sekundärstrom: 1 A
● SIMOCODE pro mit Stromerfassungsmodul 3UF7100-1AA00-0, Einstellstrom
0,3 A bis 3 A. Das bedeutet:
– Der Sekundärstrom des Stromwandlers beträgt bei Bemessungslast 1 A und liegt
– Der zu parametrierende Einstellstrom I

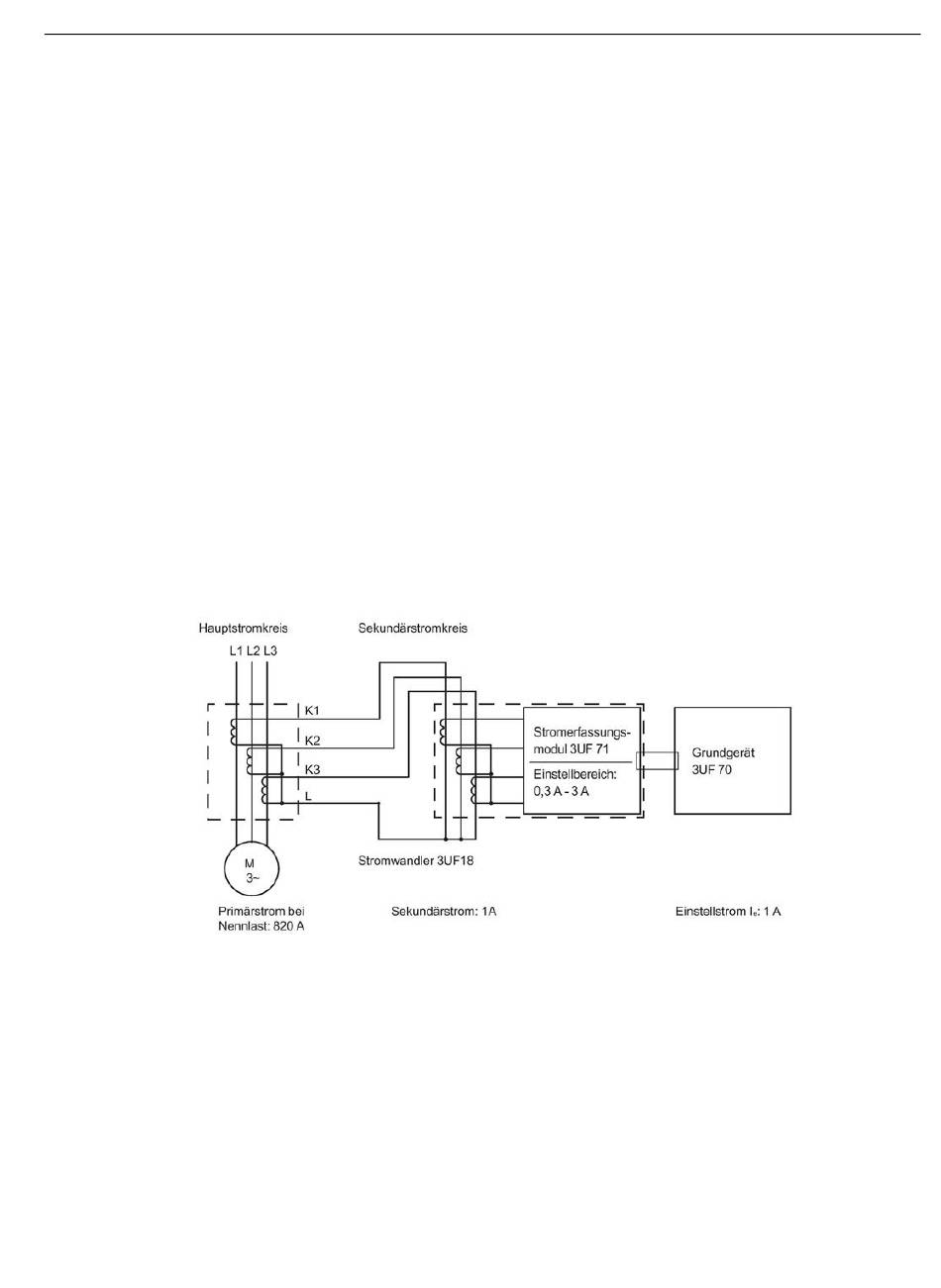

Bild 12-30
SIMOCODE pro
Systemhandbuch, 05/2019, A5E40507475001A/RS-AD/004
Montieren, Verdrahten, Anschließen, Systemschnittstellen, Aufbaurichtlinien
damit im Einstellbereich 0,3 A bis 3 A des verwendeten Stromerfassungsmoduls
Beispiel (1 von 2) für Stromerfassung mit externem Stromwandler 3UF18
12.2 Verdrahten, Anschließen
in SIMOCODE pro beträgt 1 A.
