Siemens SIMOCODE pro Erste Schritte Seite 260

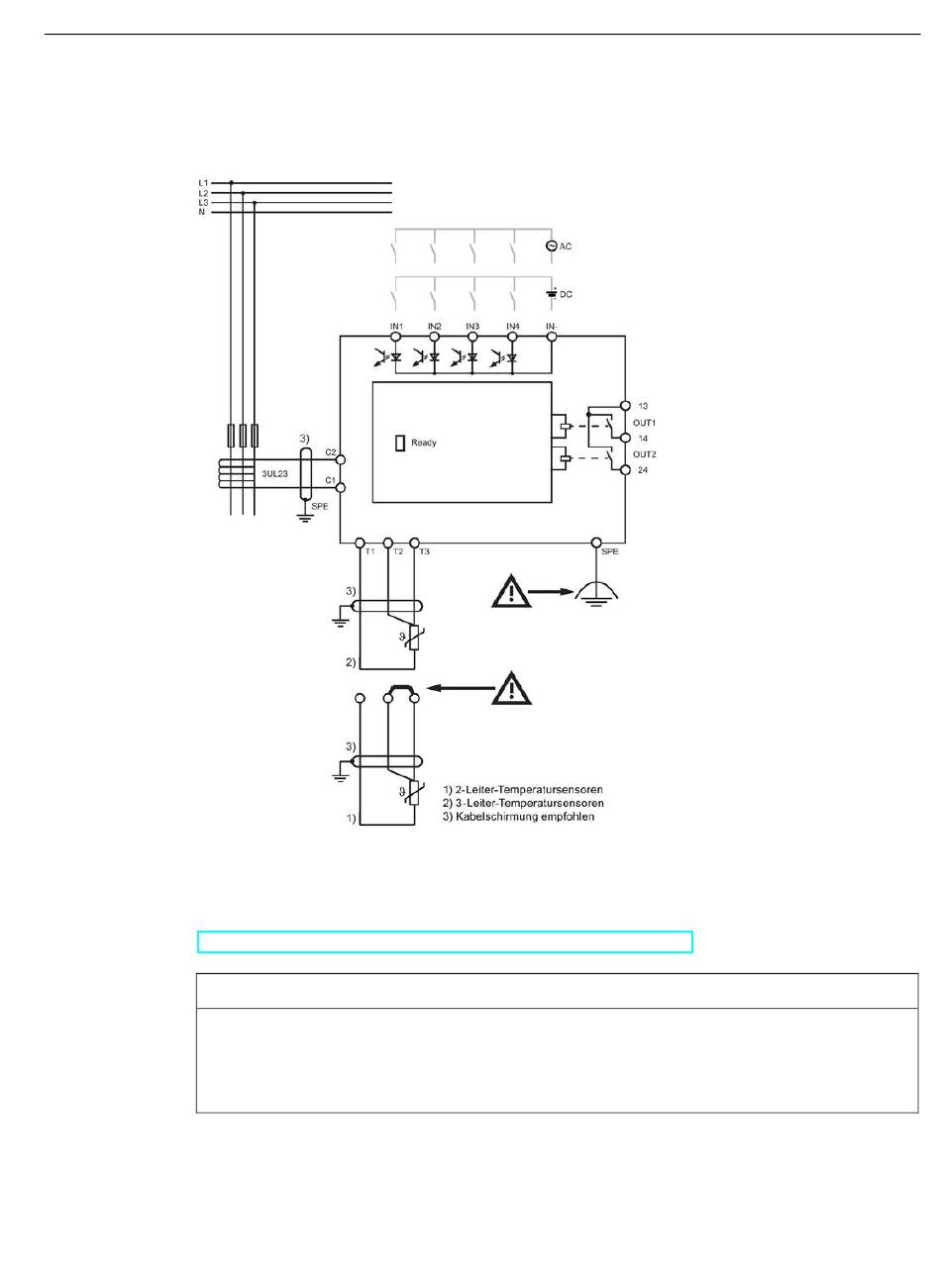

Anschlussbeispiel Multifunktionsmodul
Bild 12-21
Sicherheitstechnische Hinweise zur Installation des Differenzstromwandlers 3UL23:
Siehe Kapitel 14.2.5 im Gerätehandbuch Überwachungsrelais 3UG4/3RR2
(https://support.industry.siemens.com/cs/ww/de/view/54397927).
ACHTUNG
Verlegung der Verbindungsleitungen / Verwendung geschirmter Leitungen
Verlegen Sie zur Vermeidung von Störeinkopplungen, die zu möglichen Fehlauslösungen
führen können, diese Verbindungsleitungen möglichst parallel bzw. verdrillt oder
verwenden Sie geschirmte Leitungen.
SIMOCODE pro
Systemhandbuch, 05/2019, A5E40507475001A/RS-AD/004
Montieren, Verdrahten, Anschließen, Systemschnittstellen, Aufbaurichtlinien
Anschlussbeispiel Multifunktionsmodul
12.2 Verdrahten, Anschließen
219
