Montieren, Verdrahten, Anschließen, Systemschnittstellen, Aufbaurichtlinien
12.3 Systemschnittstellen

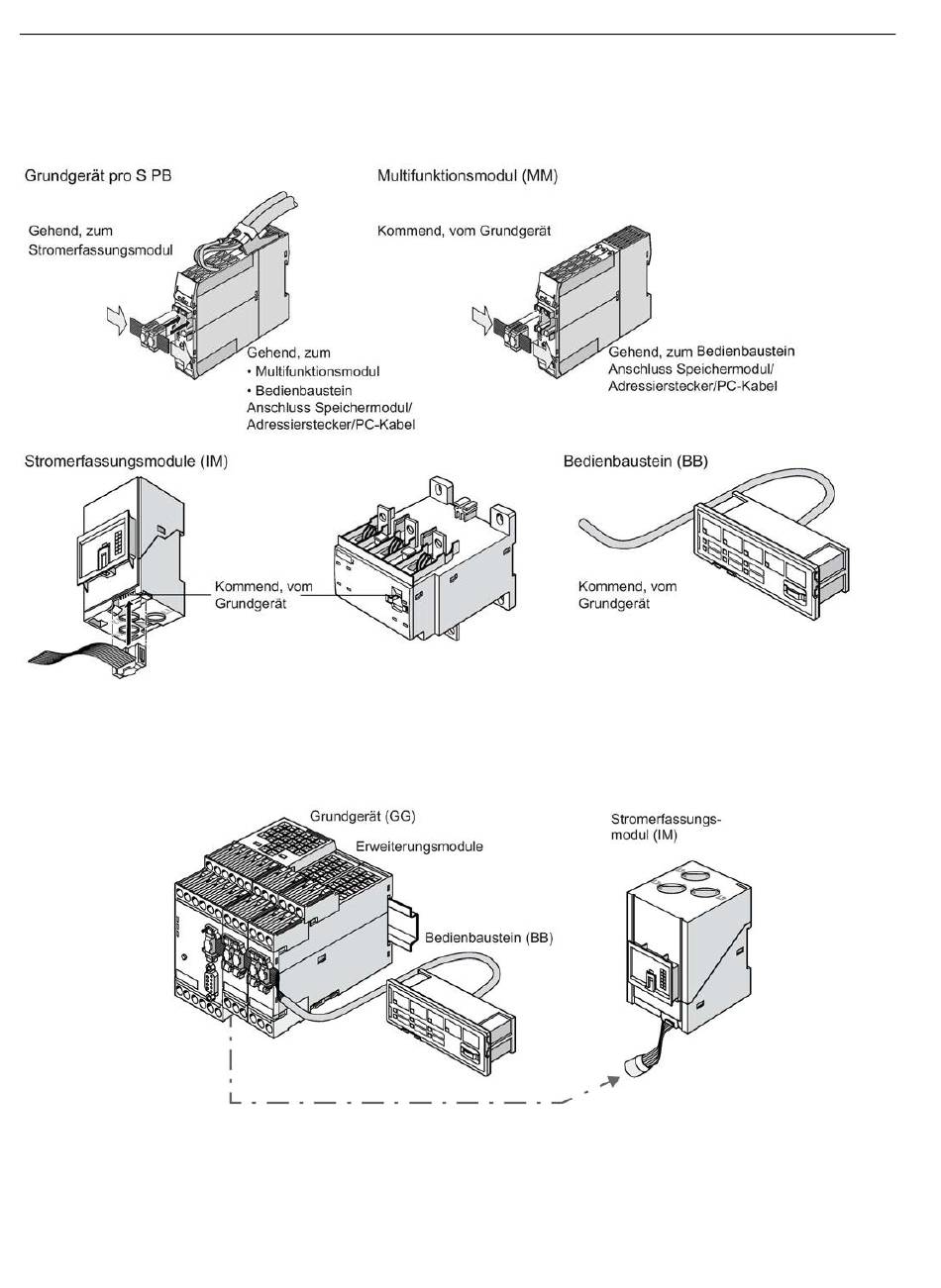

Folgendes Bild zeigt beispielhaft für SIMOCODE pro S den Anschluss von
Systemkomponenten an die Systemschnittstellen:
Bild 12-33 Beispiel Systemschnittstellen - SIMOCODE pro S
Folgendes Bild zeigt beispielhaft für SIMOCODE pro V einen Systemaufbau:
Bild 12-34
244
Beispiel Aufbau SIMOCODE pro V
