13.2.3

Inbetriebnahme mit Modbus

13.2.3.1

Inbetriebnahme mit Modbus RTU

Schrittfolge Inbetriebnahme des Grundgeräts SIMOCODE pro V Modbus
Tabelle 13- 9 Schrittfolge Inbetriebnahme des Grundgeräts SIMOCODE pro V Modbus
Schritt
1
2
3
4

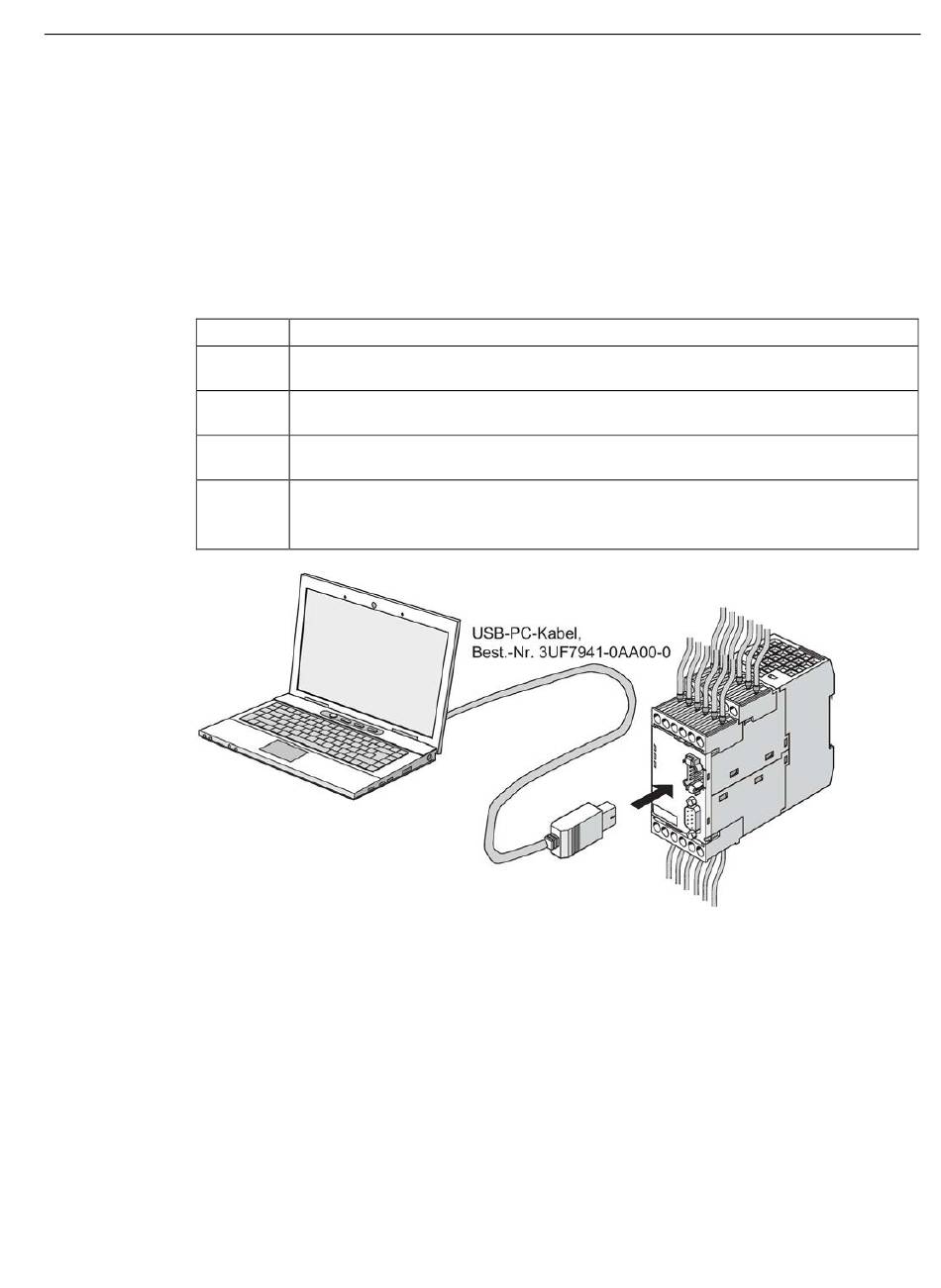

Bild 13-3
Software für die Projektierung und die Inbetriebnahme
Für die vollständige Projektierung und Inbetriebnahme ist die Software
SIMOCODE ES V14 + SP1 (oder neuere Version) notwendig. Dabei kann gewählt werden
zwischen:
● SIMOCODE ES Basic: Textorientierte Projektierung von SIMOCODE
● SIMOCODE ES Standard: Projektierung von SIMOCODE anhand grafisch verschaltbarer
Funktionsbausteine.
SIMOCODE pro
Systemhandbuch, 05/2019, A5E40507475001A/RS-AD/004
Beschreibung
Schalten Sie die Versorgungsspannung ein. Im fehlerfreien Zustand muss die LED
"Device" grün leuchten
Schließen Sie den PC / PG mit dem PC-Kabel an der Systemschnittstelle an (siehe Bild
unten)
Parametrieren Sie SIMOCODE pro bzw. überprüfen Sie die vorhandene
Parametrierung mit einem PC mit installierter Software SIMOCODE ES (TIA-Portal)
Ist die automatische Baudratenerkennung aktiviert, blinkt die LED "Bus" grün, sobald
die von der Steuerung gewählte Einstellung gefunden wurde.
Die LED "Bus" leuchtet grün, sobald die Steuerung Daten mit dem Gerät austauscht.
Anschluss eines PC an das Grundgerät SIMOCODE pro V Modbus RTU
Inbetriebnahme, Service, Fehlersuche
13.2 Inbetriebnahme
269
