Beschreibung der Systemkomponenten

8.2 Bedienbaustein (BB)

8.2 Bedienbaustein (BB)

Funktion des Bedienbausteins

Der Bedienbaustein dient zur Steuerung des Motorabzweiges vom Schaltschrank aus. Er
führt die Systemschnittstelle zur leichteren Parametrierung oder zur Diagnose über PC / PG
auf seiner Frontseite nach außen. Über diese Systemschnittstelle (mit Abdeckkappe für
IP54) kann über das PC-Kabel ein PC mit der Software "SIMOCODE ES (TIA-Portal)" oder
das Speichermodul sowie der Adressierstecker angeschlossen werden.
An der rückseitigen Systemschnittstelle wird er über ein Verbindungskabel an das
Grundgerät oder an ein Erweiterungsmodul angeschlossen. Er wird durch das Grundgerät
elektrisch versorgt.
Der Bedienbaustein wird häufig in Frontpanels von Motor Control Centern eingebaut. Er ist
in allen Gerätereihen verwendbar. Er enthält alle auch am Grundgerät vorhandenen
Status-LEDs, die Taste "TEST/RESET" und macht die Systemschnittstelle außerhalb des
Schaltschranks leicht zugänglich.
Insgesamt stehen zur Verfügung:
● 5 Tasten, davon 4 frei parametrierbar
● 10 LEDs, davon 7 frei parametrierbar.

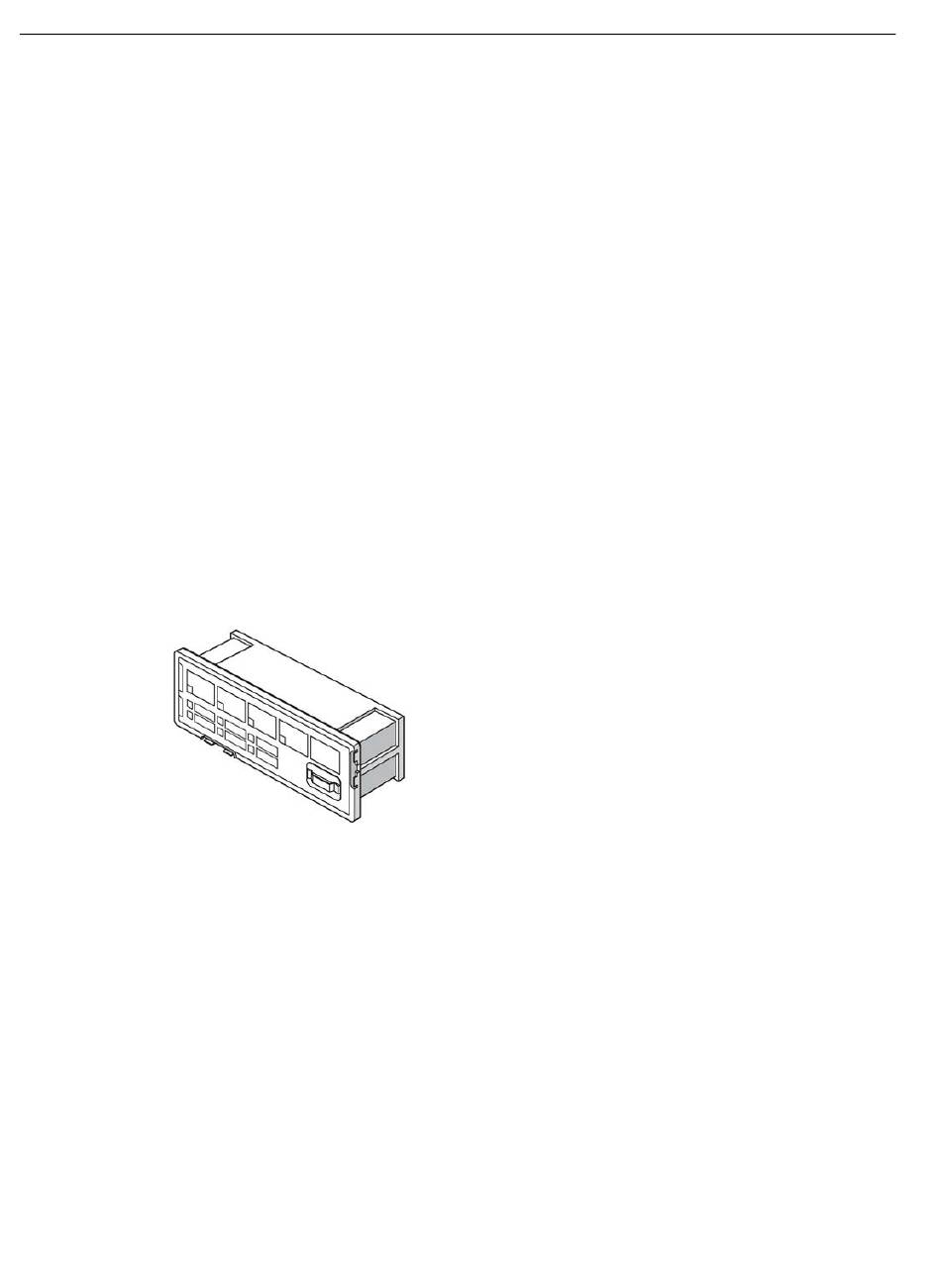

Folgendes Bild zeigt einen Bedienbaustein:
Bild 8-2
90
Bedienbaustein
