Schema

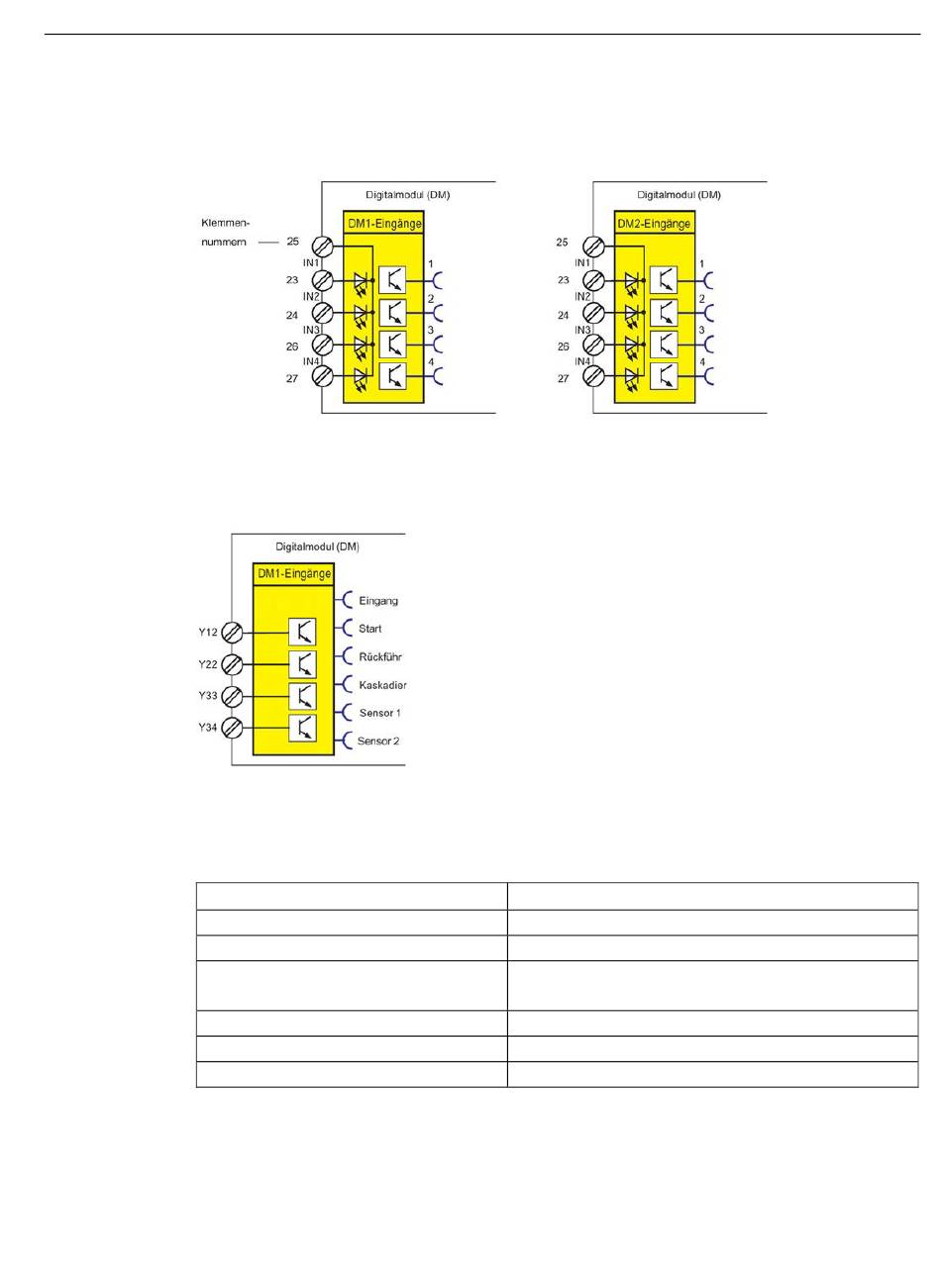

Folgendes Schema zeigt die Funktionsbausteine "DM1- / DM2-Eingänge":
Bild 4-69
Folgendes Schema zeigt den Funktionsbaustein "DM1-Eingänge" als fehlersicheres
Digitalmodul DM-F Local:
Bild 4-70
Tabelle 4- 60 Eingänge, Funktionsbaustein "DM1-Eingänge als fehlersicheres Digitalmodul
Eingang
Eingang
Start
Rückführ
Kaskadier
Sensor 1
Sensor 2
SIMOCODE pro - Parametrieren
Bedienhandbuch, 05/2019, A5E40507630001A/RS-AD/004
Schema Funktionsbausteine "DM1- / DM2-Eingänge"
Schema Funktionsbaustein "DM1-Eingänge als fehlersicheres Digitalmodul DM-F Local"
DM-F Local"
Beschreibung
1 - Zustand "ausgelöst"
Start: Zustand des Start-Eingangs (Y33)
Rückführ: Zustand des Rückführkreises (Y34):
1 - geschlossen, 0 - offen
Zustand des Kaskadier-Eingangs (1)
Zustand Sensorkreis 1 (Y12)
Zustand Sensorkreis 2 (Y22)
