Siemens SIMOCODE pro Erste Schritte Seite 510

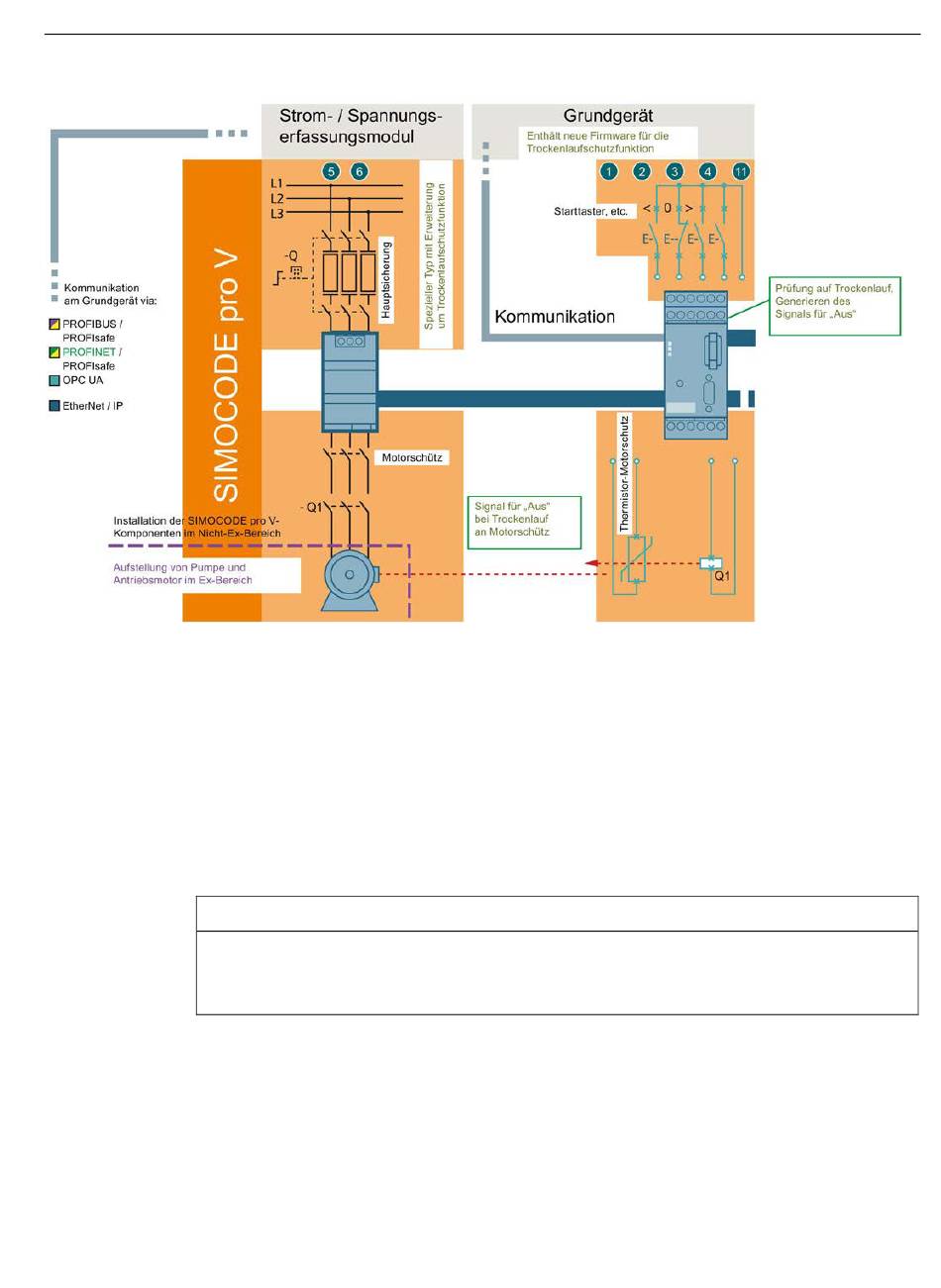

Mit dem Schließen des Motorschützes wird die Funktion "Trockenlaufschutz von
Kreiselpumpen durch Wirkleistungsüberwachung" aktiviert. Im Strom- /
Spannungserfassungsmodul werden Messwerte für die Wirkleistung aus den Effektivwerten
der gemessenen Strom- und Spannungswerte der 3 Phasen berechnet und an das
Grundgerät übermittelt. Dort werden die Messwerte mit der hinterlegten Auslöseschwelle
verglichen. Falls man sich nicht in der Phase der Anfahrüberbrückung befindet, beginnt bei
einer Unterschreitung die Verzögerungszeit zu laufen. Liegt die Unterschreitung während der
gesamten Verzögerungszeit an, so wird nach deren Ablauf ein Signal für "Motor Aus"
generiert und an das Motorschütz gesendet. Dieses trennt den Motor vom Netz; gleichzeitig
erscheint die Fehlermeldung "Trockenlauf Pumpe".
ACHTUNG
Zwischenwandler sind nicht zulässig
Ein Einsatz von Zwischenwandlern in Verbindung mit der Funktion Trockenlaufschutz ist
nicht zulässig.
SIMOCODE pro - Parametrieren
Bedienhandbuch, 05/2019, A5E40507630001A/RS-AD/004
4.2 Trockenlaufschutz von Kreiselpumpen durch Wirkleistungsüberwachung
Parameter
57
