Parameter
4.9 Logikbausteine
Schema

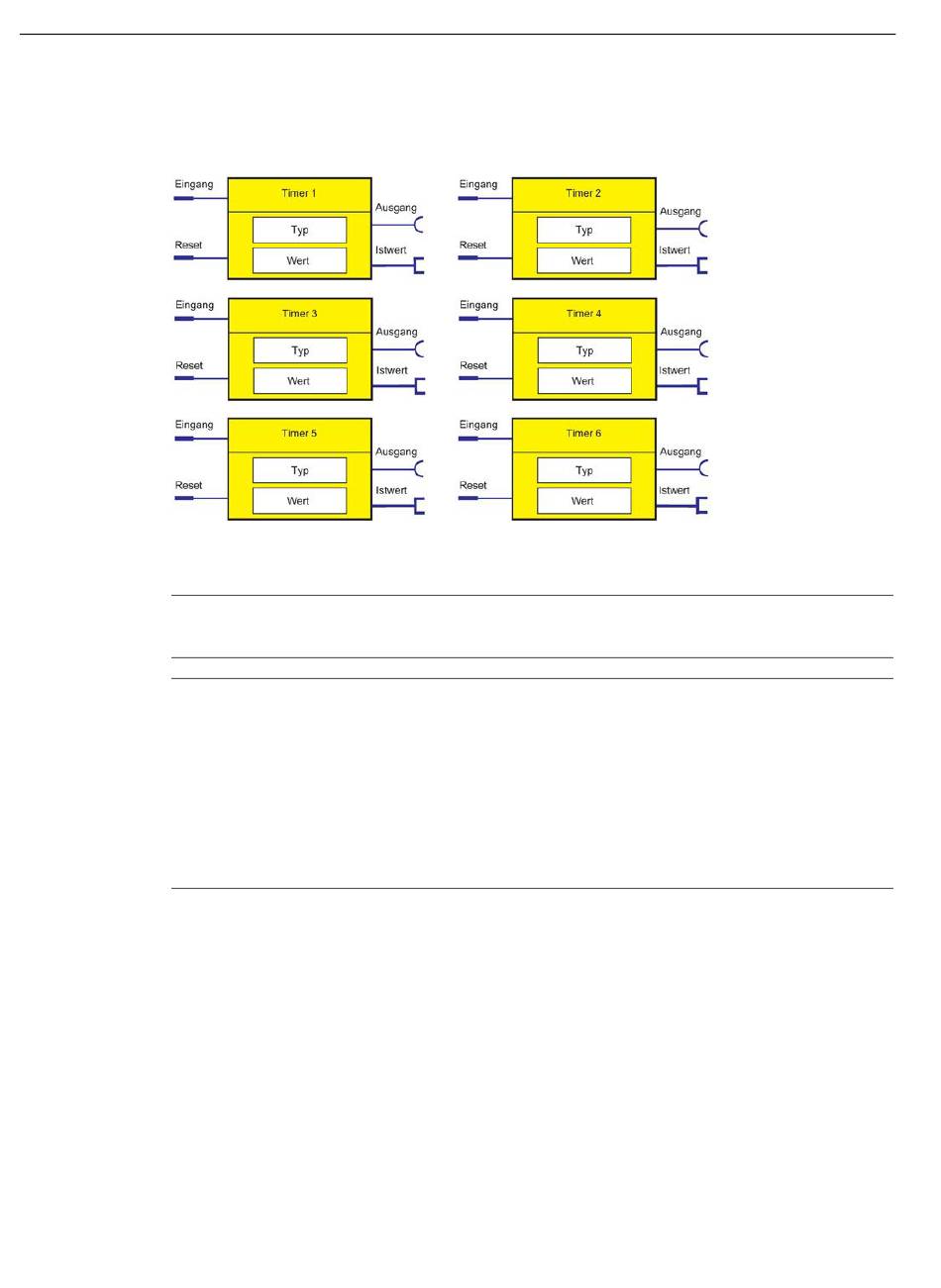

Folgendes Schema zeigt die Logikbausteine "Timer":
Bild 4-101
Hinweis
Bei anstehendem Reset ist der Ausgang immer 0.
Hinweis
Beim Grundgerät SIMOCODE pro C ab Erzeugnisstand *E05* bzw. Grundgerät
SIMOCODE pro V PB ab Erzeugnisstand *E03* wurde das Verhalten der Stecker aller Timer
(Eingang, Reset) komplett auf pegelaktiv umgestellt. Dies kann bei Verwendung einer
unveränderten Parameterdatei, die die integrierten Timer nutzt, mit Grundgeräten ab den
besagten Erzeugnisständen zu einem veränderten Verhalten führen. Beispielsweise wird bei
fest parametriertem "Pegelwert-1" am Timer-Eingang nach erfolgtem Timer-Reset die
Timerfunktion automatisch neu gestartet. Bei Timern mit parametriertem Typ =
"einschaltwischend" ergibt sich hingegen kein verändertes Verhalten.
264
Logikbausteine Timer
SIMOCODE pro - Parametrieren
Bedienhandbuch, 05/2019, A5E40507630001A/RS-AD/004
