Siemens SIMOCODE pro Erste Schritte Seite 132

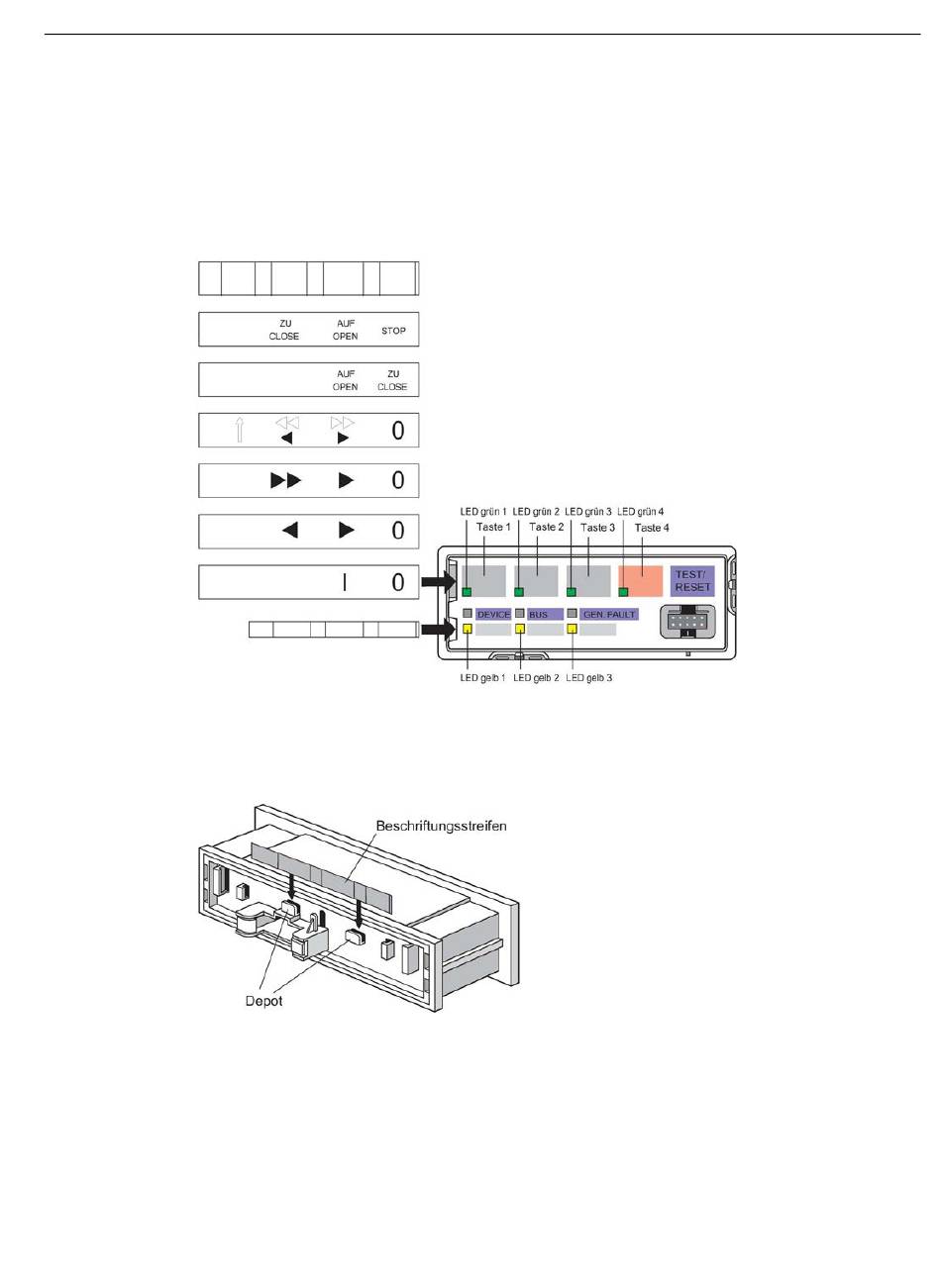

Beschriftungsstreifen:
Zur Bezeichnung der Tasten 1 bis 4 sowie der gelben LEDs 1 bis 3 sind
Beschriftungsstreifen beigepackt:
● Tasten 1 bis 4: 6 vorbelegte und 1 individuell beschriftbarer Beschriftungsstreifen
● LEDs 1 bis 3: 1 individuell beschriftbarer Beschriftungsstreifen
Bild 8-3
Nicht benötigte Beschriftungsstreifen können an der Rückseite des Bedienbausteins
deponiert werden:
Bild 8-4
SIMOCODE pro
Systemhandbuch, 05/2019, A5E40507475001A/RS-AD/004
Beschriftungsstreifen für Tasten und LEDs des Bedienbausteins
Depot für Beschriftungsstreifen für Tasten und LEDs des Bedienbausteins
Beschreibung der Systemkomponenten
8.2 Bedienbaustein (BB)
91
