Bei parametriertem "Ausgangssignal" = 0 - 20 mA entspricht:
● 100 % Motorstrom: 0 mA am Analogmodul-Ausgang
● 400 % Motorstrom: 20 mA am Analogmodul-Ausgang.
Bei parametriertem "Ausgangssignal" = 4 - 20 mA entspricht:
● 100 % Motorstrom: 4 mA am Analogmodul-Ausgang
● 400 % Motorstrom: 20 mA am Analogmodul-Ausgang.
Hinweis
(Zu den Beispielen 1 und 2):
In SIMOCODE pro stehen die Phasenströme in % bezogen auf den Einstellstrom I
Verfügung. Bei Verwendung des Analogmodul-Ausgangs zur Anzeige des aktuellen
Motorstroms auf einem angeschlossenen Zeigerinstrument wird immer der aktuelle
Motorstrom in % vom Einstellstrom dargestellt. Handelt es sich bei der gewählten
Steuerfunktion um einen Motor mit nur einer Drehzahl, kann die Anzeige auf dem
Zeigerinstrument sowohl prozentual (% von I
Bei Motoren / Steuerfunktionen mit zwei Drehzahlen und somit zwei Einstellströmen (z. B.
Polumschalter oder Dahlander-Starter) erfolgt die Darstellung des Motorstroms auf einem
Zeigerinstrument ausschließlich prozentual bezogen auf den aktuellen Einstellstrom I
I 2, abhängig davon, welche der beiden Drehzahlen (langsam oder schnell) gerade vorliegt.
e
3) Ausgabe eines beliebigen analogen Werts vom Automatisierungssystem zyklisch über
den Kommunikationsbus
Über PROFIBUS kann zyklisch ein Wort (2 Byte), über PROFINET können zwei Worte
(2 mal 2 Bytes) vom Automatisierungssystem an SIMOCODE pro übermittelt werden. Durch
die direkte Verknüpfung dieses zyklischen Steuerworts mit dem Analogmodul-Ausgang kann
ein beliebiger Wert als 0/4 bis 20 mA-Signal ausgegeben werden. Liegt der übermittelte Wert
im S7-Format (0 bis 27648) vor, ist dies bei der Parametrierung zu berücksichtigen:

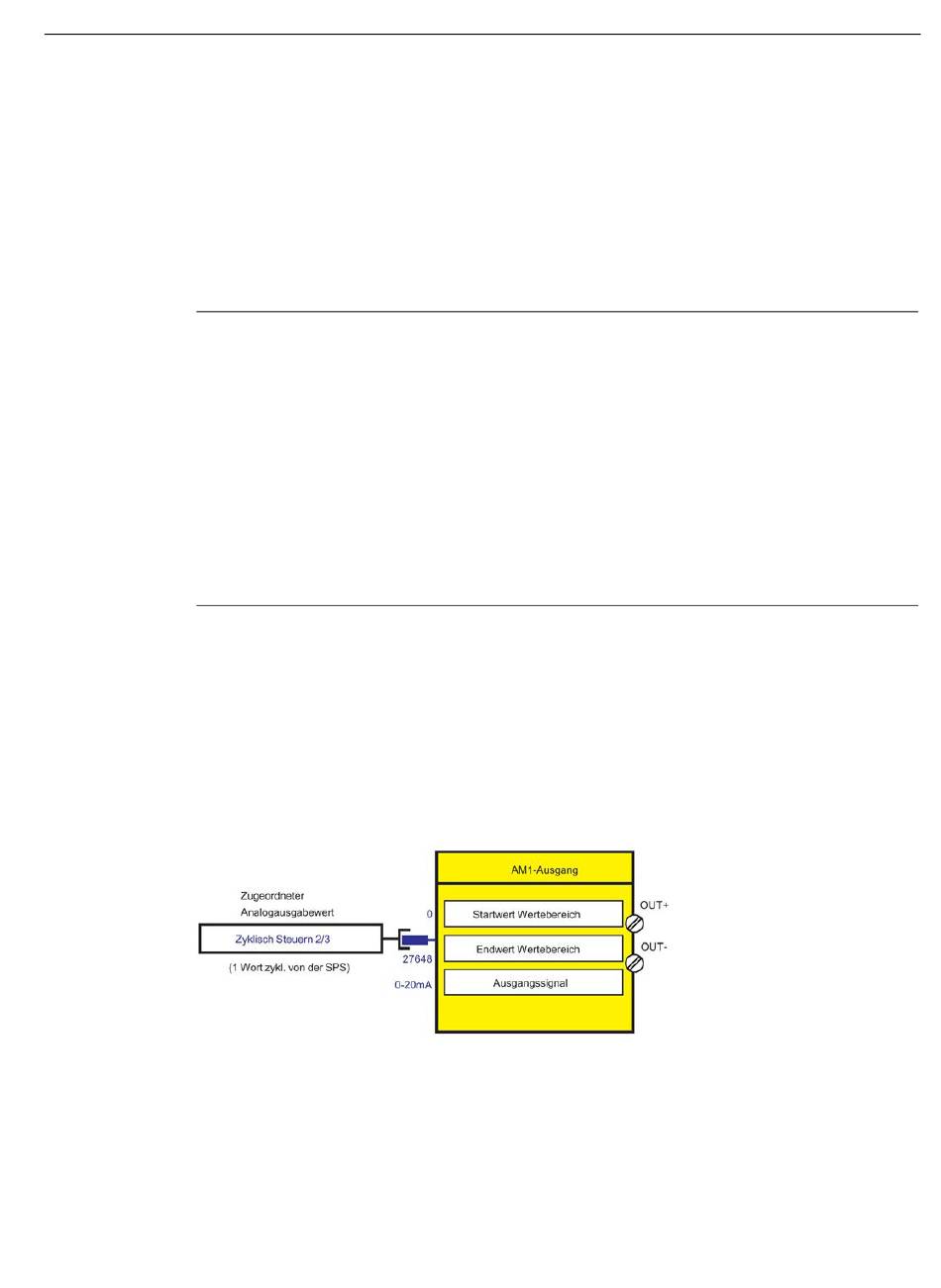

Bild 4-60
SIMOCODE pro - Parametrieren
Bedienhandbuch, 05/2019, A5E40507630001A/RS-AD/004
Ausgabe eines analogen Werts vom Automatisierungssystem
) als auch absolut (z. B. in A) erfolgen.
e
Parameter
4.5 Ausgänge
zur
e
1 oder
e
