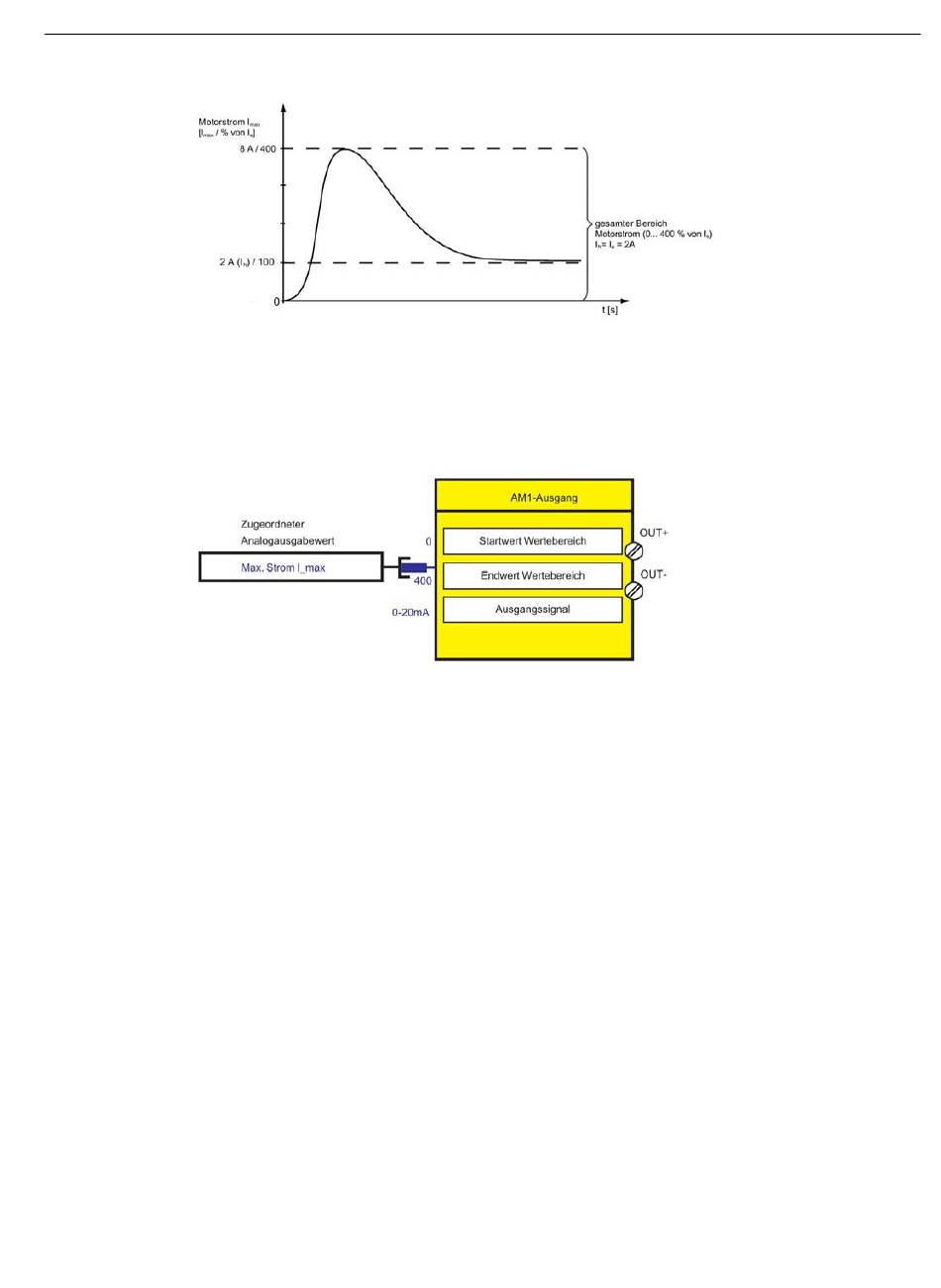

Bild 4-56
Damit beträgt
● der zu wählende "Startwert-Wertebereich": 0
● der zu wählende "Endwert-Wertebereich": 400.
Bild 4-57
Bei parametriertem "Ausgangssignal" = 0 - 20 mA entspricht:
● 0 % Motorstrom: 0 mA am Analogmodul-Ausgang
● 400 % Motorstrom: 20 mA am Analogmodul-Ausgang.
Bei parametriertem "Ausgangssignal" = 4 - 20 mA entspricht:
● 0 % Motorstrom: 4 mA am Analogmodul-Ausgang
● 400 % Motorstrom: 20 mA am Analogmodul-Ausgang.
SIMOCODE pro - Parametrieren
Bedienhandbuch, 05/2019, A5E40507630001A/RS-AD/004
Anwendungsbeispiel: Ausgabe des Motorstroms - gesamter Bereich
Anwendungsbeispiel: Ausgabe des Motorstroms - Ausgangswerte an Funktionsbaustein
AM-Ausgang
Parameter
4.5 Ausgänge
