Siemens SIMOCODE pro Erste Schritte Seite 896

Statusmeldungen - Definition
Die Statusmeldungen geben den detaillierten Status von SIMOCODE pro wieder.
Falls SIMOCOCE pro hinter einem Y-Link (Baugruppe zum Anschluss von einkanaligen
DP-Slaves an S7-400H) betrieben wird, wird auch der so genannte H-Status gemeldet
(siehe Bild "Aufbau H-Status").
Statusmeldungen - Aufbau
Die Statusmeldungen sind wie folgt aufgebaut:

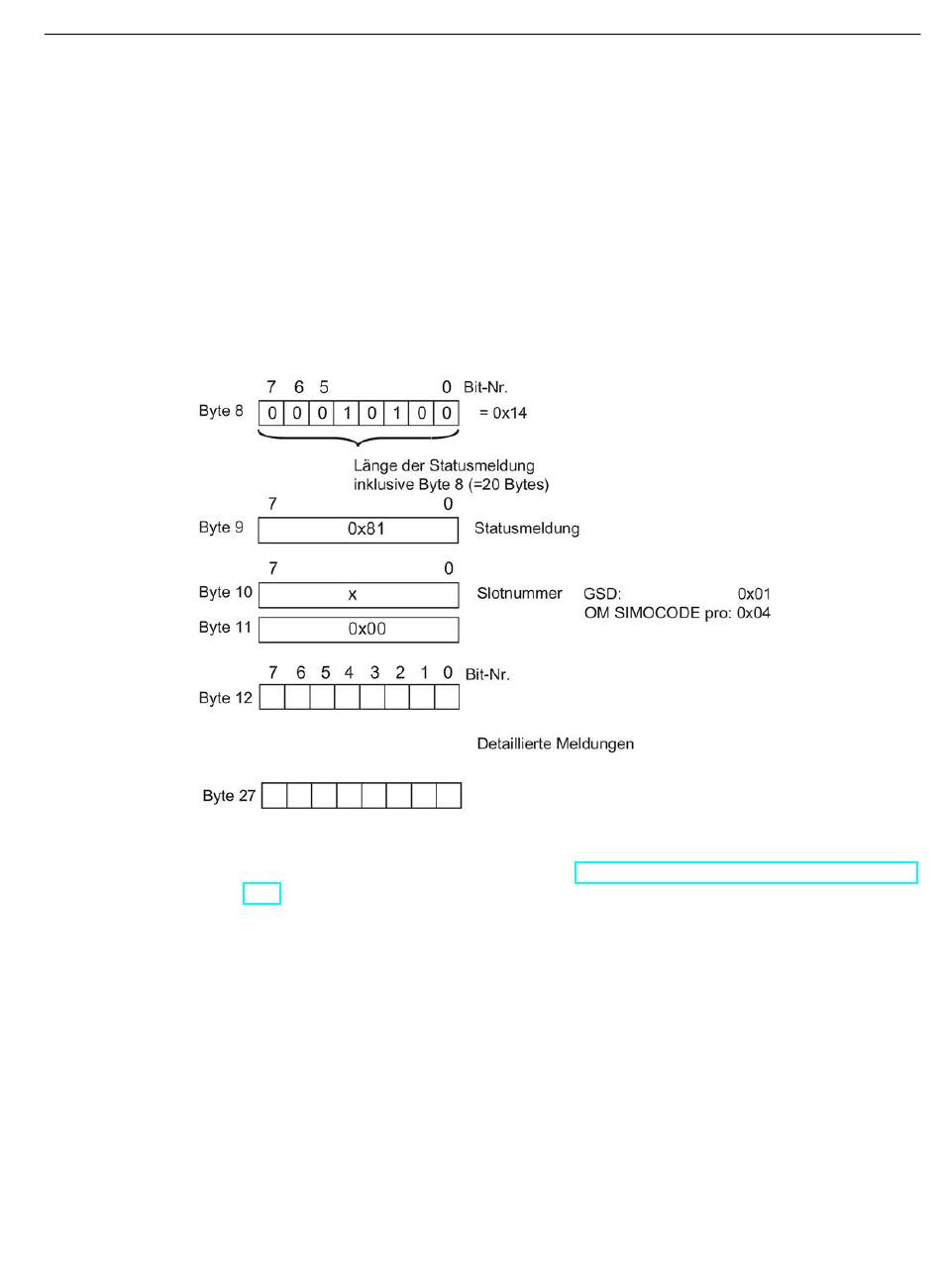

Bild 2-5
Die detaillierten Meldungen finden Sie im Kapitel Detaillierte Meldungen der Slave-Diagnose
(Seite 155).
SIMOCODE pro - Kommunikation
Funktionshandbuch, 05/2019, A5E40508495001A/RS-AD/004
Aufbau Statusmeldungen
Kommunikation
2.1 Kommunikation PROFIBUS
27
