Parameter
4.6 Eingänge

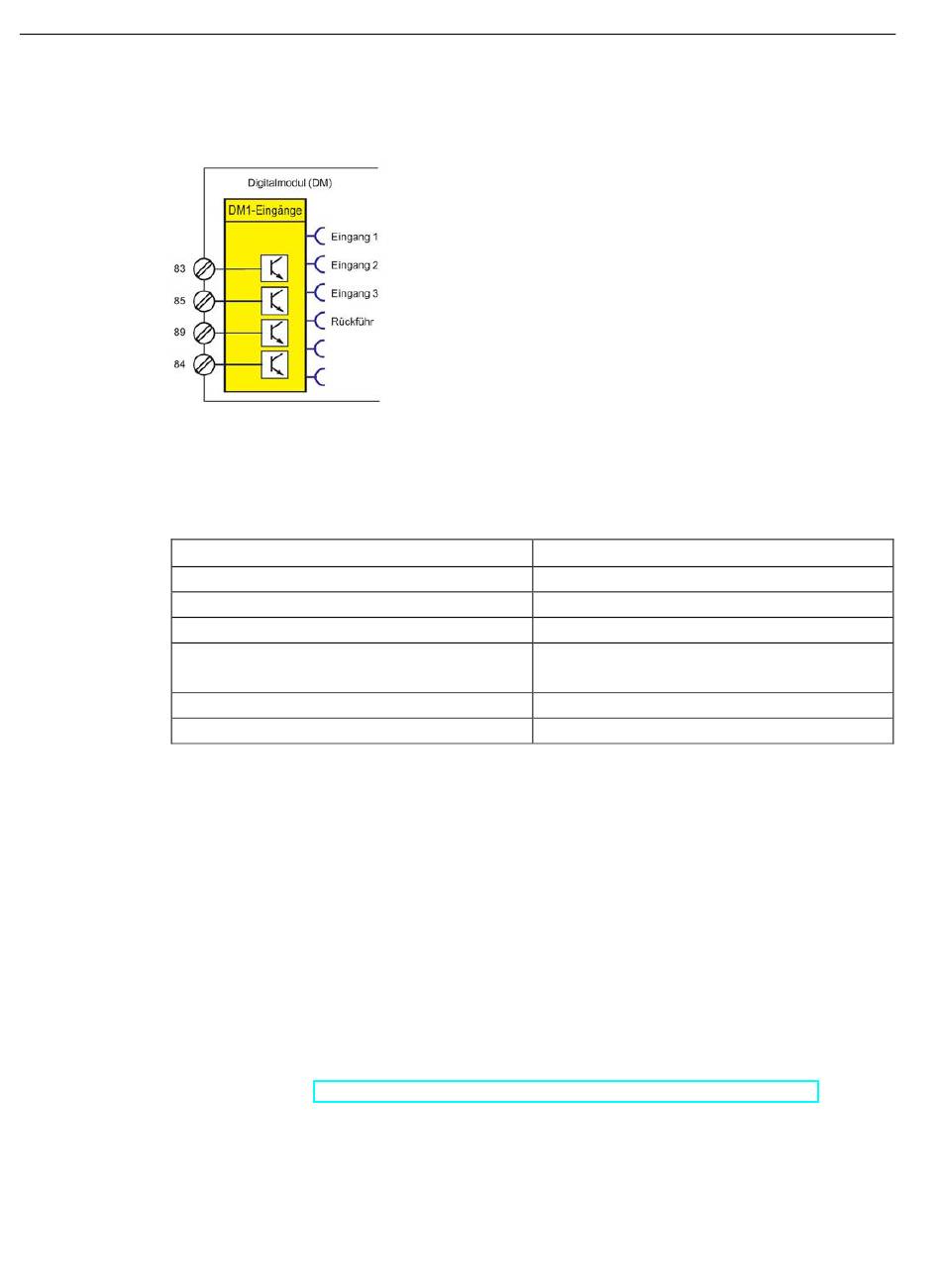

Folgendes Schema zeigt den Funktionsbaustein "DM1-Eingänge" als fehlersicheres
Digitalmodul DM-F PROFIsafe:
Bild 4-71
Tabelle 4- 61 Eingänge, Funktionsbaustein "DM1-Eingänge als fehlersicheres Digitalmodul
Eingang
Eingang 1
Eingang 2
Eingang 3
Rückführ
Sensor 1
Sensor 2
Anwendungsbeispiele
Digitalmodule bieten die Möglichkeit, die Anzahl der am Grundgerät vorhandenen binären
Ein- und Ausgänge schrittweise weiter zu erhöhen. Die High Performance-Geräte
SIMOCODE pro V können so beispielsweise auf maximal zwölf binäre Eingänge und sieben
binäre Ausgänge erweitert werden. Mit den Eingangssignalen können Sie zusätzlich z. B.
Funktionsbausteine wie "Reset" oder "Externer Fehler" durch entsprechende Zuordnung
aktivieren. Ein externer Fehler kann beispielsweise das binäre Signal eines externen
Drehzahlwächters sein, der die Unterschreitung der Solldrehzahl eines Motors meldet.
Versorgung der Eingänge
Siehe Kapitel "Beschreibung der Systemkomponenten → Digitalmodul" und "Beschreibung
der Systemkomponenten → Fehlersichere Digitalmodule" im SIMOCODE pro -
Systemhandbuch (https://support.industry.siemens.com/cs/ww/de/view/109743957).
214
Schema Funktionsbaustein "DM1-Eingänge als fehlersicheres Digitalmodul
DM-F PROFIsafe"
DM-F PROFIsafe"
Beschreibung
Zustand IN1 (84)
Zustand IN2 (85)
Zustand IN3 (89)
Zustand des Rückführkreises FBC (91):
1 - geschlossen, 0 - offen
—
—
