Montieren, Verdrahten, Anschließen, Systemschnittstellen, Aufbaurichtlinien
12.2 Verdrahten, Anschließen
Bild 12-17
Hinweis
Nur drei Eingänge nutzbar
Bei externer 24-V-DC-Versorung sind nur drei Eingänge nutzbar
(siehe Abschnitt "Versorgung der Grundgerät-Eingänge" oben).
Hinweis
Baudraten PROFIBUS DP
Über die Busklemmen A/B sind Baudraten bis 1,5 Mbit möglich.
214

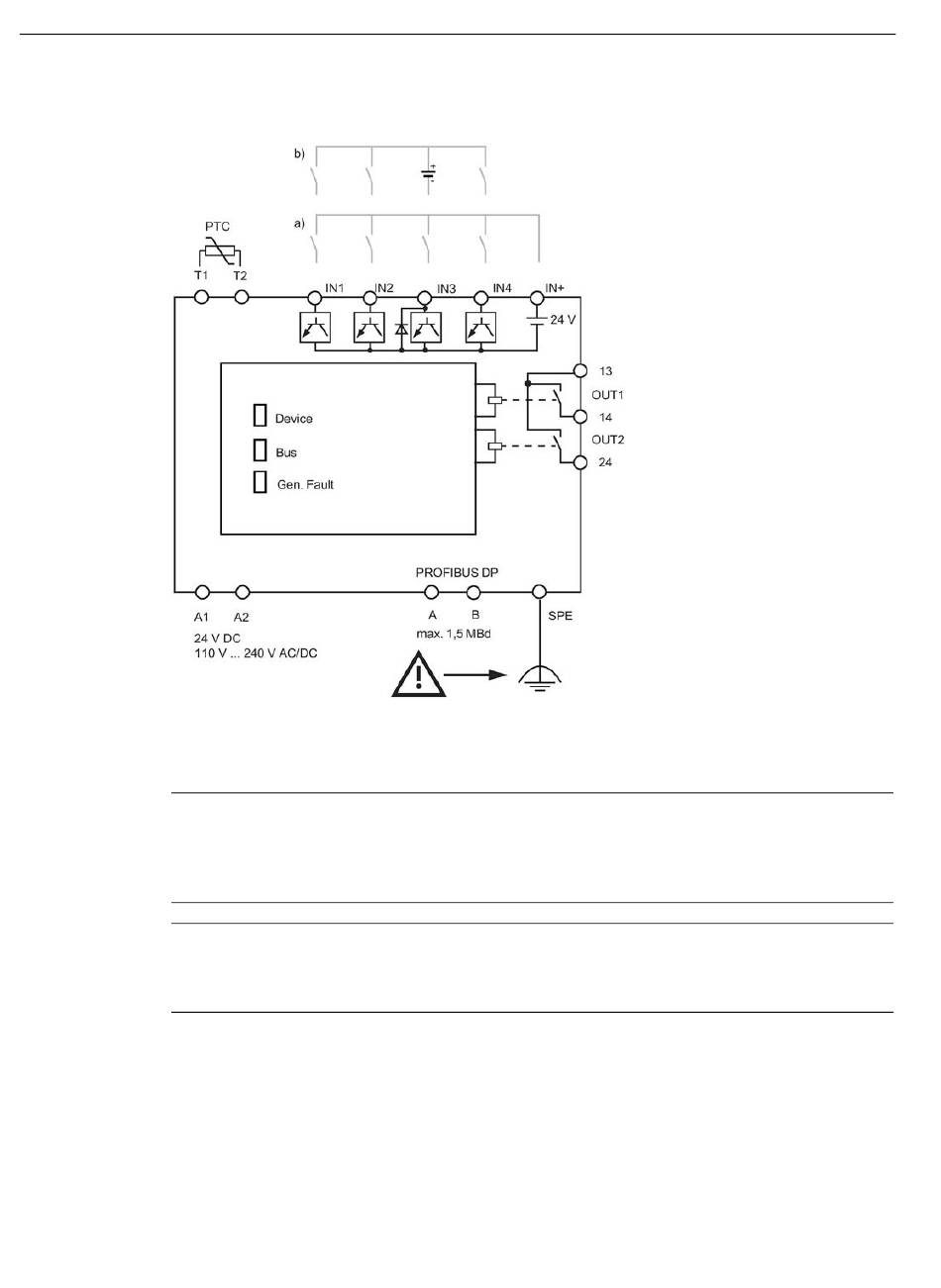

Anschlussbeispiel Grundgerät SIMOCODE pro S
Systemhandbuch, 05/2019, A5E40507475001A/RS-AD/004
SIMOCODE pro
