12.2 Verdrahten, Anschließen

Anschlussbelegung Temperaturmodul

Folgende Tabelle zeigt die Anschlussbelegung der abnehmbaren Klemmen:

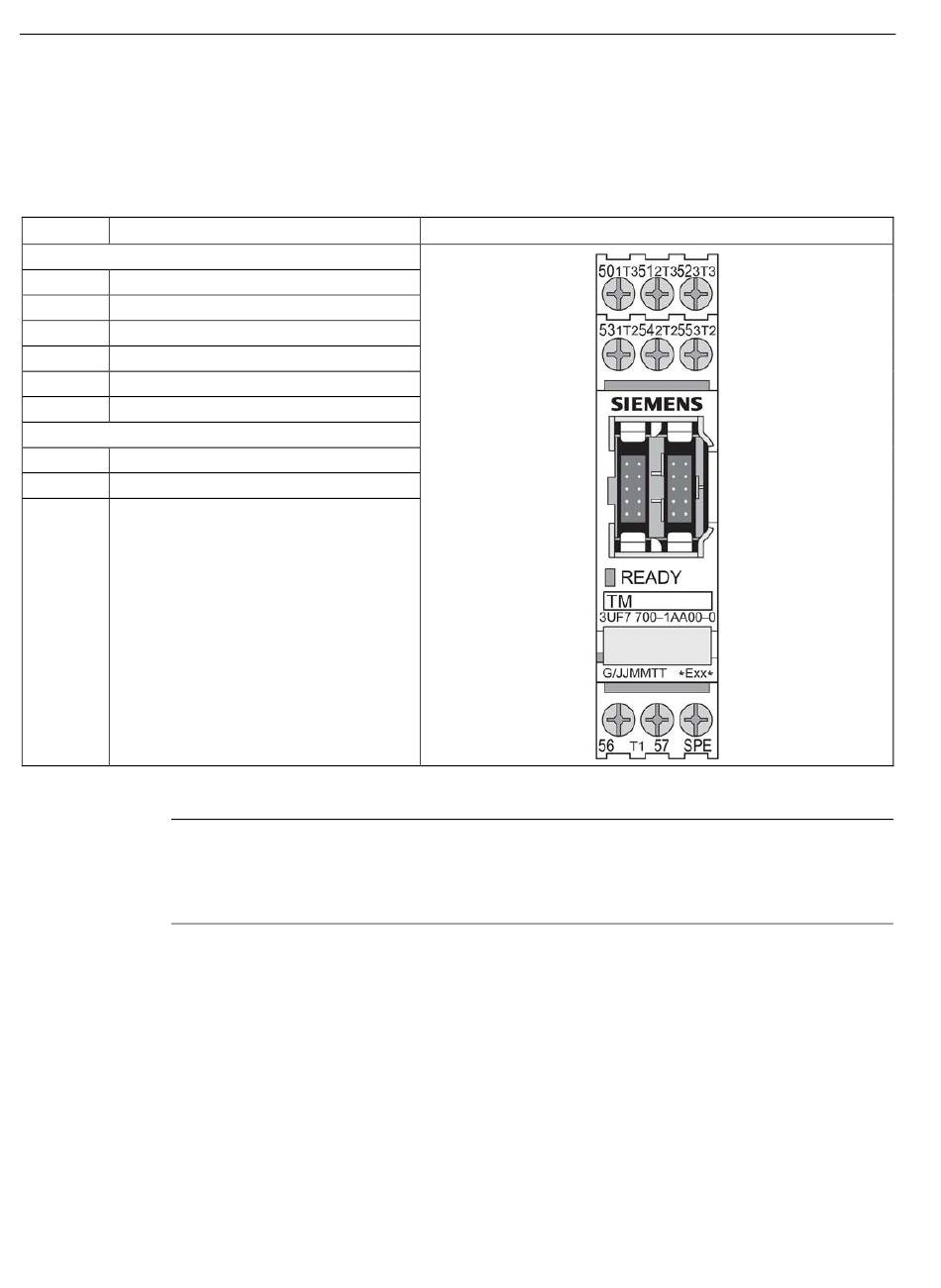

Tabelle 12- 15 Anschlussbelegung der abnehmbaren Klemmen, Temperaturmodul
Anschluss Belegung
Klemmen oben
50 Eingang T3, Temperatursensor 1
51 Eingang T3, Temperatursensor 2
52 Eingang T3, Temperatursensor 3
53 Eingang T2, Temperatursensor 1
54 Eingang T2, Temperatursensor 2
55 Eingang T2, Temperatursensor 3
Klemmen unten
56 Eingang T1, Temperatursensor 1 bis 3
57 Eingang T1, Temperatursensor 1 bis 3
SPE Anlagenschirm
1)
1)
Hinweis
Verbinden Sie SIMOCODE pro über die Klemme SPE mit dem maximal möglichen
Querschnitt und mit einer möglichst kurzen Leitung mit der Funktionserde des
Schaltschranks, z. B. mit dem geerdeten Montageblech des Schaltschranks.
Sie können bis zu drei 2-Leiter- oder drei 3-Leiter-Temperatursensoren anschließen.
● 2-Leiter-Temperatursensoren: Brücken Sie die T2-Klemmen mit den T3-Klemmen.
● 3-Leiter-Temperatursensoren: Belegen Sie bei Verwendung von drei Sensoren Klemme
56 bzw. 57 doppelt.
